Grundfos TP 200-270/4 A-F-A-BQQE (арт. 96306158) – вертикальный центробежный насос «ин-лайн»
Grundfos TP 200-270/4 A-F-A-BQQE – одноступенчатый, вертикальный, центробежный насос. Всасывающие и выпускные патрубки находятся на одной линии. Головную часть насоса можно демонтировать для обслуживания без извлечения его корпуса из трубопровода.
Применяется в системах отопления, кондиционирования воздуха, для повышения давления, перекачки питьевой воды.
Характеристики
Назначение
Применение: | Водоснабжение; Кондиционирование воздуха; Отопление; Хладагенты; ГВС |
Технические данные

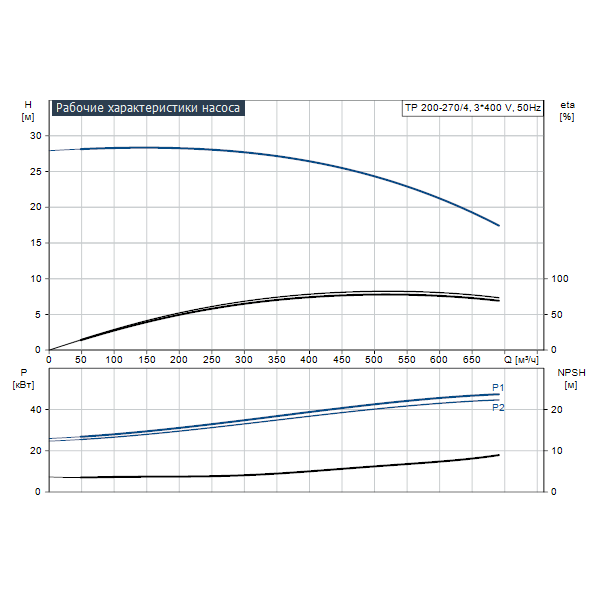

Скорость насоса, при которой расчитаны его характеристики: | 1480 об/м |
Номинальный расход: | 521 м³/ч |
Номинальный напор: | 24 м |
Макс гидростатический напор: | 270 дм |
Текущий диаметр рабочего колеса: | 293 мм |
Первичное уплотнение вала: | BQQE |
Допуски по рабочим хар-кам: | ISO9906:2012 3B |
Исполнение насоса: | A |
Модель: | A |
Материалы
Корпус насоса: | Чугун |
Корпус насоса: | EN-JL1040 |
Корпус насоса: | ASTM A48-40 B |
Рабочее колесо: | Чугун |
Рабочее колесо: | EN-JL1030 |
Рабочее колесо: | ASTM A48-30 B |
Код материала: | A |
Монтаж
Диапазон температуры окружающей среды: | -20 .. 55 °C |
Макс. рабочее давление: | 16 бар |
Трубное присоединение: | DIN |
Соединение труб: | DN 200 |
Вход насоса: | DN 200 |
Выход насоса: | DN 200 |
Допустимое давление: | PN 16 |

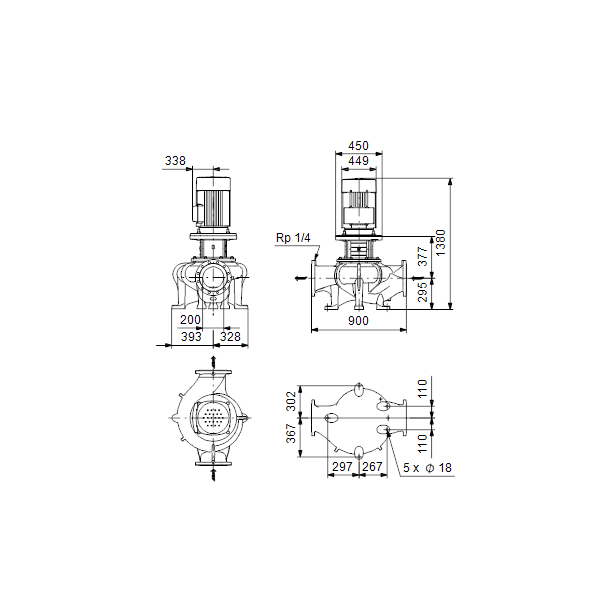

Монтажная длина: | 900 мм |
Размер фланца электродвигателя: | FF400 |
Код присоединения: | F |
Жидкость
Рабочая жидкость: | Вода |
Диапазон температур жидкости: | -25 .. 120 °C |
Температура перекачиваемой жидкости: | 20 °C |
Плотность: | 998.2 кг/м³ |

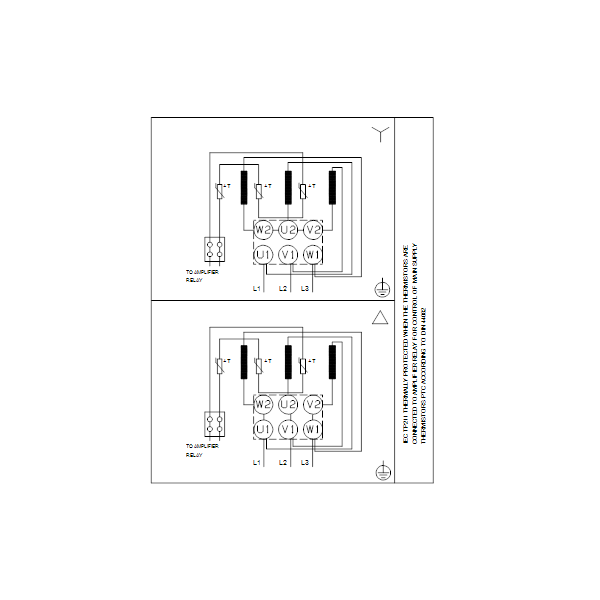

Данные электрооборудования
Тип электродвигателя: | SIEMENS |
Класс энергоэфф-ти: | IE3 |
Номинальная мощность - P2: | 45 кВт |
Энергия (Р2), необходимая для насоса: | 45 кВт |
Частота питающей сети: | 50 Hz |
Номинальное напряжение: | 3 x 380-420D/660-725Y В |
Номинальный ток: | 83,0-77,0/48,0-44,5 A |
Пусковой ток: | 640-640 % |
Cos фи - характеристика мощности: | 0.86 |
Номинальная скорость: | 1480 об/м |
Энергоэффективность: | IE3 94,2% |
Эффективность электродвигателя при полной нагрузке: | 94.2-94.2 % |
Эффективность двигателя при 3/4 нагрузки: | 94.9-94.9 % |
Эффективность электродвигателя при 1/2 нагрузки: | 95.1-95.1 % |
Количество полюсов: | 4 |
Класс защиты (IEC 34-5): | 55 Dust/Jetting |
Класс изоляции (IEC 85): | F |
Защита электродвигателя: | PTC |
Номер электродвигателя: | 99032125 |
Другое
Минимальный индекс эффективности MEI ≥: | 0.70 |
ErP статус: | EuP Отдельностоящий/Прод. |
Нетто вес: | 658 кг |
Брутто вес: | 696 кг |
Объем упаковки: | 1.68 м³ |
Danish VVS No.: | 381719270 |
Cтрана происхождения: | HU |
ТН ВЭД ЕАЭС Код: | 8413705100 |
Инструкция
Паспорт, инструкция по монтажу и эксплуатации: Grundfos TP 200-270/4 A-F-A-BQQE (артикул 96306158)
Видео
Как заказать
Для заказа насоса Grundfos TP 200-270/4 A-F-A-BQQE (арт. 96306158) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.
Сделать это можно одним из следующих способов:
- позвонить по контактному телефону;
- написать по электронной почте;
- обратиться в чат;
- отправить заявку, нажав кнопку "Заказать".
В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.
Способ оплаты
Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.
После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.
Гарантия
Гарантия для насоса Grundfos TP 200-270/4 A-F-A-BQQE (арт. 96306158) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
