Расчет пластинчатого теплообменника онлайн
Подбор пластинчатого теплообменника онлайн

3 способа подобрать пластинчатый теплообменник

  • Онлайн подбор профессионалами
  • Онлайн калькулятор
  • Подбор по каталогу

Подбор теплообменника профессионалами

Греющая сторона
Нагреваемая сторона
Есть готовый расчет, заполненный опросный лист или спецификация? Прикрепите файл:

Подбор теплообменного аппарата квалифицированными инженерами имеет очень сильное преимущество - опыт специалиста, который невозможно заменить ничем.

Например, после всех вычислений на выходе получаем несколько вариантов типомоделей теплообменников разных производителей, тогда можно ориентироваться на цену и подобрать более выгодный вариант, но не только.

Теплообменные аппараты, решающие одну и туже задачу, будут отличаться габаритами, весом, что в конечном счете влияет на стоимость доставки рекуператора до объекта, а в случае с размерами, агрегат вообще может не поместиться в месте монтажа, если не учесть данный момент во время подбора.

Чтобы получить решение "под ключ", которое избавит вас от подобных проблем - заполните простую форму и укажите контакты для связи.

Инженеры "ПроТепло" произведут все необходимые расчеты, подберут подходящие типомодели теплообменников, количество и материалы пластин и уплотнений для них, предложат вам несколько альтернативных вариантов на выбор.

Это быстро, точно и бесплатно!

Преимущества подбора теплообменника инженерами "ПроТепло"

Опыт

Наши инженеры рассчитали и подобрали более 1 000 теплообменников

Скорость

Для простых задач время подбора теплообменного аппарата составляет от 15 мин

Точность

Подобранные модели точно соответствуют решаемой задаче

Альтернатива

Подбираем несколько вариантов ТО, чтобы у вас оставалась возможность выбора

Расчет онлайн калькулятором

Греющая сторона
Среда: Вода
Давление расч., кгс/см2

Введите мощность или один из расходов

Температура должна быть от 1 до 200, при этом t1 должна быть больше t4, а t2 должна быть больше t3

t1 должна быть больше t2, а t4 должна быть больше t3

Разность температур t1 и t4 не должна быть равна разности температур t2 и t3

Допустимые потери должны быть в пределах: мвс: от 0 до 10, бар: от 0 до 1, кПа: от 0 до 100

Максимальная температура должна быть от 1 до 200

Максимальная температура должна быть больше или равна t1

Мощность должна быть больше 0

Расход должен быть больше 0

Нагреваемая сторона
Среда: Вода

Специалисты компании "ПроТепло" разработали свой онлайн калькулятор расчета параметров теплообменного аппарата на основе уравнения теплового баланса, формул теплодинамики, таблиц характеристик сред. Достаточно ввести известные данные и расчет сформируется в формате pdf.

Если вы не знаете, что означают параметры в формах, прочтите справку здесь: Справочная информация.

Если необходимо получить решение "под ключ", то оптимальный вариант - воспользоваться Помощью профессионалов.

Преимущества

  • Быстро
  • Онлайн
  • Без регистрации

Недостатки

  • Невозможно подобрать типомодель теплообменника, количество и материалы комплектующих для него (пластины и уплотнения), соответственно нельзя получить сроки поставки и цены.

    Это обусловлено тем, что у каждого производителя своя продуктовая линейка и многие детали, являясь коммерческой тайной, не разглашаются

Подбор по каталогу

Самый быстрый способ подбора - это использование фильтров в разделе каталога: Пластинчатые теплообменники.

Этот способ позволяет быстро сузить количество вариантов типомоделей пластинчатых теплообменных аппаратов, если известны некоторые из параметров.

Параметры, по которым можно произвести фильтрацию

  • Цена
  • Производитель (Ридан, Alfa Laval, Астера, Sondex и другие)
  • Тип конструкции (Разборные или Паяные)
  • Диаметр условного прохода
  • Материал и толщина пластин
  • Материал прокладок

Подходит проектировщикам для предварительной оценки, например, когда в проекте известны диаметры условного прохода присоединений трубопровода к системе или для подсчета сметы, когда выделен определенный бюджет на приобретение теплообменника и за его рамки выходить нельзя.

Если нужно точно рассчитать и подобрать модель теплообменного аппарата со всеми характеристиками, в том числе ценой, то лучше воспользоваться другим способом.

Преимущества

  • Скорость подбора
  • Не нужно регистрироваться или отправлять контактные данные

Недостатки

  • Способ очень неточный. Цена пластинчатого теплообменника, его конечные габариты и другие характеристики очень сильно зависят от типа решаемой задачи
  • Без технологических параметров (тип среды, допустимое давление и других) невозможно точно определить количество пластин, тип их рифления и материалы, которые понадобятся в конечном итоге, поэтому цена будет очень примерной

Справочная информация

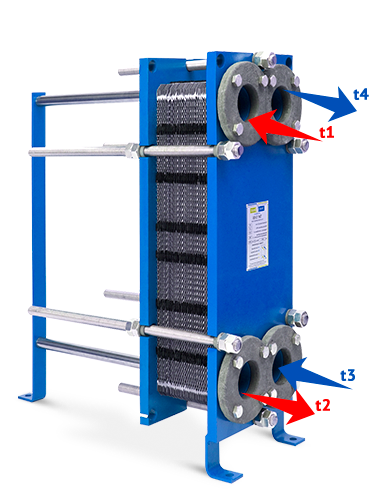

Что такое t1, t2, t3, t4

t1, t2, t3, t4 - это температуры на входе и выходе греющей и нагреваемой сторон пластинчатого теплообменника.

К примеру, теплоноситель (t1) с подающего трубопровода поступает с температурой 95 °C в аппарат, а в сеть возвращается с температурой 70 °C (t2).

Потребитель заходит при 5 °C (t3) и нагревается до 60 °C (t4).

Обратите внимание на то, что чем больше разница между входом и выходом теплоносителя, тем устройство выйдет меньшим по габаритам.

Соответственно, этот показатель будет влиять и на стоимость теплообменника, поскольку будет затрачено меньшее количество материала.

Что такое Tmax и Давление расчетное

Tmax - максимальная рабочая температура. Определяются условиями системы, в которой будет встроен теплообменный аппарат. От нее зависит выбор материала уплотнений.

Расчетное давление влияет на выбор толщины пластин и прижимных плит.

Расход сред в рабочих контурах

Равен пропускной способности разборного пластинчатого теплообменника. Измеряется в л/с, л/ч, м3/ч, кг/ч.

Определяется техническими условиями, предоставляемыми сетевыми компаниями (если объект связан с коммунальным хозяйством) или условиями работы оборудования, которое будет напрямую взаимодействовать с аппаратом (например, котел, парогенератор, компрессор и другие).

Этот показатель не требуется для расчетов при наличии нагрузки (мощности).

Тепловая мощность теплообменника

Дает понимание какую тепловую энергию будет передавать теплообменник.

Величина измеряется в кВт, Гкал/ч. Высчитывается путем умножения следующих параметров: расход, удельная теплоемкость, температурная дельта по одной из сторон.

На что влияют допустимые потери напора

Допустимые потери по напору на каждую из сторон влияют на габаритные размеры теплообменника (чем больше показатель, тем меньше получится оборудование, как и цена за него благодаря пластинам, которые будут максимизировать турбулизацию потоков).

Почему в онлайн калькуляторе используются только среды "Вода-Вода"

Каждое вещество уникально и по-разному взаимодействует с рабочими материалами теплообменника. Все это влияет на конечный расчет и, как следствие, подбор конкретной типомодели теплообменного аппарата.

Если в качестве одной из рабочих сред используется не Вода, то расчеты очень затрудняются, так как появляется много дополнительных факторов (вязкость, плотность, теплопроводность).

Для расчета и подбора при таких специфичных условиях лучше сразу обратиться к профессионалам - инженерам "ПроТепло".

Какие еще параметры учитываются при расчете теплообменника

При расчете теплообменника также важно учитывать загрязненность сред, размер и характер механических включений — дабы обеспечить оптимальный подбор пластин по ширине каналов, чтобы агрегат не засорялся и соответственно не выходил из строя.

В ходе процесса теплообмена неизбежно на рабочих поверхностях образуются различного рода отложения: кальцевидные, железистые, органические и прочие, которые влекут за собой снижение передаваемой энергии.

Чтобы этого избежать — закладывайте запас площади на загрязнение. Иначе придется проводить сервисное обслуживание (чистку) несколько чаще, чем раз в год, что приведет к дополнительным издержкам.
