Сетчатые и магнитные фильтры для инженерных систем: как защитить оборудование и выбрать исполнение
Сетчатый фильтр в промышленной системе решает вполне конкретную задачу: задерживает механические примеси до того, как они попадут в насос, теплообменник, регулирующий клапан, расходомер или другую чувствительную часть контура. Окалина после монтажа, частицы коррозии, песок, сварочные брызги и фрагменты уплотнительных материалов способны быстро ухудшить работу оборудования. Фильтрационный узел снижает этот риск, но только если его правильно подобрали, установили и включили в регламент обслуживания.
Магнитно-сетчатый фильтр дополняет механическую очистку улавливанием ферромагнитных частиц. Это особенно актуально в закрытых водяных и тепловых системах со стальными трубопроводами, где продукты коррозии могут образовывать магнитный шлам. В «ПроТепло» подбирают фильтры с учетом схемы контура, характеристик среды и обслуживания — а не только по условному диаметру трубы.
Какие загрязнения нужно задержать
Перед выбором фильтра важно установить источник и характер загрязнений. После строительства или реконструкции в трубопроводе обычно присутствуют окалина, сварочные частицы, песок и строительная пыль. Во время дальнейшей эксплуатации добавляются продукты коррозии, отложения и частицы изношенных элементов оборудования. Для воды из внешней сети характерны свои механические примеси; для технологической жидкости — свои требования к чистоте и химической совместимости.
Сетка задерживает частицы, размер которых превышает размер ее ячейки. Магнитная вставка работает иначе: она удерживает ферромагнитные загрязнения, но не заменяет сетчатый элемент и не очищает среду от немагнитного песка или органических отложений. Поэтому магнитный фильтр не следует выбирать по принципу «магнит справится со всем». Эффективность узла определяется сочетанием сетки, магнита, скорости потока, места установки и регулярной очистки.
Сетчатый, магнитный или комбинированный фильтр
Сетчатый фильтр грубой очистки — базовый вариант защиты оборудования от механических частиц. Его применяют на вводах, перед насосами, теплообменниками, счетчиками, регулирующей арматурой и в других точках, указанных проектом. Степень фильтрации выбирают с учетом чувствительности защищаемого оборудования и допустимого перепада давления. Слишком мелкая сетка может быстро загрязняться, а слишком крупная не даст нужной защиты.

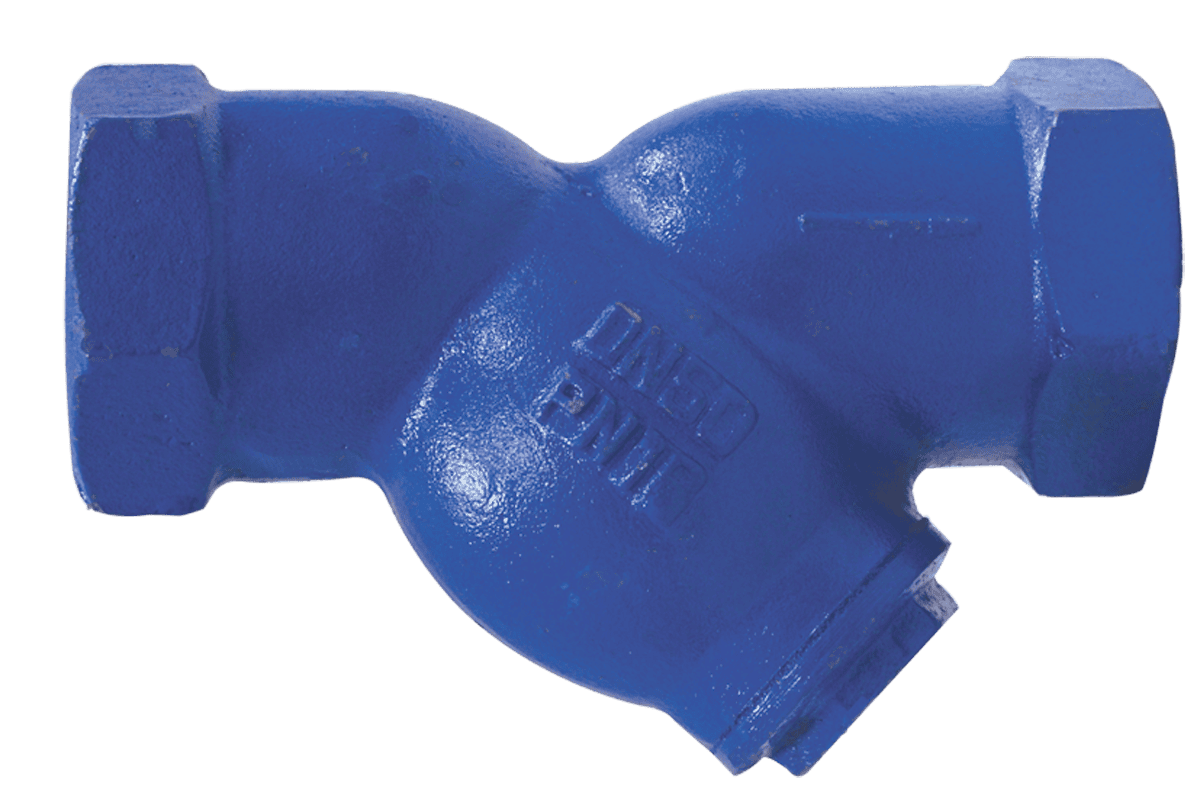

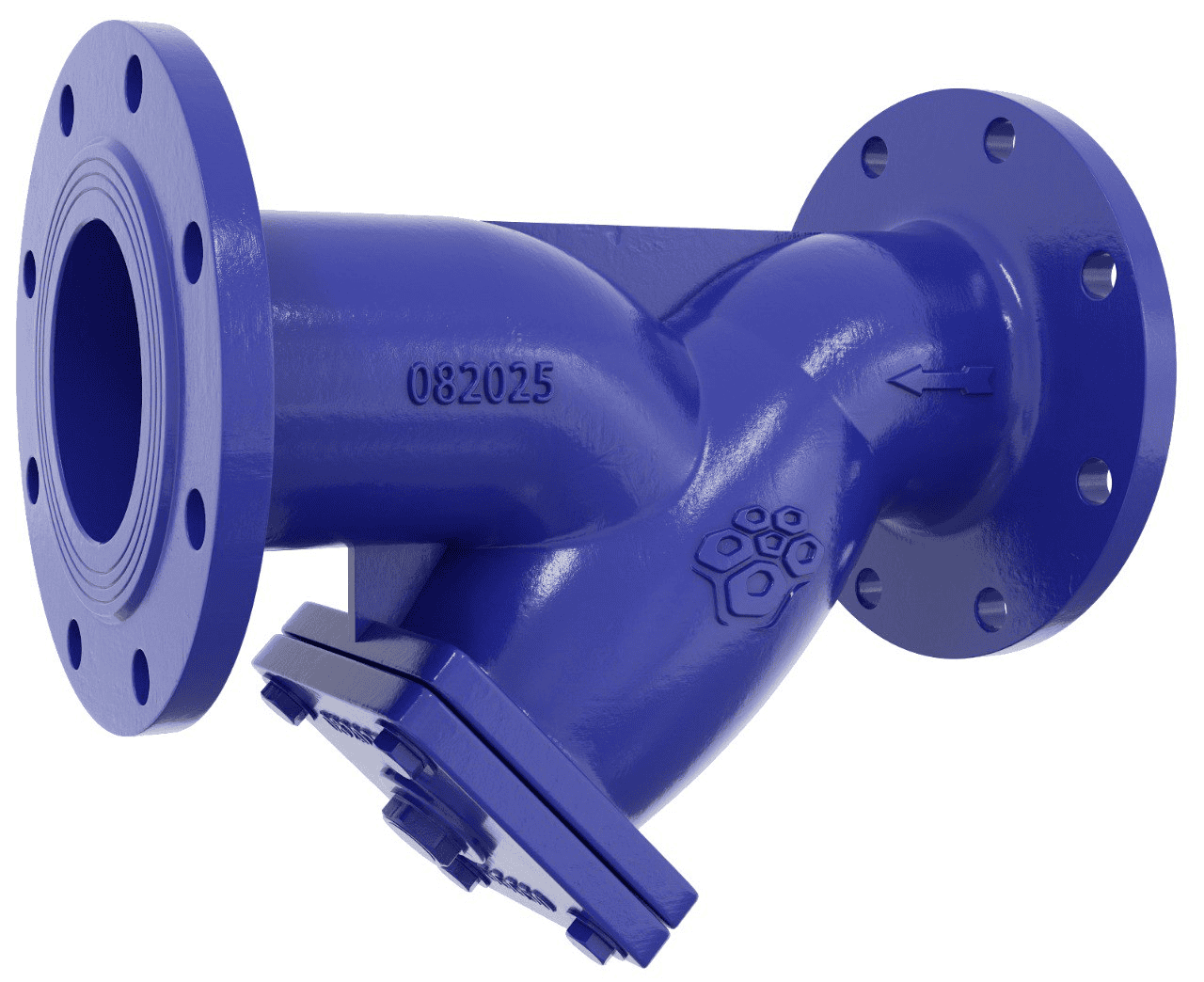

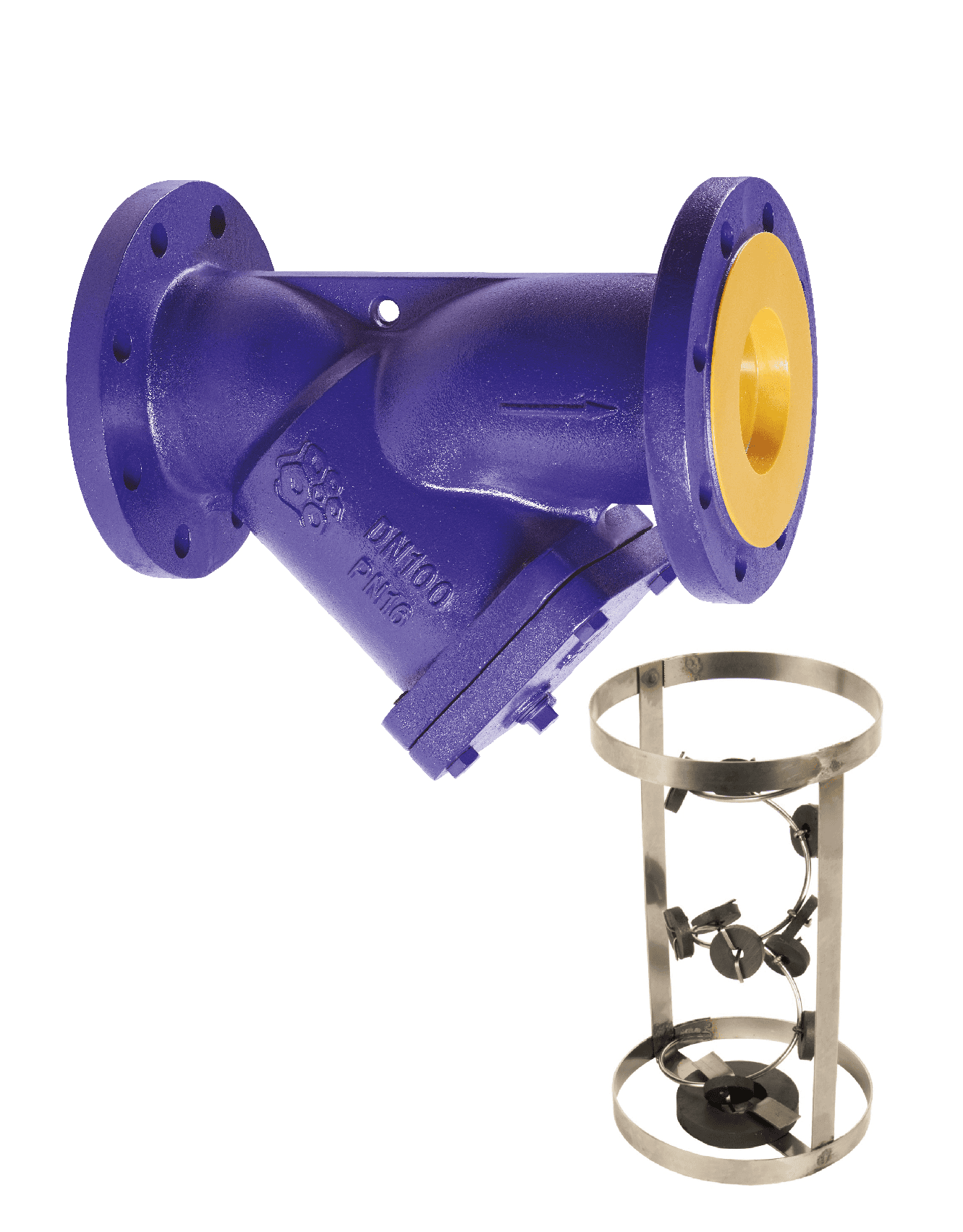

Магнитный сетчатый фильтр объединяет механическое и магнитное улавливание. Его целесообразно рассматривать для отопления, теплоснабжения и иных контуров, где в среде возможны магнитные продукты коррозии. Магнитная вставка облегчает удаление шлама при сервисе, однако ее необходимо очищать по регламенту. Наличие магнита не отменяет контроль состояния сетки.
При выборе между отдельным фильтром и комбинированным исполнением учитывают место в узле, доступность обслуживания и требования проектной документации. Иногда удобнее установить два отдельных устройства с разными функциями, иногда рациональнее использовать фильтр сетчатый с магнитной вставкой. Единственного решения для всех схем нет.
Где располагать фильтр в трубопроводе
Место установки должно защищать конкретное оборудование, а не просто занимать свободный участок трубы. В тепловом пункте фильтр часто предусматривают перед теплообменником, насосом или регулирующим клапаном; в водяном контуре — перед оборудованием, чувствительным к загрязнениям. Точное расположение определяется проектом, направлением потока, доступом для демонтажа крышки и возможностью безопасно сбросить давление перед очисткой.
На корпусе большинства фильтров указана стрелка направления среды. При монтаже ее соблюдают: неверная ориентация способна ухудшить работу фильтрующей части или создать неудобства при обслуживании. Для косого и Y-образного фильтра важно положение отстойника. Его размещают так, чтобы накопившиеся загрязнения действительно попадали в рабочую зону и чтобы сетку можно было извлечь без демонтажа трубопровода.
Фильтр нельзя устанавливать в точке, где нет доступа к пробке, крышке или сливному устройству. Если очистка требует разобрать половину обвязки, обслуживание будут откладывать, а перепад давления неизбежно вырастет. На крупных объектах рядом с фильтрующим узлом полезно предусмотреть манометры или точки контроля давления до и после него — по разнице показаний можно своевременно увидеть загрязнение.
Фланцевое, муфтовое и Y-образное исполнение

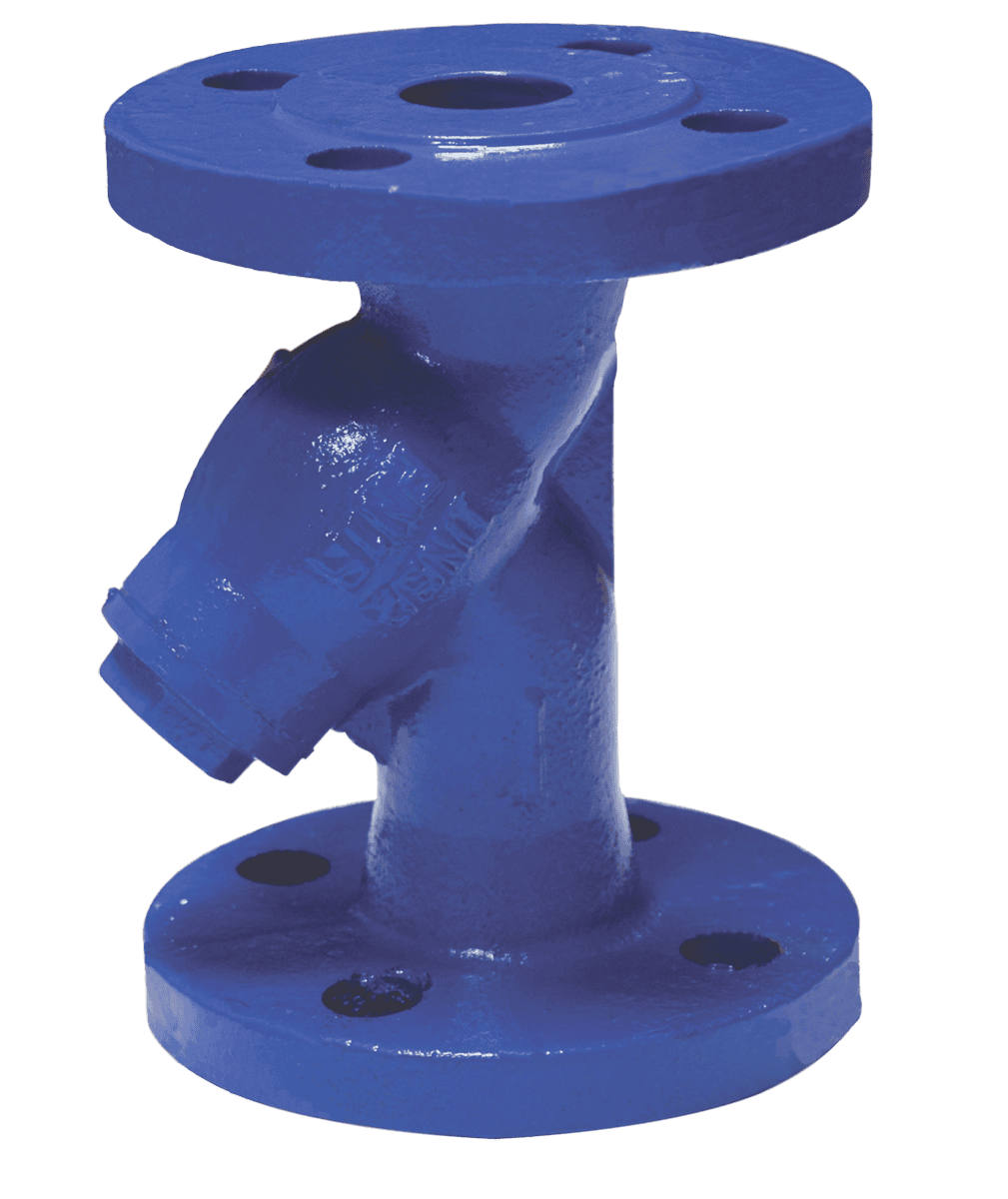

Фланцевый сетчатый фильтр используют на магистральных трубопроводах и оборудовании с большими условными диаметрами. При выборе проверяют DN/ДУ, PN/РУ, строительную длину, присоединительные размеры фланцев, материал корпуса и требуемое направление потока. Фланцевое соединение удобно для обслуживания, но требует соосности трубопровода и корректной затяжки крепежа.

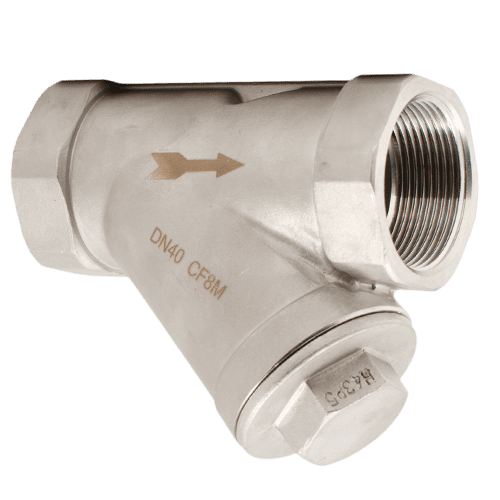

Муфтовый сетчатый фильтр предназначен для резьбовых участков и компактных инженерных узлов. В промышленной заявке указывают не только размер в дюймах, но и тип резьбы, рабочее давление, температуру и среду. Резьбовой фильтр на приборной линии и фланцевый фильтр DN 100 решают одну общую задачу, но предъявляют разные требования к монтажу и сервису.
Косой, или Y-образный, фильтр отличается формой корпуса с ответвлением для сетчатого элемента. Такое исполнение удобно на ряде трубопроводов, но его нельзя выбирать только из-за компактного вида. Нужно проверить допустимый монтажный угол, направление потока, доступ к пробке и характеристики конкретной модели. Фильтр сетчатый Y-образный может быть стальным, чугунным, латунным или нержавеющим — материал подбирают по условиям эксплуатации.
Чугун, сталь, нержавеющая сталь и латунь

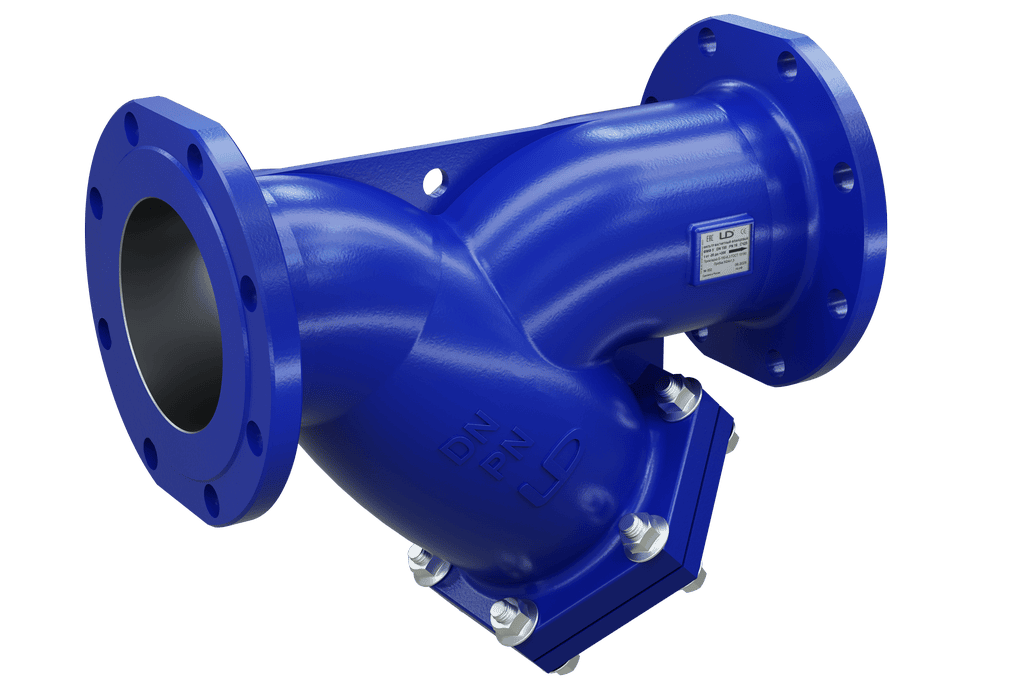

Чугунный сетчатый фильтр часто применяют на тепловых и водяных сетях при соответствии давления, температуры и среды параметрам изделия. Он востребован, в том числе, в фланцевых исполнениях. При выборе оценивают не только корпус, но и параметры сетки, крышки, прокладки и крепежа.

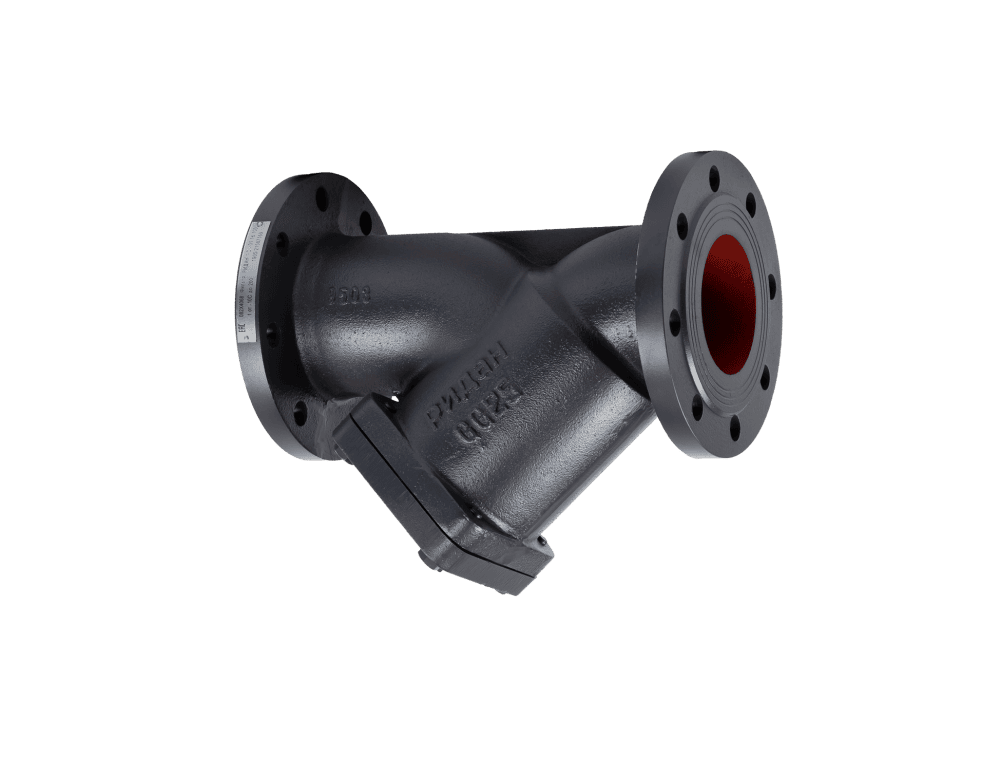

Стальной фильтр рассматривают для трубопроводов с подходящими рабочими условиями и стальной обвязкой. Нержавеющее исполнение может потребоваться при повышенных требованиях к коррозионной стойкости или совместимости со средой. Латунные фильтры используют на узлах небольшого диаметра, но для промышленного объекта их применимость также подтверждают паспортом. Материал корпуса — лишь один из критериев: важны температура, давление, химический состав среды и условия окружающей среды.
Размер ячейки и допустимый перепад давления
Размер ячейки определяет, какие механические частицы удержит сетчатый элемент. Мелкая сетка повышает степень очистки, но создает большее сопротивление потоку и быстрее загрязняется. Крупная лучше переносит загрязненную среду, однако может пропустить частицы, опасные для конкретного оборудования. Правильное решение зависит от требований насоса, клапана, теплообменника или измерительного прибора, который нужно защитить.
Фильтр всегда добавляет гидравлическое сопротивление. По мере накопления загрязнений перепад давления растет. Если не контролировать этот показатель, снижается расход, увеличивается нагрузка на насос и нарушается режим технологического процесса. Поэтому обслуживание фильтра нужно планировать не только «по календарю», но и по фактическому состоянию системы. Для ответственных контуров порог перепада давления и порядок действий обычно закрепляют в эксплуатационном регламенте.
Очистка сетчатого фильтра: безопасный порядок работ
Перед открытием фильтра участок отключают и сбрасывают давление в соответствии с правилами объекта. Нельзя откручивать пробку или крышку на работающем трубопроводе: остаточное давление и высокая температура среды создают риск травмы и затопления помещения. Затем извлекают сетчатый элемент, очищают его от загрязнений, осматривают на повреждения и возвращают на место с исправным уплотнением.
При очистке магнитной вставки ее освобождают от собранного шлама согласно инструкции производителя. Важно не забывать осмотреть внутреннюю полость корпуса: накопившийся осадок способен ухудшить работу узла даже после промывки сетки. После сборки фильтра систему заполняют постепенно и проверяют герметичность соединений. Если загрязнение повторяется слишком быстро, необходимо искать первопричину — например, активную коррозию, остатки после ремонта или нарушение водно-химического режима.
Самопромывные фильтры и ручное обслуживание
Самопромывной сетчатый фильтр может упростить регламент на системах, где обслуживание вручную затруднено или загрязнение возникает регулярно. Но самопромывка не означает отсутствие контроля. Нужно проверить, как организован отвод промывной воды, какое давление доступно для промывки, как часто запускается цикл и требуется ли разборка для глубокой очистки.
Для части объектов надежнее и экономичнее обычный фильтр со съемной сеткой, если доступ к нему свободный и обслуживание выполняется по графику. Выбор зависит от режима работы, качества среды, расположения узла и стоимости остановки участка. В проекте важно предусмотреть не только сам фильтр, но и всю сервисную инфраструктуру вокруг него.
Как оформить заявку на промышленный фильтр
Чтобы подобрать сетчатый или сетчато-магнитный фильтр, сообщите рабочую среду, DN/ДУ, PN/РУ, температуру, расход, тип присоединения и требуемую степень фильтрации. Для магнитного исполнения уточните, требуется ли магнитная вставка и в каком контуре будет работать оборудование. Для фланцевого фильтра полезны данные об ответных фланцах и строительной длине; для резьбового — размер и тип резьбы.
Также следует указать, какое оборудование фильтр должен защищать и как будет организовано обслуживание. Эти сведения позволяют выбрать не просто совместимый по диаметру корпус, а фильтрационный узел с нужной сеткой, доступом для очистки и приемлемой потерей давления. Специалисты «ПроТепло» помогут проверить исходные данные и подобрать фильтры для тепловых, водяных и технологических систем.
Главное
Сетчатый фильтр защищает систему от механических загрязнений, а магнитный элемент дополнительно удерживает ферромагнитный шлам. Для промышленного применения ключевыми остаются не бытовой формат изделия, а условия среды, место установки, тип присоединения, материал корпуса, степень фильтрации и удобство обслуживания. Корректно организованный фильтрационный узел продлевает ресурс оборудования, сохраняет расчетный расход и снижает вероятность внеплановых остановок.
