Фильтры Ридан: как подобрать сетчатый фильтр для замены и обслуживания инженерного узла
Фильтр Ридан в спецификации инженерного объекта обычно ищут как конкретную позицию для замены или доукомплектования теплового пункта. Новый фильтр должен совпасть с трубопроводом по присоединению и габаритам, а по характеристикам — соответствовать среде и режиму системы.
Для ИТП, котельных, насосных и технологических контуров подбор начинается с исходных данных. Специалисты «ПроТепло» рекомендуют фиксировать их до демонтажа старого изделия: это позволяет избежать переделки обвязки и задержек при вводе оборудования в работу.
Что определить по существующему фильтру
Самый точный ориентир — артикул и паспорт. Если документы не сохранились, полезны фотографии корпуса, маркировки, присоединений и всего узла. По ним можно установить условный диаметр, тип корпуса, наличие крышки или пробки, направление среды и доступное пространство для обслуживания.
В ваших запросах часто встречаются фильтры Ридан ФСФ и FVR R. Обозначение серии помогает сузить поиск, но не заменяет полную спецификацию: в рамках одной линейки могут отличаться диаметры, материалы, рабочие параметры и присоединения. При замене необходимо сверять паспорт выбранной позиции с данными существующего оборудования или проекта.
Особое внимание уделяют строительной длине фланцевого фильтра. Даже небольшое расхождение не позволит поставить изделие между уже смонтированными фланцами без изменения трубопровода. Для муфтового варианта важны размер и тип резьбы, а также монтажная ориентация корпуса.
Фильтр сетчатый Ридан в схеме ИТП
Сетчатый фильтр задерживает окалину, коррозионные частицы и другие примеси до насоса, теплообменника, расходомера или регулирующего клапана. Он не заменяет промывку контура, но снижает риск повреждения чувствительного оборудования.
Место установки задает проект. Важно, чтобы фильтр находился перед защищаемым оборудованием, а крышка, пробка или сетчатая вставка оставались доступными для очистки. Непродуманное расположение приводит к тому, что для обычного сервиса приходится останавливать значительную часть системы или разбирать соседнюю обвязку.
При покупке не стоит ориентироваться только на фразу «фильтр для воды». Для подбора нужны среда, рабочая температура и давление, расход, допустимый перепад давления, размер ячейки сетки и требования оборудования, которое будет защищено. Слишком мелкая ячейка быстрее загрязняется; чрезмерно крупная может не удержать частицы, опасные для конкретного узла.
Фланцевое, муфтовое и чугунное исполнение

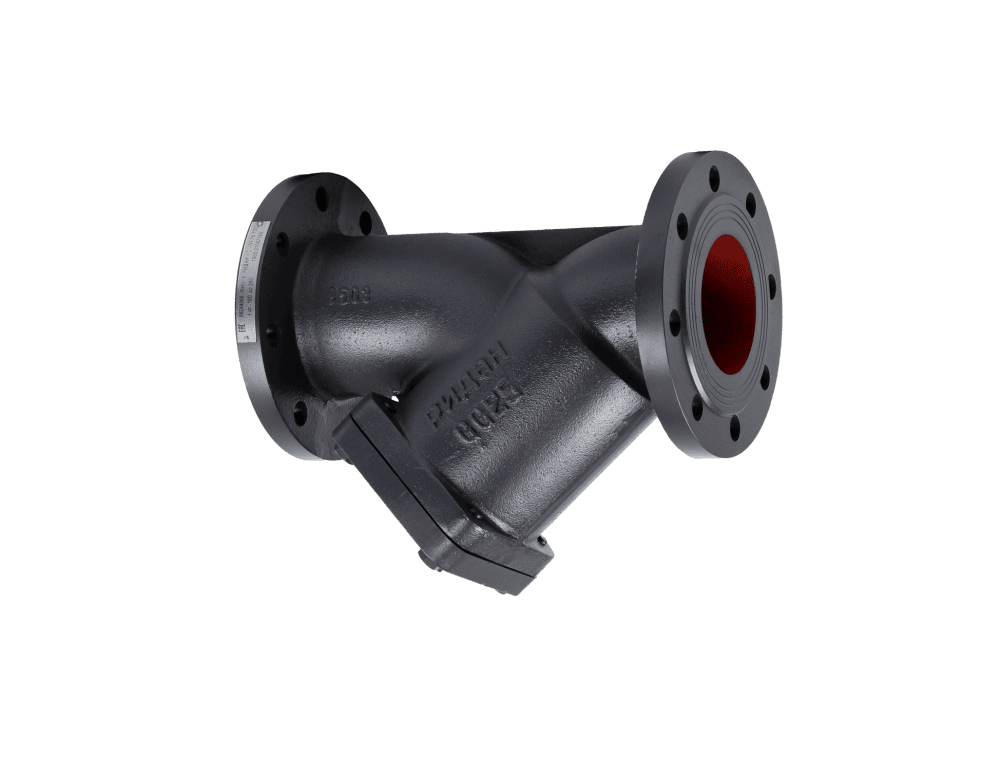

Фланцевый фильтр Ридан выбирают для разборных трубопроводных узлов. В заявке указывают DN/ДУ, PN/РУ, тип ответных фланцев и требуемую строительную длину. Перед монтажом проверяют соосность трубопровода: подтягивать несовпадающие фланцы болтами нельзя, так как это создает нагрузку на корпус и уплотнение.
Муфтовый фильтр Ридан используется на резьбовых линиях небольшого диаметра. Для него критичны не только дюймовый размер, но и сочетание внутренней и наружной резьбы, а также возможность извлечь сетку после установки. На приборных и вспомогательных контурах компактность полезна, однако доступ к обслуживанию все равно должен быть предусмотрен.
Чугунный сетчатый фильтр Ридан применяют в тех системах, где параметры изделия соответствуют проектным условиям. Материал корпуса не определяет область применения сам по себе. При сравнении позиций проверяют допустимые давление и температуру, характеристики уплотнений и применимость к рабочей среде, указанную в документации производителя.
Сетчатый фильтр с пробкой и регламент очистки
Наличие пробки или крышки упрощает доступ к фильтрующему элементу, но не отменяет требований безопасности. Перед сервисом участок отключают, сбрасывают давление и дают среде остыть в соответствии с регламентом объекта. Открывать фильтр на работающей линии нельзя.
После извлечения сетку осматривают на разрывы и деформации, удаляют накопившиеся отложения и проверяют состояние уплотнения. Если фильтр загрязняется заметно быстрее обычного, причина может быть не в самом устройстве, а в остатках после ремонта, активной коррозии или нарушении режима водоподготовки. В такой ситуации одной очистки недостаточно — нужно выявить источник примесей.
Магнитное исполнение: когда оно оправдано
Магнитный фильтр Ридан или сетчатый фильтр с магнитной вставкой рассматривают для контуров, где вероятно появление ферромагнитного шлама. Магнит задерживает такие частицы, но не заменяет сетку: песок, немагнитная окалина и прочие примеси должны улавливаться механическим элементом. При выборе комбинированного решения уточняют условия среды, особенности обслуживания и необходимость очистки магнитной части.
Не стоит смешивать этот сегмент с фильтрами-осушителями и сменными вставками для холодильных систем. В Wordstat такие запросы могут встречаться рядом с брендом Ридан, но они относятся к другой задаче, другой конструкции и иному принципу подбора. Для сетчатых фильтров инженерных систем нужны параметры трубопровода, а не только название производителя.
Какие данные отправить в ПроТепло
Для подбора фильтра Ридан укажите серию или артикул, DN/ДУ, PN/РУ, рабочую среду, температуру, тип присоединения и желаемое исполнение — фланцевое, муфтовое или магнитное. При замене приложите фото маркировки, снимок узла и при возможности паспорт. Для фланцевой позиции дополнительно важна строительная длина; для резьбовой — размер и тип резьбы.
Мы поможем сопоставить данные с проектом, проверить монтажную совместимость и подготовить комплект документов для поставки. Такой подход дает возможность заменить фильтр без лишних переходников, сохранить сервисный доступ и защитить оборудование в контуре от механических загрязнений.
Главное
Фильтры Ридан для промышленного применения подбирают как часть конкретного инженерного узла. Серия, DN, давление, температура, присоединение, размер ячейки и доступ для очистки важны. Если заранее собрать эти данные, фильтр будет не просто соответствовать названию в заявке, а действительно работать в системе и обслуживаться без лишних остановок.
