Фильтры LD для тепловых и инженерных сетей: как включить очистку в проект трубопровода
Фильтр LD на промышленном объекте — не отдельная позиция «на всякий случай», а элемент защиты конкретного оборудования. Его закладывают в схему перед насосом, теплообменником, регулирующим устройством или измерительным прибором, если в среде возможны механические примеси. Задача фильтрационного узла — сохранить работоспособность оборудования в условиях монтажа, пусконаладки и дальнейшей эксплуатации сети.
При проектной поставке важно рассматривать не только корпус фильтра, но и весь участок вокруг него: запорную арматуру, точки контроля давления, дренаж, пространство для обслуживания и возможность отключить узел. В «ПроТепло» помогаем подобрать фильтры LD для тепловых, водяных и технологических систем с учетом этих условий.
От чего защищает сетчатый фильтр
В стальных трубопроводах после сварочных и ремонтных работ могут остаться окалина, абразив, металлическая стружка, остатки прокладок и другие твердые частицы. Во время эксплуатации к ним добавляются продукты коррозии. Если загрязнения достигают рабочего колеса насоса, пластинчатого теплообменника, клапана или расходомера, возрастает риск засорения, износа и нарушения расчетного режима.
Сетчатый фильтр LD задерживает механические включения на фильтрующем элементе. Его выбирают по требуемой степени очистки и допустимому сопротивлению. Нельзя без проверки устанавливать максимально мелкую сетку: она способна быстро накопить загрязнения и ограничить расход. Правильный размер ячейки определяется не только качеством теплоносителя, но и чувствительностью защищаемого оборудования.

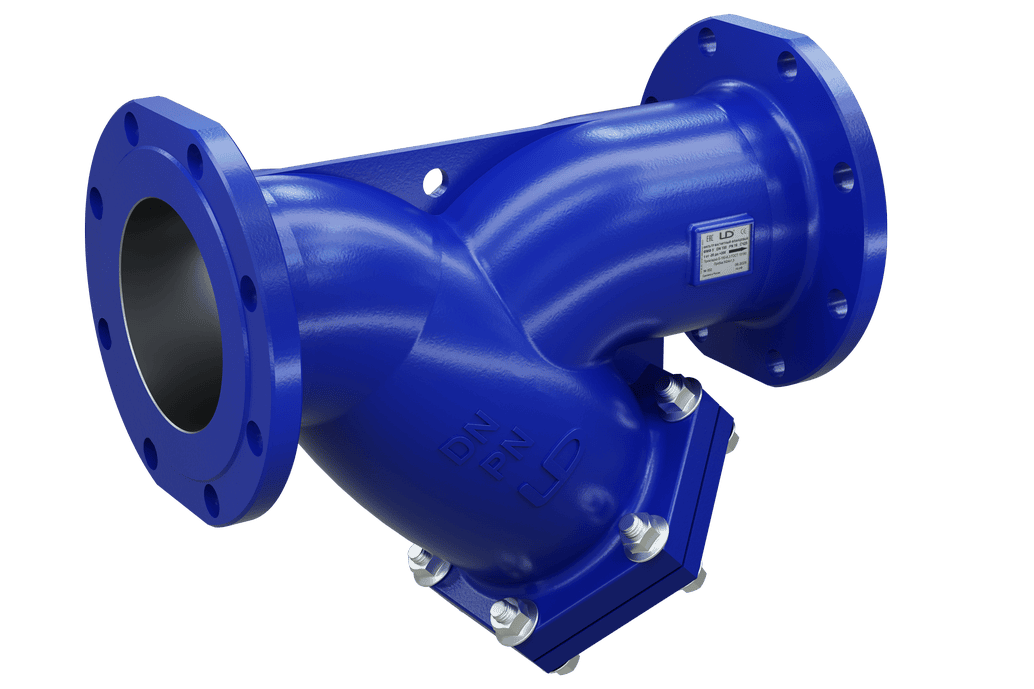

Фланцевый фильтр для магистрального узла
Фланцевый фильтр LD удобен там, где конструкция трубопровода должна оставаться разборной. На такой позиции можно провести ревизию сетки, заменить прокладку или демонтировать корпус при ремонте без вырезания участка трубы. При выборе сравнивают условный диаметр, номинальное давление, строительную длину, параметры ответных фланцев и материал корпуса.
Для фланцевого соединения принципиальна соосность. Фильтр не должен служить «перемычкой», которая стягивает между собой смещенные трубы. Перед установкой проверяют опоры трубопровода, состояние уплотнительных поверхностей и комплектность крепежа. Прокладку подбирают по температуре и среде, а болты затягивают равномерно в последовательности, принятой для данного узла.
В заявках встречаются фильтры DN 65 и DN 80, однако одной величины DN недостаточно. Ее сопоставляют с PN/РУ, габаритным чертежом и реальной схемой монтажа. Это помогает избежать ситуации, когда фильтр соответствует диаметру, но не помещается между фланцами или не подходит по классу давления.
Косой фильтр и сервисный доступ
Косой фильтр LD применяют на участках, где проект допускает соответствующую ориентацию корпуса. Его преимущество — компактная компоновка, но обслуживание нужно предусмотреть заранее. Крышка или пробка должны оставаться доступными для извлечения и промывки сетчатого элемента. Если над фильтром проходит труба, кабельная трасса или находится другое оборудование, обычная очистка может потребовать лишнего демонтажа.
При разработке обвязки полезно предусмотреть отсечные краны до и после фильтра, а также безопасный сброс давления. Тогда обслуживание проводится локально и не затрагивает весь контур. На ответственных линиях применяют контроль перепада давления: его рост показывает, что сетка загрязнена и фильтр пора очистить, еще до заметного падения расхода.
Магнитный фланцевый фильтр ФМФ
В системах со стальными трубопроводами может быть оправдан магнитный фланцевый фильтр ФМФ. Магнитная часть удерживает ферромагнитные продукты коррозии, а сетчатый элемент — более крупные механические включения. Такое сочетание полезно в контурах, где накапливается магнитный шлам и требуется снизить его попадание в оборудование.
Магнитный фильтр не заменяет промывку системы и не очищает среду от всех видов загрязнений. Его применимость подтверждают по условиям конкретного контура и технической документации на выбранное изделие. Важно также запланировать процедуру очистки магнитной вставки: собранный шлам должен быть удален безопасно, после отключения участка и сброса давления.
От приемки до пусконаладки
До монтажа фильтра проверяют маркировку, направление потока, отсутствие повреждений корпуса и состояние присоединительных поверхностей. Внутреннюю полость защищают от попадания строительного мусора до подключения к трубопроводу. После сборки узел испытывают в составе системы по проектному регламенту и контролируют герметичность соединений.
На этапе пусконаладки фильтр нуждается в повышенном внимании: именно в первые недели работы он часто собирает остаточные загрязнения после монтажа. Полезно заранее назначить контрольную проверку и не ждать, пока упадет расход или появятся признаки неправильной работы насоса. Результаты очистки позволяют оценить состояние системы и при необходимости скорректировать водно-химический режим либо программу промывки.
Как подготовить технический запрос
Чтобы подобрать фильтр LD, сообщите назначение узла, рабочую среду, DN/ДУ, PN/РУ, температуру, расход и требуемый тип присоединения. Для фланцевого фильтра приложите данные о строительной длине и ответных фланцах; для косого — схему участка и доступное направление монтажа. Если рассматривается магнитное исполнение, укажите материал трубопровода и причину установки: защита оборудования, наличие шлама или требование проекта.
Определите состав документации: паспорт, чертеж, сертификат или иные документы для входного контроля. Чем точнее сформулирована заявка, тем проще поставить фильтрационный узел без дополнительных переходников и доработки обвязки.
Итог
Фильтры LD помогают защитить оборудование от загрязнений, но их эффективность определяется всей схемой: местом установки, размером ячейки, присоединением, доступом для очистки и контролем состояния. Проектный подход позволяет не просто купить фильтр, а создать обслуживаемый узел, который поддерживает стабильную работу тепловой или технологической системы.
