Регулирующие клапаны Ридан: как подобрать VFM 2R и арматуру для теплового узла
Регулирующий клапан Ридан обычно подбирают для ИТП, котельной, системы отопления или охлаждения, когда требуется поддерживать заданную температуру и управлять расходом теплоносителя. В таких узлах важно, чтобы клапан соответствовал не только диаметру трубопровода, но и схеме подключения, расчетному расходу, перепаду давления и приводу. Иначе автоматика будет получать команды, а фактический режим системы останется нестабильным.
Подбор в нашей компании начинается с назначения контура. Уточняем целевой параметр, направление среды и логику взаимодействия с контроллером. Это позволяет избежать лишних переходников, замены привода на площадке и повторной наладки после запуска.
Когда нужен регулирующий клапан
Такой клапан нужен, если в линии требуется не только отключить поток, но и плавно менять его. Например, контроллер сравнивает фактическую температуру после теплообменника с заданной и дает приводу команду открыть или прикрыть клапан. В результате через теплообменник проходит ровно тот объем теплоносителя, который нужен в текущий момент.
В ИТП его ставят на подачу теплоносителя, в обвязку теплообменного оборудования и отопительные контуры. В вентиляции он изменяет подачу к калориферу, на технологической линии — расход по заданному алгоритму.
Не используйте для постоянного управления шаровой кран либо дисковый затвор. Их назначение — отсечь линию, а седельная регулирующая арматура рассчитана на дозированное изменение проходного сечения.
VFM 2R: что проверить до заказа

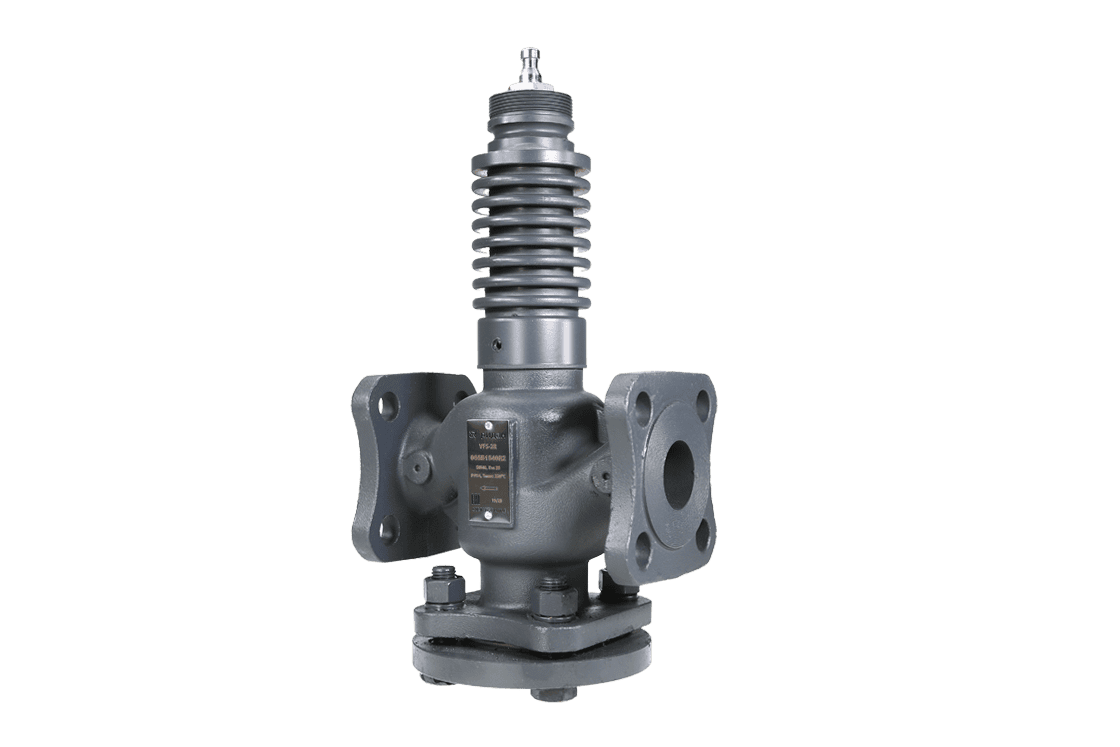

Регулирующий клапан VFM 2R относится к двухходовому седельному исполнению. Оно устанавливается в одну линию и меняет расход через конкретный потребитель — например, теплообменник, калорифер или охладитель. Когда привод перемещает шток, проходное сечение меняется, а вместе с ним меняется расход среды.
Само название VFM 2R не формирует готовую спецификацию. Укажите DN/ДУ, PN/РУ, Kvs, среду, температуру, параметры входа и выхода, фланцевое соединение и требуемый привод. Если в проекте есть артикул, например, 065B3061R, приложите его: так проще сверить исполнение с документацией и исключить ошибочную замену.
Клапан регулирующий Ридан VFM 2R PN25 выбирают не только по классу давления. При высокой температуре возможности корпуса, уплотнений и внутренних деталей оценивают по паспорту конкретной модели. Если клапан устанавливается вместо старого, сделайте фото шильдика, привода, фланцев и общего вида обвязки до демонтажа.
Почему для клапана важен Kvs
DN описывает присоединительный размер, а Kvs — гидравлическую пропускную способность. У клапанов DN25 Kvs может различаться, поэтому одного условного прохода для выбора недостаточно.
Если Kvs выбран слишком большим, клапан на рабочем режиме будет почти закрыт. Любое небольшое движение штока тогда заметно меняет расход, а контроллер начинает постоянно корректировать положение. Это проявляется колебаниями температуры, шумом в арматуре и нестабильной работой контура.
При недостаточном Kvs клапан становится лишним сопротивлением. Теплообменник не получает нужный расход, температура не выходит на заданное значение, а привод может оставаться полностью открытым без результата. Для расчета потребуются три значения расхода — минимум, рабочая точка и максимум — а также располагаемый напор на позиции. Готовый гидравлический расчет ускорит подбор.
Двухходовой и трехходовой клапан Ридан
Двухходовая арматура Ридан подходит для линии с переменным расходом. Ее применяют в обвязке теплообменников, калориферов и охладителей. Насос и остальные элементы схемы должны быть рассчитаны на изменение гидравлического сопротивления.

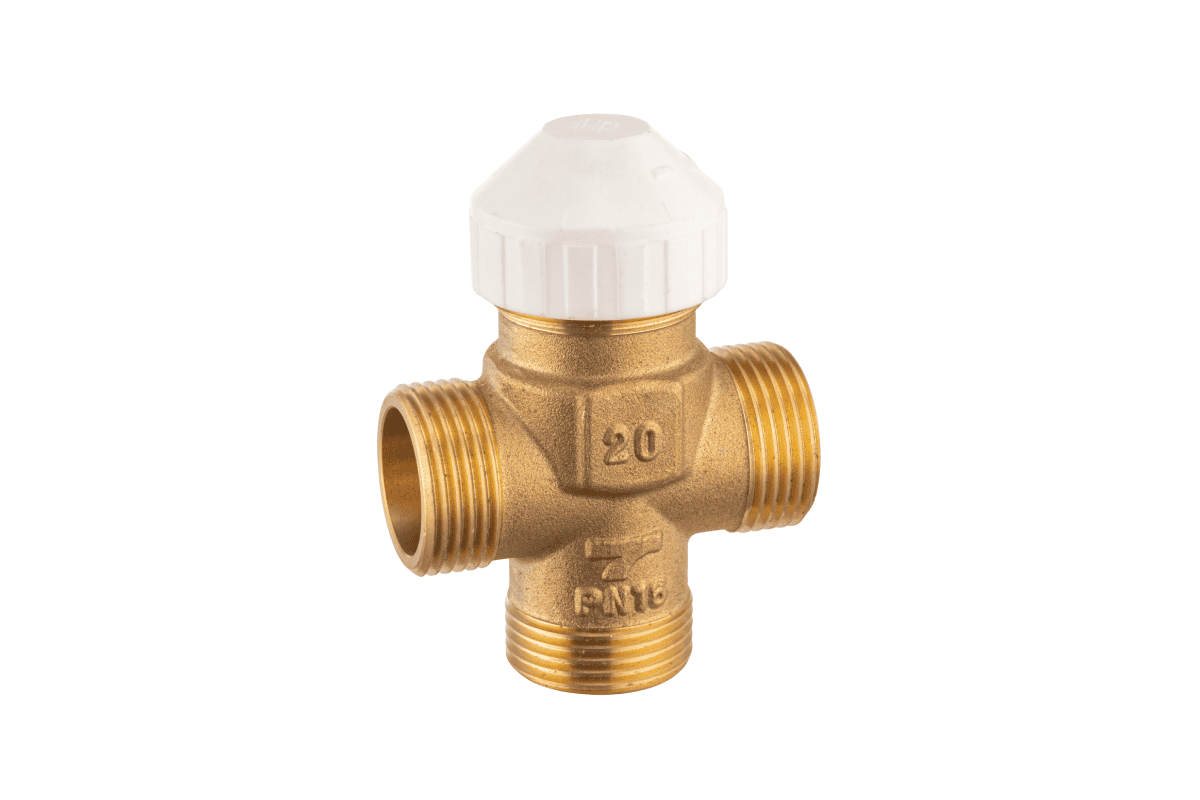

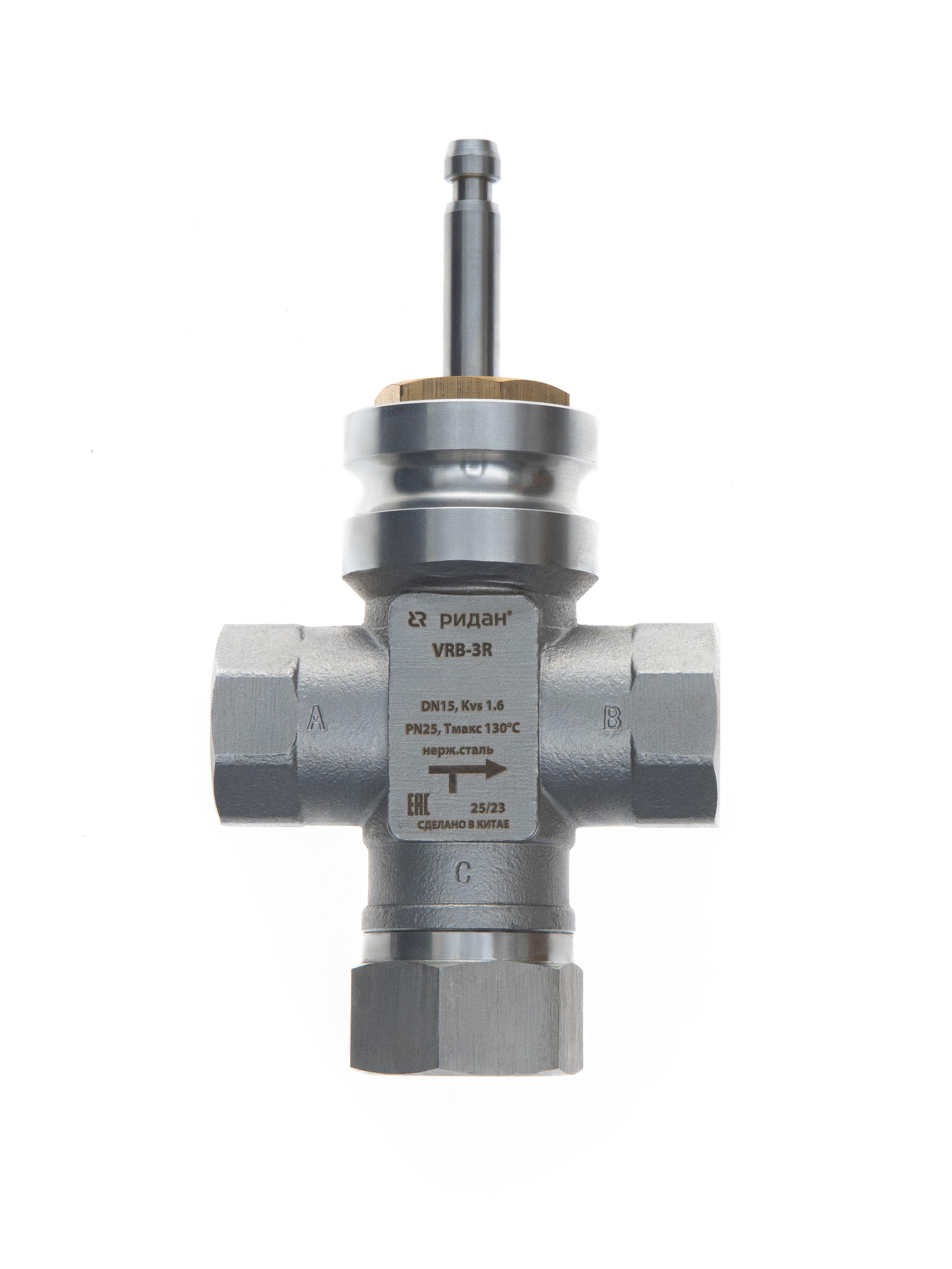

Трехходовой клапан служит для смешения либо разделения потоков. В смесительном узле он объединяет подачу и обратку для получения нужной температуры; в разделительной схеме — направляет среду по двум веткам. В поиске встречаются серии VF 3R, HRB 3R и HFE 3R, но количество патрубков не делает их взаимозаменяемыми. Сверьте схему, присоединение, Kvs и технические данные.
Если в документации указано «клапан регулирующий трехходовой Ридан», приложите фрагмент принципиальной схемы. Это позволит определить, нужен смесительный или разделительный вариант, и правильно подключить патрубки на объекте.
Клапан и привод — один комплект
Исполнение клапан Ридан с электроприводом используют для автоматического поддержания температуры, расхода или давления. Привод должен совпадать с усилием на штоке и его ходом. Даже механически подходящий привод от другой арматуры может оказаться непригодным.
В ТЗ фиксируют питание, вид управляющего сигнала и обратную связь. Для простых схем выбирают двух- или трехпозиционное управление, для плавного — совместимый с контроллером аналоговый сигнал. Отдельно задают поведение при потере питания: безопасное состояние определяется логикой контура.
После установки тестируют ход штока, настройку концевых точек, восприятие сигнала и изменение температуры либо расхода. Если привод перемещается, а параметр не меняется, проверьте Kvs, фильтр, схему подключения и располагаемый перепад.
На что обратить внимание при монтаже
Перед установкой очистите трубопровод от окалины, сварочных брызг и мусора. На линии перед регулирующим клапаном нужен обслуживаемый фильтр: механические частицы могут попасть в седло и привести к внутренней протечке. Установите запорную арматуру так, чтобы клапан, привод и фильтр можно было обслужить без остановки всего объекта.
Проверьте направление потока, если оно указано на корпусе. Фланцы должны быть соосны; нельзя стягивать смещенные трубы болтами через корпус клапана. Привод размещают в положении, допустимом производителем, оставляя доступ для настройки и демонтажа. Если он упирается в изоляцию, стену или соседнее оборудование, обслуживание станет сложнее уже после сдачи объекта.
После заполнения системы проверьте герметичность соединений. Затем измените управляющий сигнал на нескольких значениях и посмотрите на реакцию регулируемого параметра. Такой запуск помогает обнаружить неправильное подключение или настройку до того, как система начнет работать в постоянном режиме.
Как оформить заявку в ПроТепло
Для подбора регулирующей арматуры Ридан направьте серию либо артикул, диаметр, максиальное давление, среду, температуру, три значения расхода и параметры давления на входе/выходе. Укажите двухходовую или трехходовую схему и приложите ее, если она есть.
Для VFM важно сообщить требуемый Kvs и привод. Для автоматизированного узла добавьте данные о питании, сигнале управления, обратной связи и аварийном положении. При замене помогут фото шильдика, существующего привода, фланцев и обвязки.
Мы проверим совместимость с вашим контуром, подскажем оптимальную комплектацию и подготовим документы для поставки. Такой подход помогает получить клапан, который не только подходит к трубе, но и стабильно поддерживает нужный режим.
Главное
Регулирующие клапаны Ридан подбирают по задаче системы: расходу, Kvs, перепаду давления, схеме подключения и типу привода. Для VFM 2R и других серий одной маркировки недостаточно. Чем точнее исходные данные, тем быстрее можно собрать работающий узел и избежать проблем при пусконаладке.
