Шаровые краны Ридан: как подобрать арматуру на замену и не ошибиться в спецификации
Если вы ищите «шаровой кран Ридан» это редко означает абстрактный поиск запорной арматуры. На практике его вводят, когда нужно заменить позицию в тепловом пункте, укомплектовать объект по проекту, найти изделие по артикулу или сверить параметры уже смонтированного оборудования. В этих ситуациях главное — не найти кран с похожим названием, а подтвердить его совместимость с трубопроводом и условиями эксплуатации.
Для промышленных и инженерных систем ошибка в одной характеристике может остановить монтаж. Несовпадение строительной длины не даст установить кран между существующими фланцами, другой тип присоединения потребует переделки узла, а несоответствие по давлению или температуре сделает замену недопустимой. В ПроТепло подбор шаровых кранов Ридан начинаем с идентификации позиции и исходных данных по объекту — так заказчик получает решение, которое можно поставить и смонтировать без неожиданных доработок.
Когда требуется замена шарового крана
Причины замены различаются. Арматура может потерять герметичность после длительной эксплуатации, получить механическое повреждение при ремонте трубопровода или перестать соответствовать обновленной схеме. Иногда необходимость возникает при модернизации ИТП, реконструкции котельной, переносе насосного оборудования либо переходе на автоматизированное управление.
Самый надежный сценарий — подобрать замену по паспорту и артикулу. Но на действующем объекте документы не всегда доступны. Тогда источником данных становятся маркировка на корпусе или шильдике, фото узла, чертеж, фрагмент рабочей документации и фактические размеры. Важно снять сведения до демонтажа: после того как кран вырезан из трубопровода, иногда теряется информация о положении, типе ответных фланцев и необходимой строительной длине.
Что проверить на существующем изделии
Первым делом фиксируют наименование и серию. В запросах по Ридан часто встречаются обозначения BVR R, BVR DR и BVR FR. Их полезно указать в заявке, но одного обозначения недостаточно. Для точного подбора нужны полный артикул, DN или ДУ, PN/РУ, исполнение корпуса и тип присоединения. Если маркировка читается частично, даже фотография с нескольких ракурсов может значительно сократить время идентификации.
Следующий пункт — условный диаметр. DN 15, DN 20, DN 32, DN 40 и DN 50 описывают присоединительный размер в системе стандартизированных обозначений. Измерять наружный диаметр трубы и автоматически делать вывод о DN не стоит: на трубопроводе могут быть переходы, фланцы другого стандарта или дополнительные элементы обвязки. Надежнее сверяться с проектом, маркировкой и чертежом узла.
Для фланцевого крана дополнительно фиксируют межфланцевую, или строительную, длину, тип фланцев и расположение крепежных отверстий. Для резьбовой позиции — размер, вид и направление резьбы. Для привода — модель, питание, требуемое положение при отключении электричества и способ передачи сигнала в диспетчеризацию.
Как прочитать проектную спецификацию
В проекте шаровой кран обычно указан строкой с набором сокращений. Например, рядом могут стоять DN, PN, материал, способ присоединения, серия и примечание об управлении. Это не избыточная формальность: каждый параметр описывает отдельную часть совместимости.
DN или ДУ показывает условный проход; PN или РУ — номинальный класс давления. Рабочее давление нельзя определять без учета температуры среды: допустимый режим подтверждается паспортом конкретной модификации. Если проект требует полнопроходное исполнение, его нельзя без проверки заменить стандартнопроходным даже при совпадении DN. В насосном контуре или на расчетной магистрали изменение проходного сечения способно повлиять на гидравлический режим.

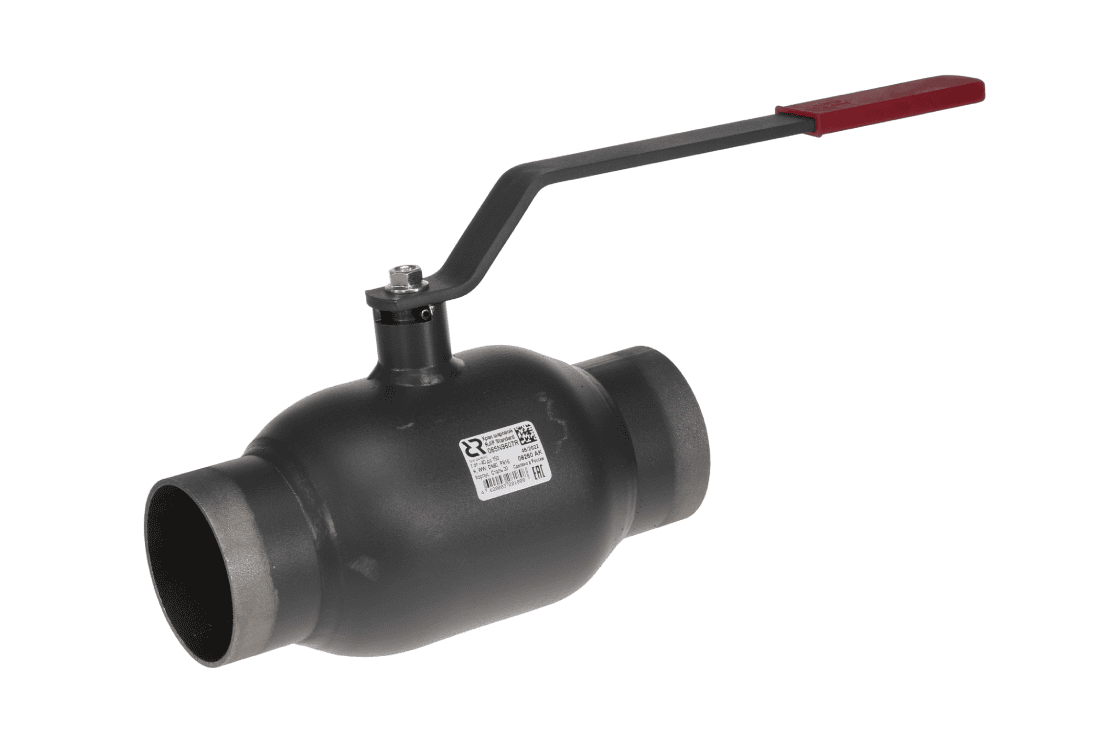

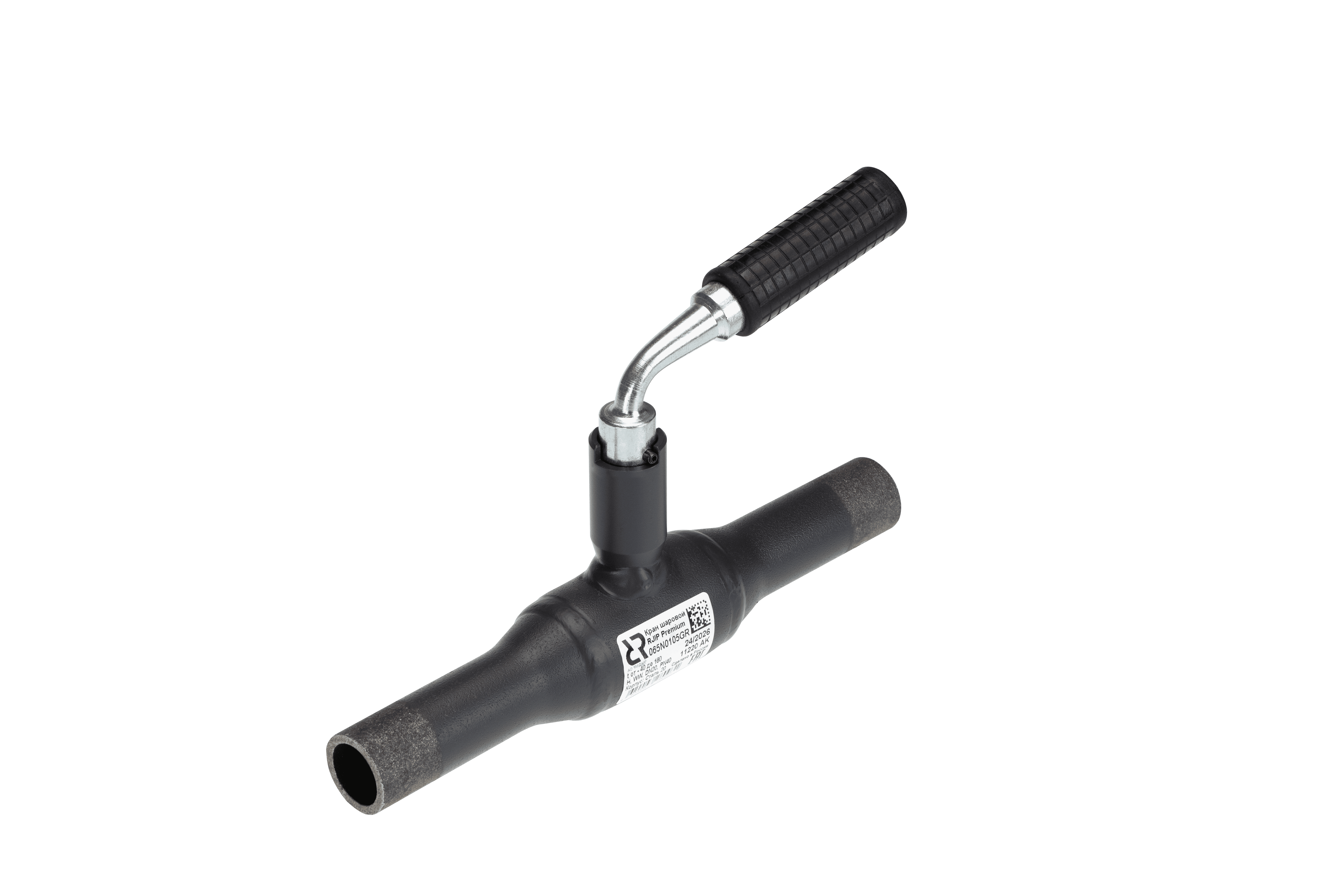

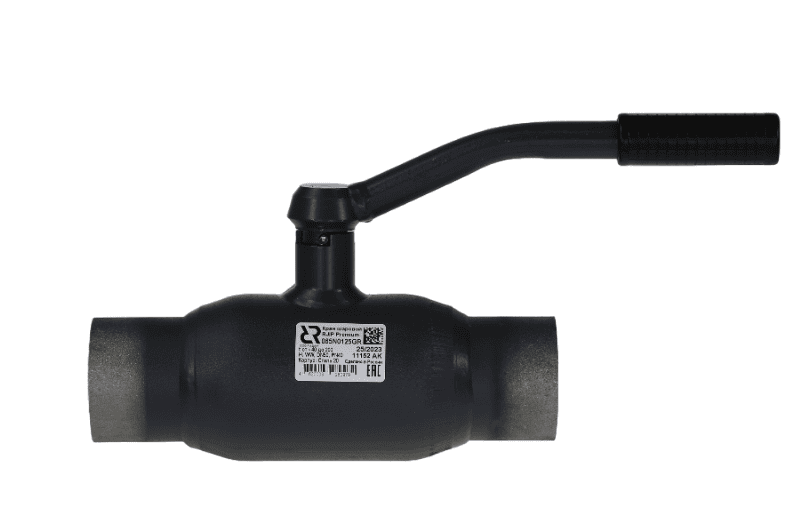

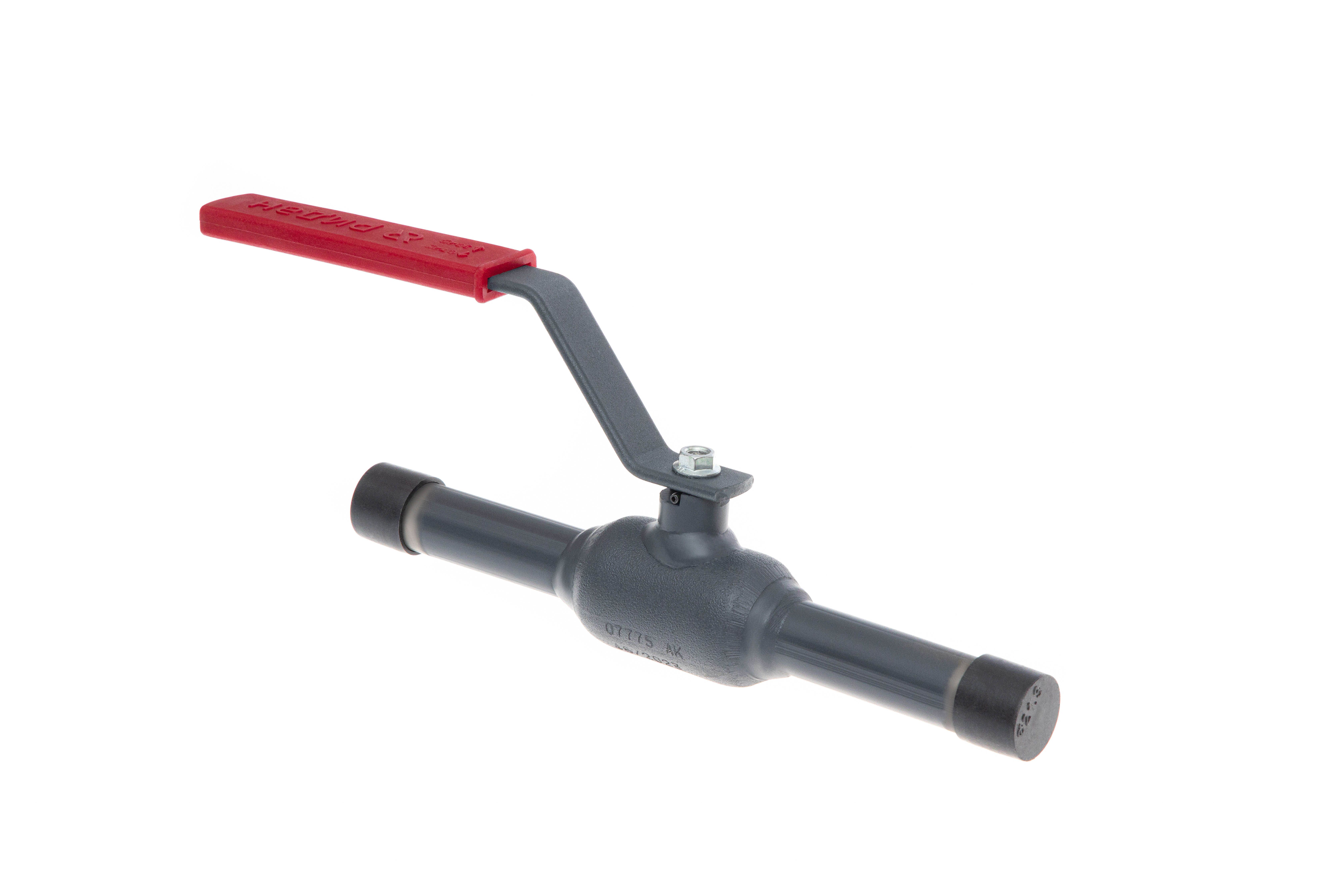

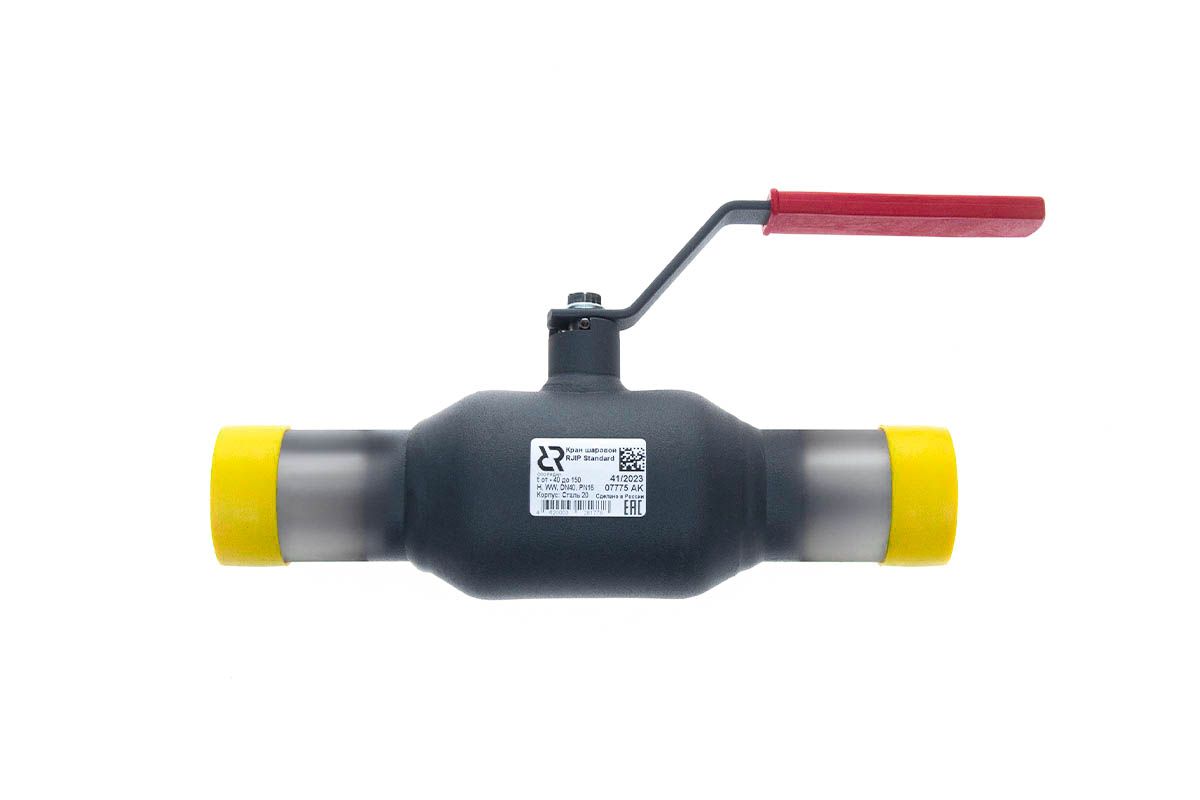

Тип присоединения определяет сам способ включения в трубопровод. Муфтовая арматура применяется в компактных инженерных узлах с резьбовым соединением. Фланцевая рассчитана на разборный монтаж и удобна там, где в будущем нужен сервис. Приварное исполнение выбирают для неразъемных линий. Эти варианты не являются «версиями одного и того же» для свободной замены: при изменении типа присоединения может потребоваться переработать узел.
BVR R, BVR DR, BVR FR: почему необходимо уточнение
Название серии помогает найти каталог и сузить подбор, но не должно превращаться в единственный критерий. Внутри одной линейки могут существовать разные диаметры, давления, материалы, ручные и приводные исполнения. Поэтому позиция вида «кран шаровой Ридан BVR» является начальной точкой для запроса, а не готовой спецификацией к закупке.
Для корректного сравнения нужны паспорт или карточка выбранного изделия. По ним сверяют габаритный чертеж, массу, межфланцевую длину, температуру, допустимую среду, материалы уплотнений и порядок монтажа. Если кран заменяется аналогом, проверяют не только присоединение, но и доступное пространство вокруг него: более высокий редуктор или привод может не поместиться в существующем шкафу ИТП.
Выбор между муфтовым и фланцевым исполнением
Муфтовый шаровой кран Ридан подходит для инженерных участков, где проект предусматривает резьбовое соединение. В заявке важно не упустить ВР/НР и размер присоединения. Фраза «кран на 1/2 дюйма» не описывает, какая резьба нужна с каждой стороны и требуется ли разъемное соединение для обслуживания оборудования.

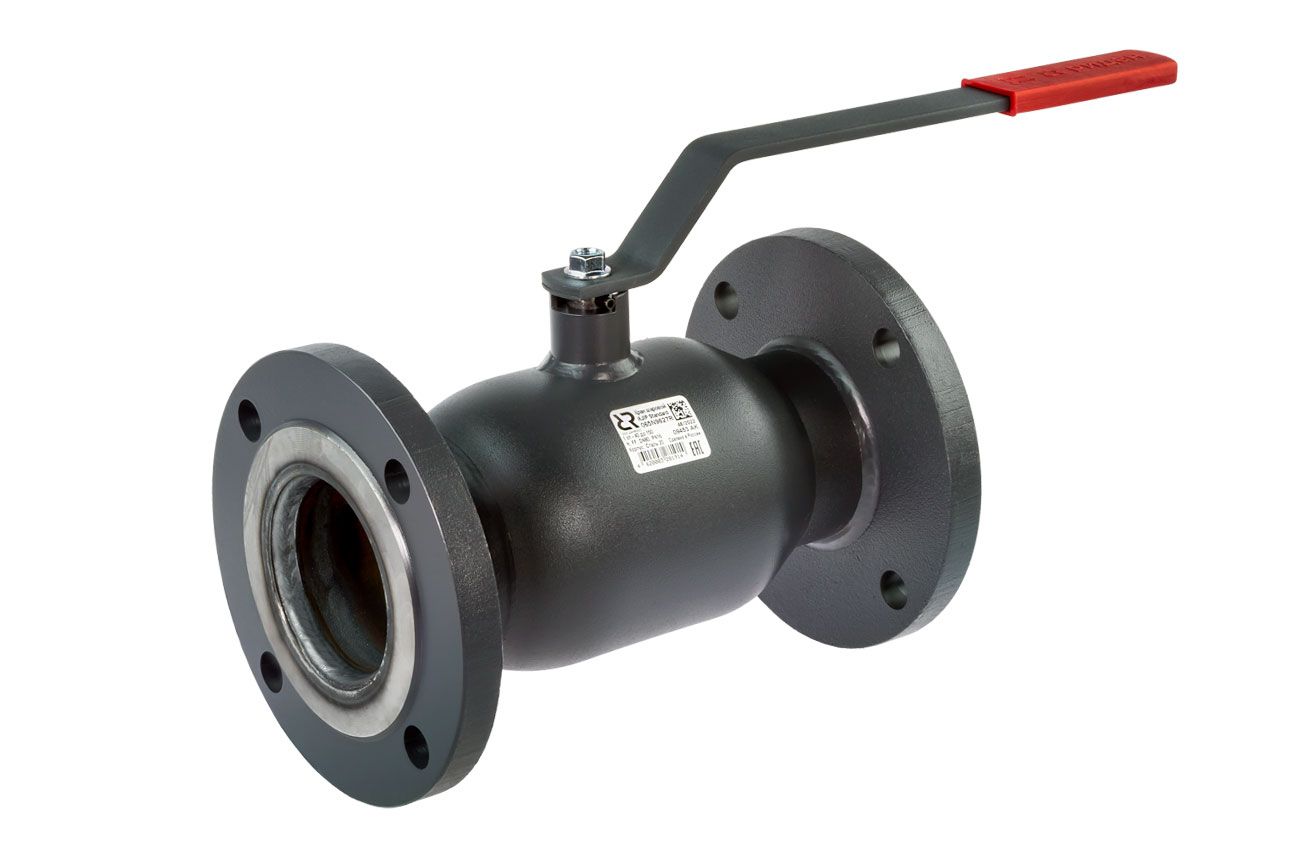

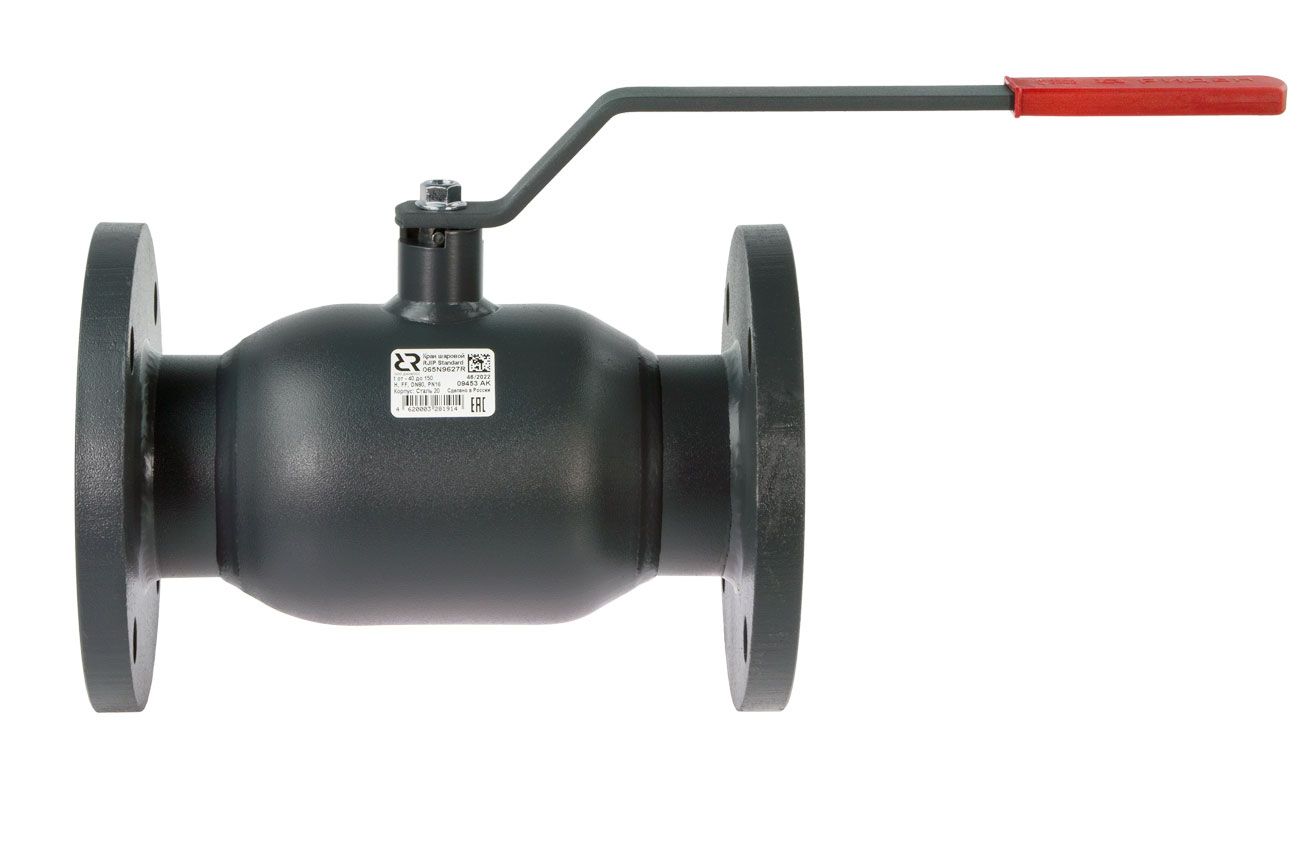

Фланцевый кран выбирают по комплексу монтажных параметров. Помимо DN и PN, понадобятся данные о стандарте фланцев, строительной длине и прокладках. При замене нельзя компенсировать разницу между строительными длинами случайным набором переходников: это увеличивает число соединений, меняет геометрию трубопровода и иногда создает недопустимую нагрузку на оборудование.
На действующих объектах лучше не исправлять несоосность труб стяжкой болтов. Сначала проверяют опоры, положение трубопровода и ответные фланцы. Кран должен устанавливаться без внешнего изгибающего усилия. Иначе даже качественная арматура будет работать в условиях, на которые она не рассчитана.
Полнопроходное исполнение и гидравлика контура

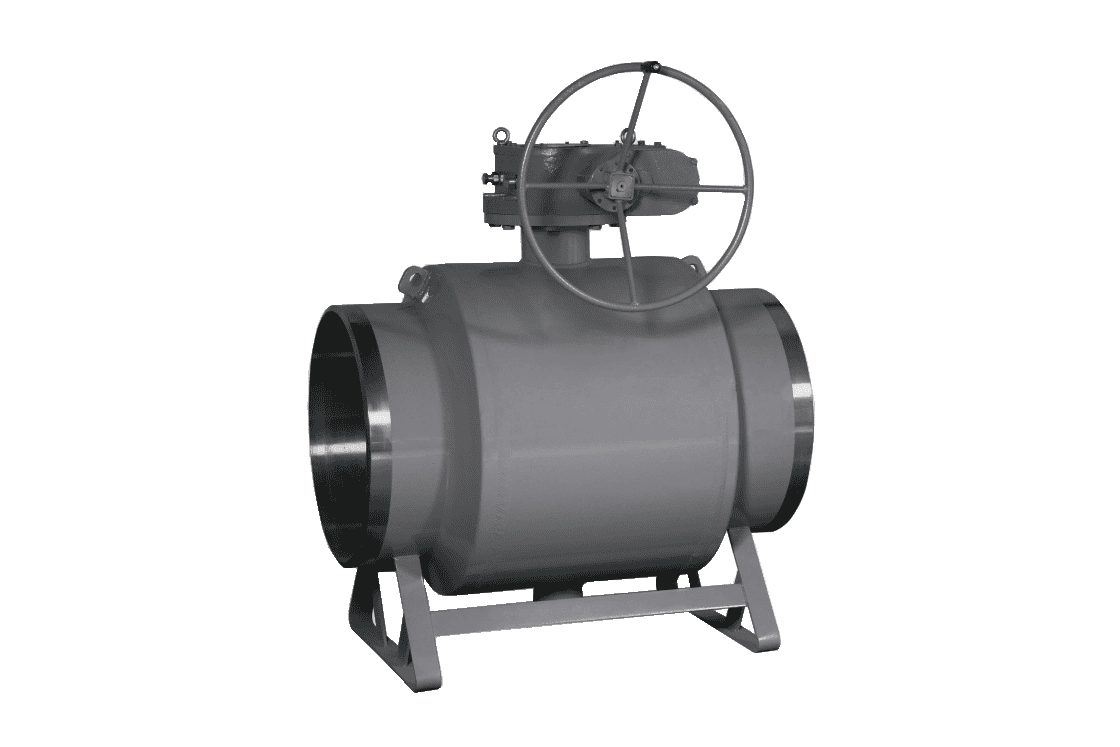

Полнопроходной шаровой кран Ридан выбирают, когда проект требует максимально сохранить проходное сечение. Такой фактор важен на магистральных линиях, возле насосов и на участках с рассчитанным расходом. При открытом кране среда проходит через отверстие в шаре с минимальным дополнительным сопротивлением по сравнению с более узким проходом.
Однако полнопроходность не является самостоятельным показателем качества. На второстепенной ветке расчет может допускать стандартный проход, а на другой линии определяющим станет давление, габарит или материал. Решение принимают по назначению позиции. При замене необходимо повторить требование проекта либо согласовать изменение с ответственным специалистом.
Подготовка к поставке крана с приводом
Если ранее установленный ручной кран заменяют арматурой с электроприводом, проверяют не только механическую часть. Нужно определить, какой сигнал управления использует автоматика, какое питание доступно на объекте, требуется ли дискретное или аналоговое управление, нужна ли обратная связь и какое положение должно быть задано при аварии питания.
Электропривод подбирают по крутящему моменту запорной арматуры, режиму работы и условиям окружающей среды. В техническом задании отражают класс защиты, температурные ограничения, время полного поворота и наличие ручного дублера. Для включения в диспетчеризацию необходима также схема подключения. Такой подход предотвращает распространенную проблему: кран механически установлен, но его невозможно корректно интегрировать в систему управления зданием.
Документы: что запросить до отгрузки
Для промышленной поставки документов не меньше, чем самой арматуры. В зависимости от объекта могут потребоваться паспорт шарового крана Ридан, сертификат или декларация, чертеж, сведения о классе герметичности, руководство по монтажу и эксплуатации. Полный перечень определяется требованиями заказчика, проекта и регламента входного контроля.
Проверять документы лучше до оплаты и отгрузки. На приемке сопоставляют артикул, DN, PN, исполнение, количество и маркировку с заказом. Если кран предназначен для замены, отдельно сверяют габаритный чертеж. Это защищает график работ: несоответствие, найденное до отправки, устраняется гораздо быстрее, чем проблема, обнаруженная при монтаже на объекте.
Типовые ошибки при заказе
Первая ошибка — выбирать кран только по бренду и диаметру. Второй распространенный случай — путать условный диаметр с размером резьбы или фактическим проходом. Третья ошибка — не указывать рабочую среду и температуру, предполагая, что любой шаровой кран подходит для воды и теплоносителя без ограничений.
Также проблемой становится отсутствие данных по строительной длине и фланцевому соединению. Заказчик получает качественное изделие, но не может установить его в существующую линию. Наконец, при подборе крана с электроприводом иногда не учитывают электропитание и сигналы управления. Избежать этих ситуаций позволяет короткий, но полный опросный лист до оформления заказа.
Как оформить заявку в ПроТепло
Чтобы быстро подобрать шаровой кран Ридан, отправьте имеющиеся данные: серию BVR R, BVR DR или BVR FR, артикул, DN/ДУ, PN/РУ, рабочую среду, температуру, тип присоединения и вариант управления. Для фланцевого крана приложите чертеж или укажите строительную длину и параметры фланцев. Для замены полезны фото маркировки, проектная позиция и несколько фотографий узла до демонтажа.
Специалисты ПроТепло помогут сверить исходные данные, подобрать совместимое исполнение и сформировать комплект документации для закупки. Это особенно важно, когда арматура включается в действующий тепловой или технологический контур и времени на переделку узла нет.
Итог
Шаровые краны Ридан стоит подбирать как проектную позицию: по идентификации серии, условиям среды, DN, PN, присоединению, строительной длине, проходу и управлению. Такой алгоритм полезен при новой комплектации и особенно при замене арматуры на работающем объекте. Он снижает риск несовместимости, ускоряет монтаж и дает возможность сразу подготовить необходимые документы для эксплуатации.
