Шаровые краны LD для промышленных трубопроводов: выбор исполнения, параметров и схемы установки
Шаровые краны LD применяют в промышленной трубопроводной инфраструктуре, тепловых сетях, котельных, тепловых пунктах и на технологических линиях. В таких системах арматура отвечает не просто за удобство отключения участка: от ее корректного подбора зависят герметичность, безопасность обслуживания, стабильность процесса и возможность провести ремонт без остановки всего объекта.
При выборе промышленного крана недостаточно назвать условный диаметр. Необходимо сопоставить рабочую среду, расчетные давление и температуру, тип трубопровода, присоединение, требования проекта и способ управления. В ПроТепло рассматривают эти параметры вместе — это помогает подобрать арматуру, которая будет совместима с системой и задачей конкретного узла.
Для каких объектов выбирают шаровые краны LD
Промышленные шаровые краны устанавливают на магистральных и распределительных трубопроводах воды, теплоносителя, пара и других сред, если исполнение крана допускает такую эксплуатацию. Они востребованы в системах теплоснабжения, котельных, ЦТП и ИТП, на объектах ЖКХ, производственных площадках, в насосных, на технологических контурах и инженерных сетях коммерческих зданий.
Основная функция крана — надежно отсечь поток. Поворот запорного шара на 90 градусов позволяет быстро открыть либо закрыть проход. Это удобно для аварийного отключения, вывода участка в ремонт, переключения технологической схемы и обслуживания оборудования. Важно помнить: шаровой кран не используют как устройство для постоянного дросселирования расхода. В промежуточном положении повышается локальная скорость среды и нагрузка на уплотнительные элементы. Для регулирования расхода или температуры в проект закладывают соответствующие регулирующие клапаны.

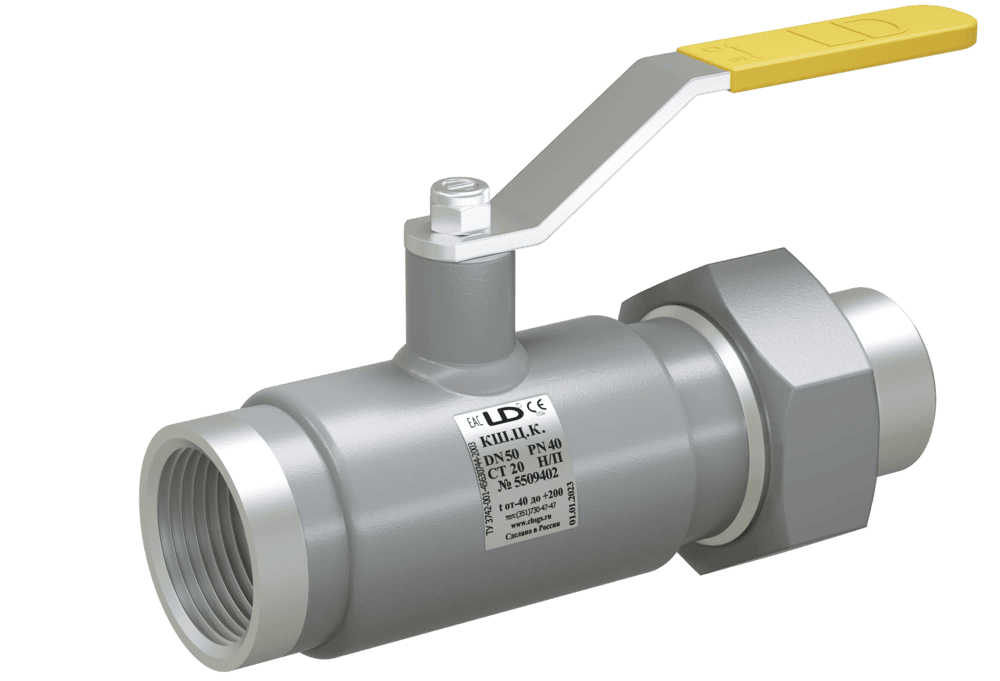

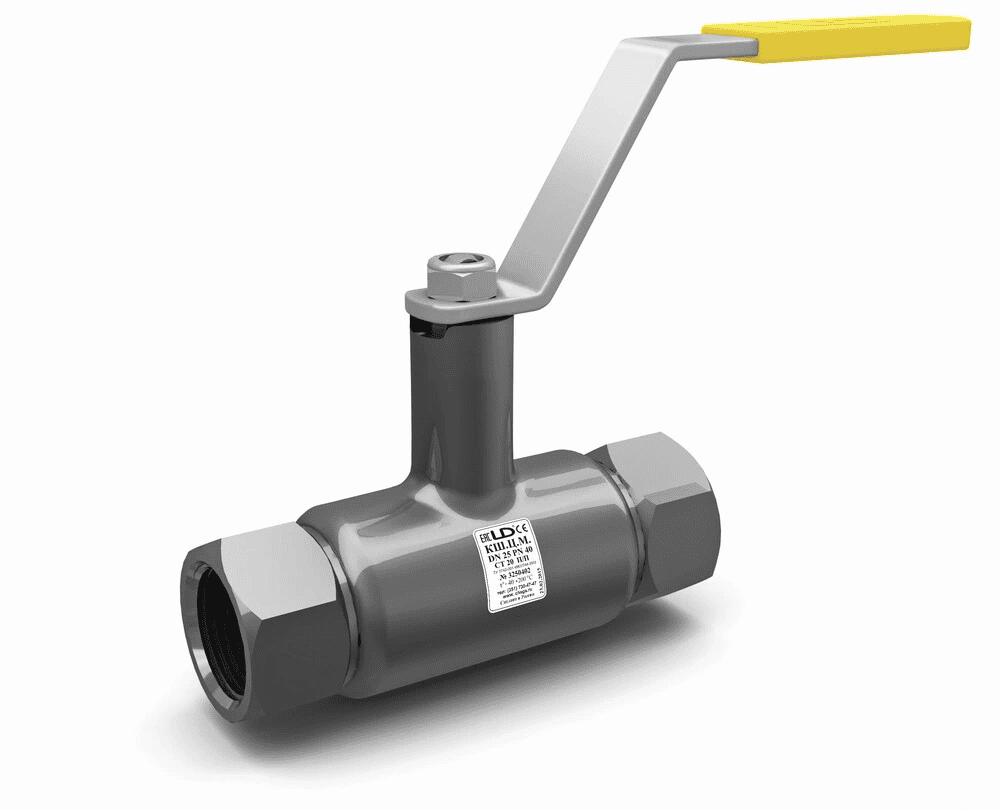

Конструкция и принцип работы
Запирающий элемент шарового крана — сферическая пробка с проходным отверстием. В открытом положении отверстие совпадает с осью трубопровода, в закрытом — развернуто поперек потока. Шар опирается на седла, а вращение передается через шток от рукоятки, редуктора или привода.
В промышленной эксплуатации значение имеют все элементы конструкции: материал корпуса, тип присоединительных патрубков, класс герметичности, материал седел, конструкция штока и уплотнений. Например, для стальных трубопроводов с высокими нагрузками обычно рассматривают стальные фланцевые или приварные исполнения. Решение о применении конкретной модели принимают по технической документации производителя и требованиям проекта, а не только по внешнему виду крана.
Фланцевые краны: решение для разборных узлов

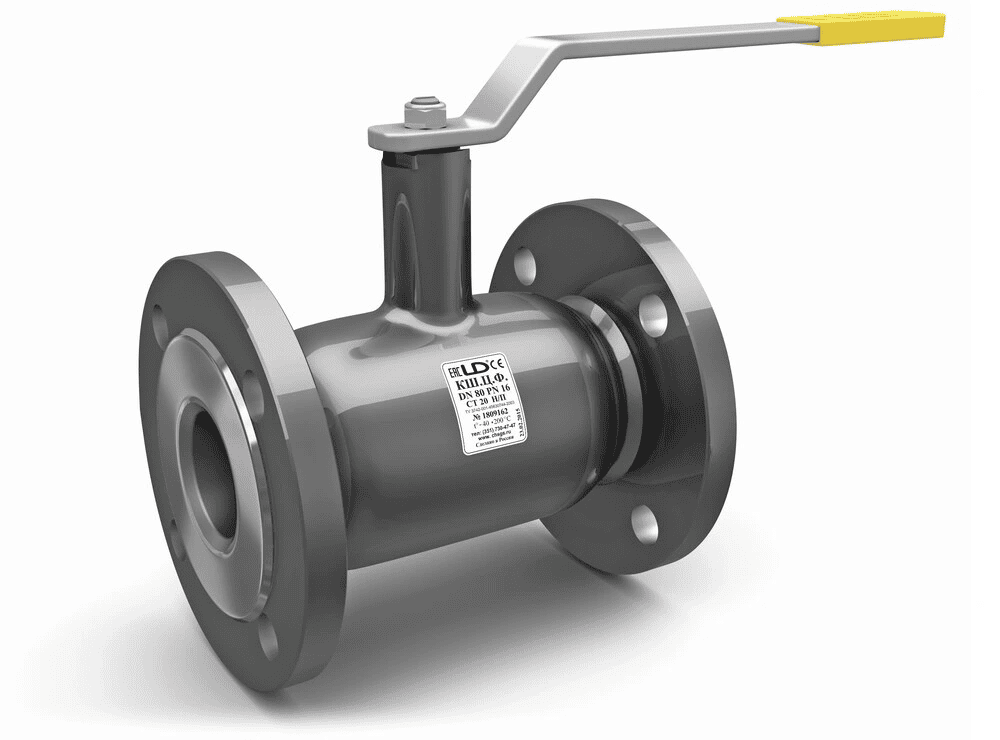

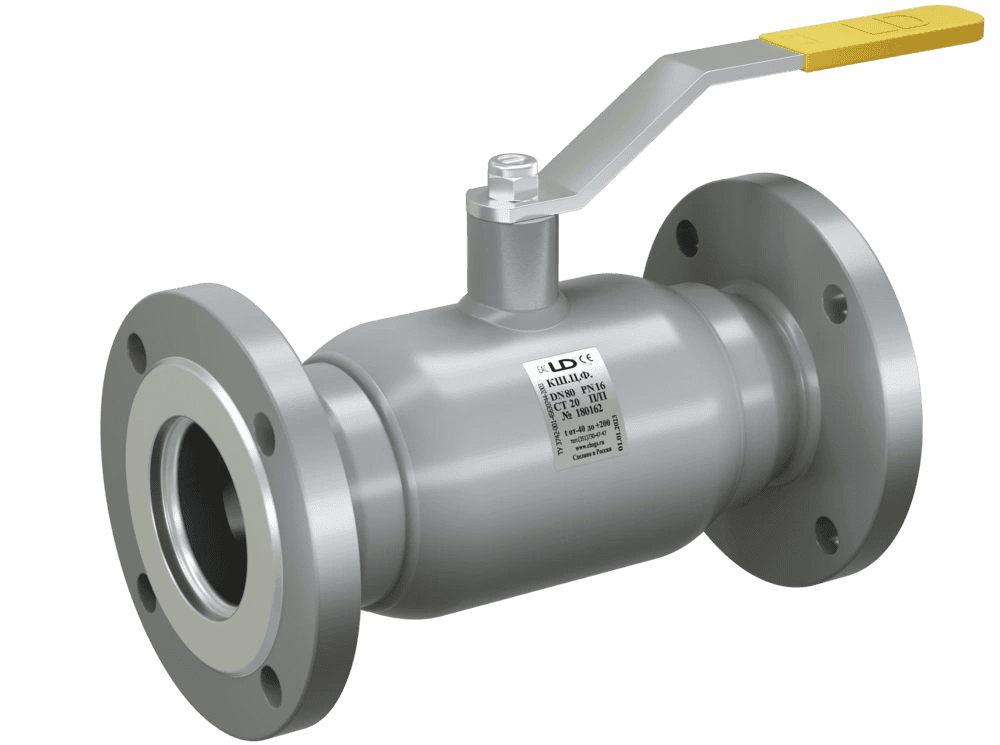

Фланцевый шаровой кран LD используют там, где требуется прочное разъемное соединение и возможность обслуживания арматуры. Такое исполнение распространено на трубопроводах с условными диаметрами DN 40, DN 50, DN 80, DN 100, DN 150, DN 200 и выше. Фланцевое присоединение облегчает демонтаж крана для ревизии или замены без вырезания участка трубы.
При подборе фланцевой арматуры проверяют совпадение DN, номинального давления, присоединительных размеров фланцев и межфланцевой строительной длины. Также оценивают рабочую среду и температурный режим. Неверно ориентироваться только на «подходящие болты»: даже при физически совпадающем соединении кран может не соответствовать проектному давлению или температуре.
Для монтажа фланцевого узла нужны ровные и соосные поверхности. Нельзя стягивать несоосный трубопровод болтами крана — такая практика создает дополнительные напряжения в корпусе и фланцах. Уплотнительные прокладки выбирают с учетом среды и температуры, а затяжку крепежа выполняют равномерно, по диагонали и с контролем усилия.

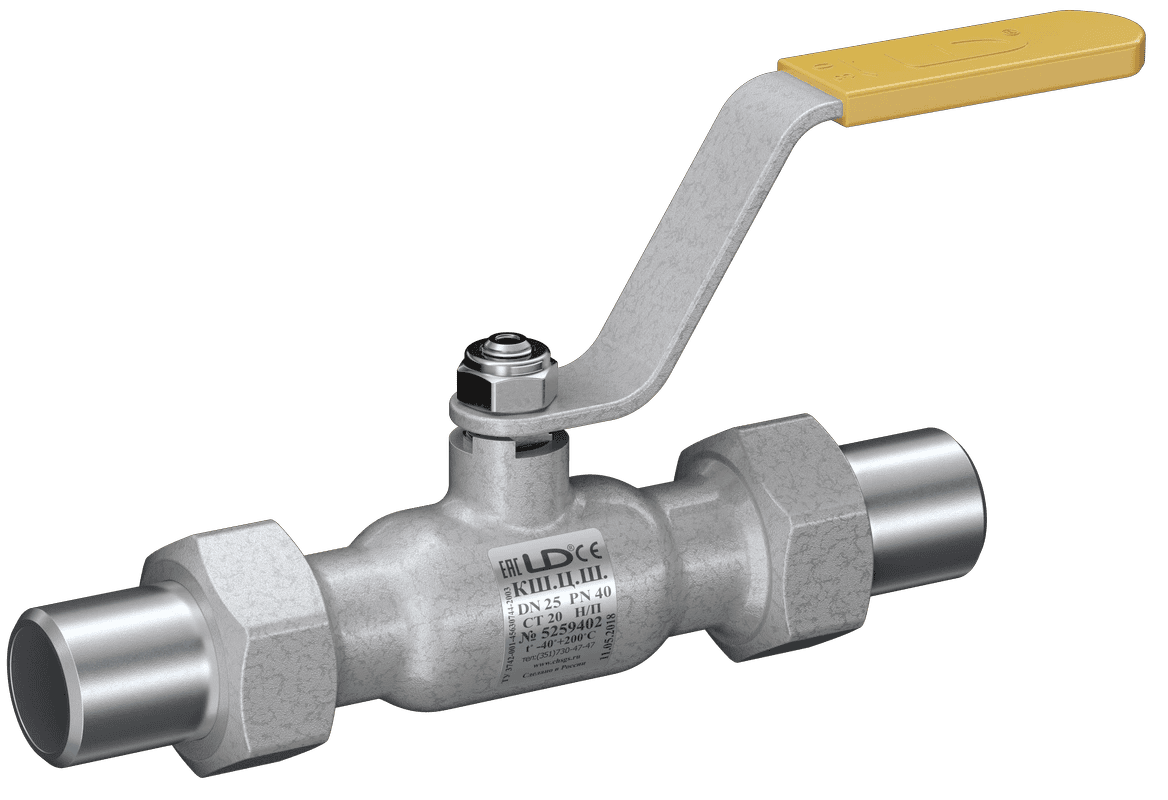

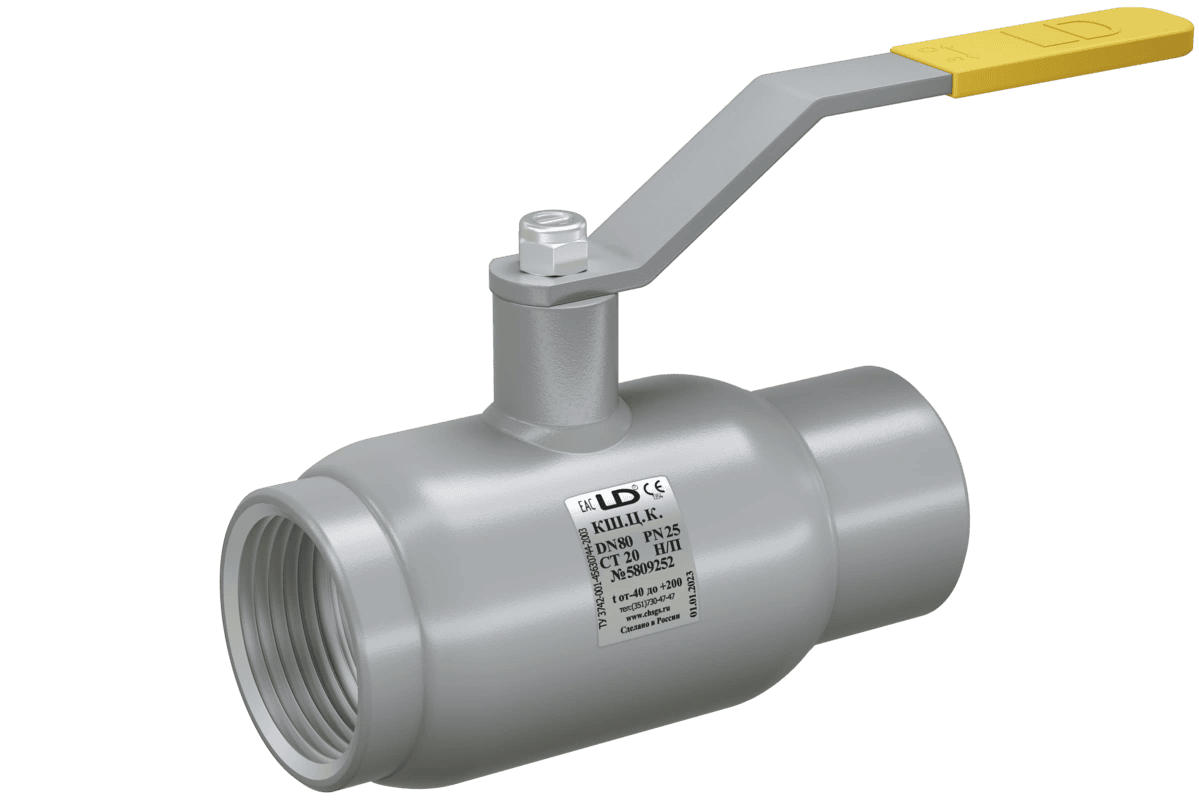

Приварные и цельносварные исполнения

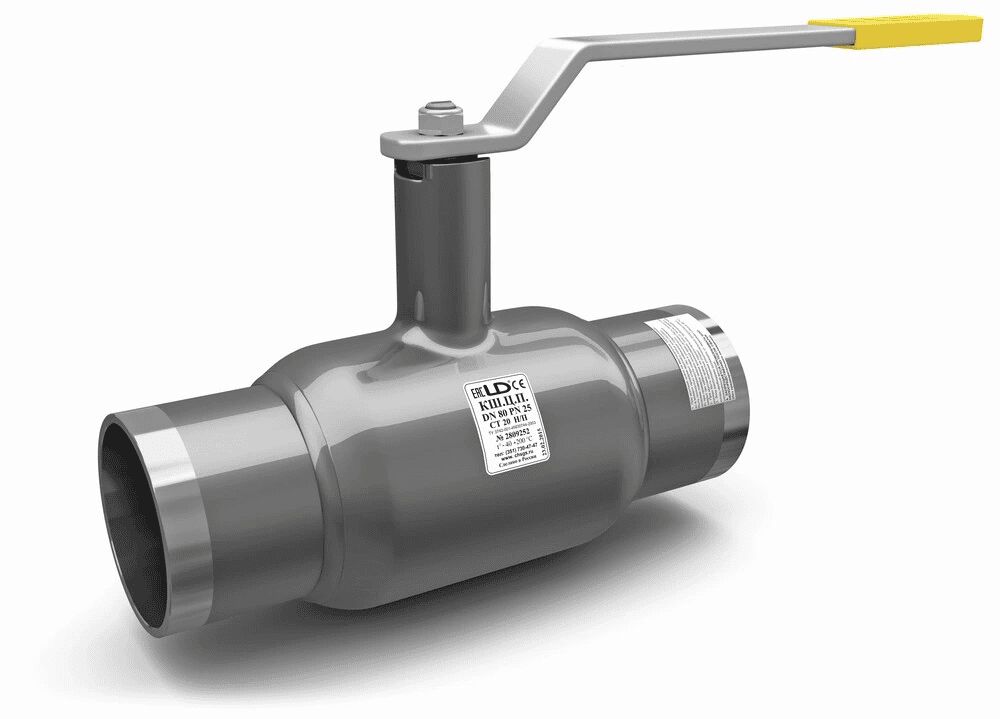

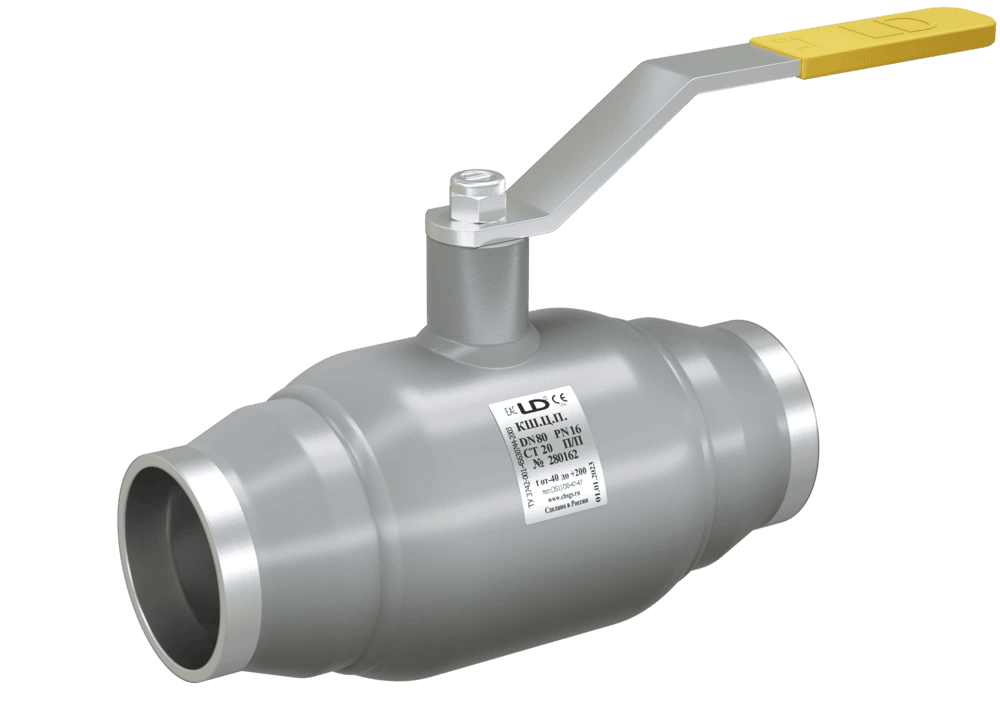

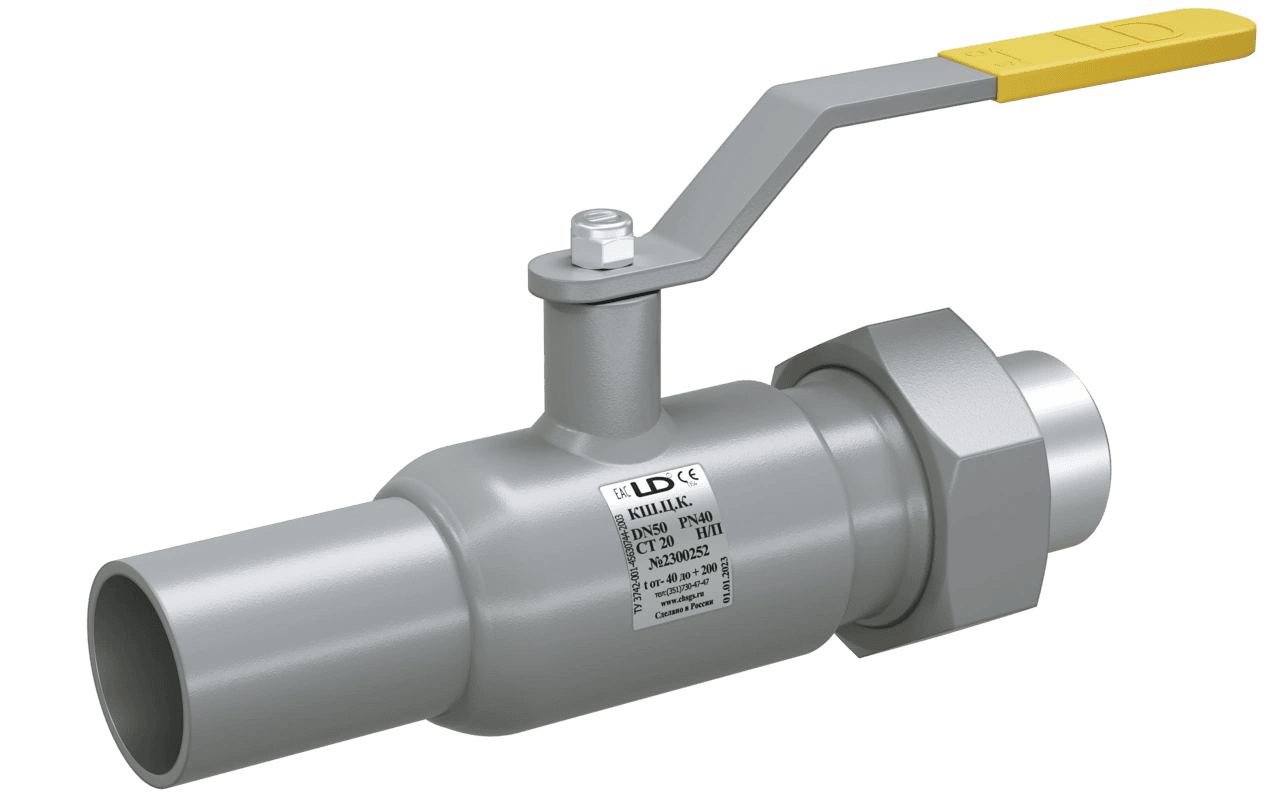

Шаровой кран под приварку выбирают для неразъемных трубопроводов, где приоритетны прочность соединения и минимальное число потенциальных мест утечки. Это типовое решение для тепловых и технологических сетей при условии, что выбранная модель и технология сварки соответствуют проекту. Перед сварочными работами необходимо изучить паспорт изделия: производитель устанавливает требования к подготовке, режимам работ и положению запорного элемента.
Цельносварные модели особенно уместны на участках, которые не предполагают регулярного демонтажа. Их выбор должен учитывать дальнейшую стратегию обслуживания: при необходимости замены арматуры потребуется вырезать участок трубопровода. Там, где доступ для ремонта ограничен, полезно заранее предусмотреть обводную линию, компенсационные элементы или ремонтные вставки — если это предусмотрено проектом.
Стальной корпус и марка материала
Стальные шаровые краны применяют на промышленных объектах благодаря механической прочности и возможности работы в условиях, для которых бытовая арматура не предназначена. Однако понятие «стальной кран» не описывает всех характеристик изделия. В техническом задании и спецификации следует фиксировать марку стали, исполнение корпуса, материал внутренних деталей и требования к стойкости в рабочей среде.
Для наружных сетей и низкотемпературных условий может быть актуальна сталь 09Г2С, но применимость каждого исполнения подтверждают паспортом и проектными требованиями. Температурный диапазон, давление и допустимая среда определяются конкретной моделью. Использовать общие сведения о материале вместо технической документации нельзя: одинаковая марка стали не отменяет различий в конструкции, уплотнениях и присоединениях.
Полнопроходной или стандартнопроходной кран

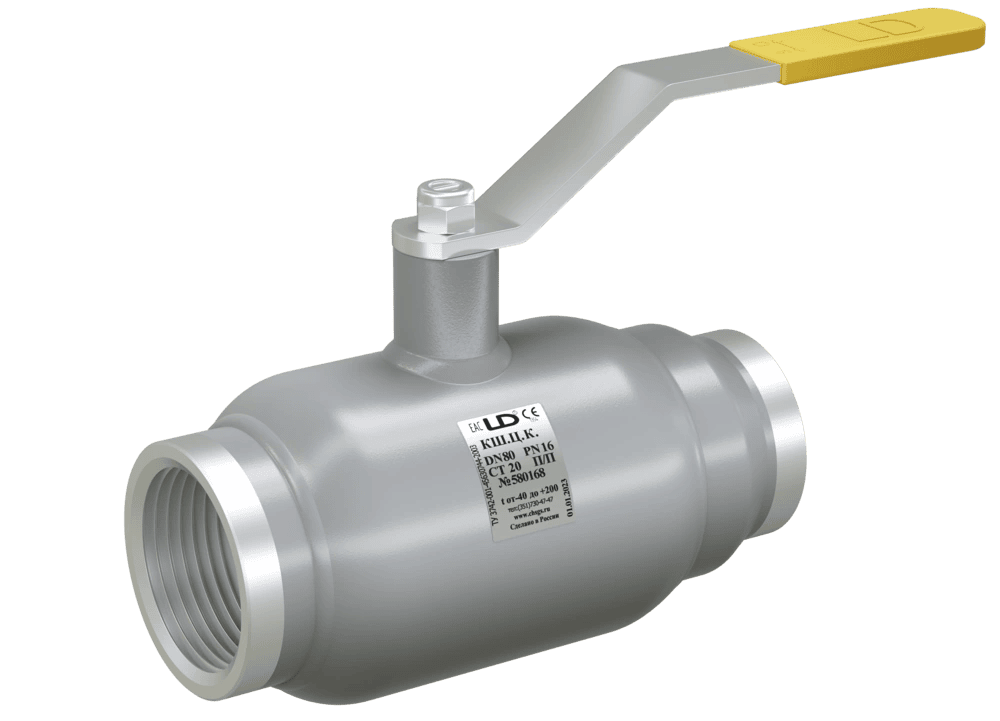

Полнопроходной шаровой кран имеет отверстие в шаре, близкое к внутреннему диаметру трубопровода. В полностью открытом состоянии он снижает гидравлическое сопротивление участка. Такое решение выбирают для магистралей, насосных линий и контуров, где важно сохранить расчетный расход и не создавать лишних потерь давления.
У стандартнопроходного исполнения диаметр прохода меньше. Оно может быть рациональным для участков, где небольшое дополнительное сопротивление не влияет на режим работы системы. Определять нужный тип следует по гидравлическому расчету и назначению линии. Если кран расположен на всасывающей линии насоса или на ключевой магистрали, вопрос проходного сечения особенно важен. Если же арматура отключает вспомогательную ветку, приоритет может быть у компактности и экономической целесообразности.
Как читать DN, ДУ, PN и РУ
В промышленной арматуре используют понятия номинального диаметра DN, или ДУ, и номинального давления PN, или РУ. DN 50 означает условный диаметр присоединения, а не обязательно точно измеренный внутренний размер каждого элемента. PN или РУ указывает на номинальный класс давления, но допустимый режим также зависит от температуры и конструктивного исполнения.
Для надежного выбора нужны исходные данные: условный диаметр трубопровода, рабочее и испытательное давление, температура, среда, материал трубы, способ присоединения, положение крана в схеме и требуемый тип управления. Если спецификация содержит обозначение DN 80 PN 16, его нельзя заменять «похожим» краном другого типоразмера без проверки всех параметров. Именно на таких заменах чаще всего возникают сложности при монтаже и сдаче объекта.
Ручное управление, редуктор и привод
На небольших диаметрах шаровые краны часто имеют ручной рычаг. При увеличении DN и крутящего момента управление рукояткой становится неудобным или небезопасным, поэтому применяют механический редуктор. Он уменьшает усилие оператора, позволяет точнее контролировать поворот и делает работу с крупногабаритной арматурой более предсказуемой.
Если кран должен работать по сигналу диспетчеризации, в автоматическом цикле или из удаленного пункта управления, рассматривают электропривод либо другой подходящий привод. При его подборе оценивают не только посадочное соединение с краном, но и требуемый крутящий момент, напряжение питания, режим работы, класс защиты, время поворота и возможность ручного дублера. Для ответственных объектов важны концевые выключатели, индикация положения и сценарий поведения при потере питания.
Требования к подбору для теплоснабжения и технологических сетей
В тепловых сетях арматура испытывает циклические нагрузки от изменения температуры и давления. Поэтому для шарового крана важны запас по параметрам, соответствие теплоносителю и правильный монтаж. На технологических линиях дополнительно учитывают химический состав среды, наличие твердых частиц, вязкость, требования к герметичности и допустимость двунаправленного потока.
Для каждой позиции в ведомости желательно зафиксировать: наименование и тип крана, DN, PN, материал корпуса, тип прохода, тип присоединения, способ управления, рабочую среду и температурный диапазон. Если проект требует паспорт, сертификат, декларацию или другие документы, их следует запросить до поставки. Это уменьшает риск, что арматура окажется неподходящей уже на этапе входного контроля.
Монтаж: что влияет на ресурс крана
До установки проверяют маркировку, комплектность, отсутствие повреждений корпуса и состояние присоединительных поверхностей. Трубопровод очищают от окалины, сварочных брызг и механических загрязнений. Частицы, попавшие внутрь, способны повредить седла и нарушить герметичность уже при первом цикле открытия.
Кран размещают так, чтобы к рукоятке, редуктору или приводу оставался доступ для управления и обслуживания. При монтаже необходимо исключить передачу на корпус изгибающих нагрузок от трубопровода. После сборки проводят испытания в порядке, предусмотренном проектом и регламентом объекта. Если обнаружена течь, не следует пытаться устранить ее избыточной затяжкой крепежа: сначала определяют причину — несоосность, неверную прокладку, загрязнение, дефект резьбы или несоответствие компонентов.
Как сформировать заявку на промышленный шаровой кран LD
Чтобы мы быстро подобрали совместимый вариант, укажите в заявке среду, DN или ДУ, номинальное и рабочее давление, температуру, тип присоединения — фланцевое или под приварку, — исполнение прохода и способ управления. Для фланцевого крана полезно добавить стандарт фланцев и строительную длину, для приварного — данные о трубопроводе и требования проекта. При необходимости приложите спецификацию или фрагмент схемы.
Такой подход исключает типичную ошибку, когда вместо промышленного крана для технологической линии выбирается арматура, совпадающая только по условному диаметру. В ПроТепло поможем проверить исходные параметры, подобрать шаровые краны LD для промышленного применения и подготовить комплект технической документации для закупки и монтажа.
Главное
Промышленный шаровой кран — часть инженерной системы, а не отдельная универсальная деталь. Его выбирают по условиям эксплуатации и проектным данным: DN, PN, рабочей среде, температуре, материалу корпуса, проходу, способу присоединения и типу управления. Корректно подобранная фланцевая, приварная или цельносварная арматура позволяет безопасно отключать участки сети, проводить обслуживание и сохранять расчетный режим трубопровода.
