Шаровые краны АДЛ и БИВАЛ: как выбрать арматуру для проектной поставки
Выбор шарового крана для промышленного объекта начинается не с диаметра и не с цены в каталоге. Сначала определяют место арматуры в системе: она будет стоять на тепловой магистрали, в обвязке теплообменника, на линии подготовки воды, в насосной, на технологическом трубопроводе или на вспомогательном контуре. От роли узла зависят требования к корпусу, присоединению, герметичности, обслуживанию и сопроводительным документам.
Шаровые краны АДЛ, в том числе арматуру БИВАЛ, целесообразно подбирать как полноценную проектную позицию. В ПроТепло рекомендуем составлять опросный лист до запроса цены: это исключает случайную замену «похожим» изделием, снижает число согласований и помогает поставлять оборудование, готовое к монтажу.
С чего начинается выбор: карта условий эксплуатации
Первый вопрос — какая среда проходит по трубопроводу. Вода, подготовленная вода, теплоноситель, паровой конденсат, сжатый воздух и технологические жидкости предъявляют разные требования к проточной части и уплотнениям. Необходимо учитывать наличие механических включений, химическую активность, вязкость, риск коррозии и температурные циклы. Универсальная формулировка «для воды» недостаточна, если речь идет о производственном контуре или тепловом пункте.
Второй вопрос — режим давления и температуры. В техническом задании фиксируют рабочие значения, расчетный максимум, гидравлические испытания и температурный диапазон. Обозначение PN или РУ показывает номинальный класс давления, но применимость крана всегда оценивают вместе с температурой. Для высокотемпературных участков необходимо сверять данные паспорта именно выбранного исполнения, а не ориентироваться на общую информацию о серии.
Третий вопрос — условия размещения. Арматура в колодце, подземной камере, стесненном помещении или на открытой площадке требует особого подхода к защите корпуса, доступу для управления и регламенту обслуживания. Если в будущем предполагается автоматизация, место для привода, кабельных вводов и ручного дублера предусматривают заранее.
Материал корпуса как инженерное решение
Стальной шаровой кран БИВАЛ обычно рассматривают для промышленных трубопроводов, тепловых сетей и оборудования, где требуются прочность и совместимость со стальной обвязкой. При этом в заявке полезно указать не только слово «стальной», но и необходимую марку материала, допустимую температуру, вид присоединения и требования проекта к антикоррозионной защите.

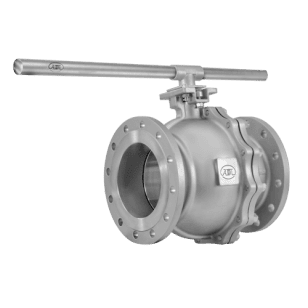

Нержавеющие шаровые краны АДЛ выбирают для сред и условий, где важна повышенная коррозионная стойкость. Такой выбор должен быть обоснован свойствами конкретной среды. Нержавеющая сталь не является автоматическим решением для любой задачи: значение имеют химический состав жидкости, температура, концентрация примесей и совместимость всех деталей, контактирующих со средой.
Латунный шаровой кран АДЛ может использоваться в инженерных узлах небольшого диаметра, например в обвязке приборов и на вспомогательных линиях, если это допускают параметры выбранной модели. В промышленной заявке его также оценивают по давлению, температуре и среде. Сам материал корпуса не определяет границы применения без учета конструкции и паспортных характеристик.
БИВАЛ в спецификации: как не потерять важные параметры
Для закупки необходимо установить, какой именно вариант предусмотрен: диаметр, давление, материал, присоединение, проходное сечение и управление.
Например, обозначение КШТ или КШГ в рабочем документе лучше не трактовать самостоятельно по сокращению. Правильный порядок — сверить его с паспортом, каталогом производителя или проектной спецификацией. Так удается избежать подмены исполнения, особенно когда на объекте одновременно используются краны для разных сред или монтажных схем.
Если закупка идет на замену, полезно приложить фото маркировки и габаритного узла. По ним можно проверить не только условный диаметр, но и строительную длину, компоновку рукоятки либо редуктора, вид сварных патрубков или параметры фланцев. Для монтажной бригады эти детали часто важнее, чем совпадение общего названия в накладной.
Разъемный или неразъемный трубопроводный узел

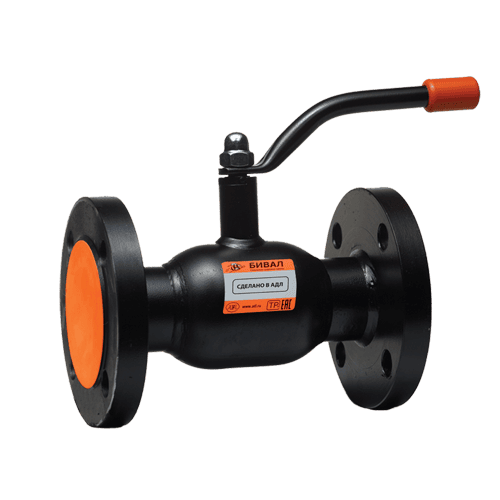

Фланцевый кран выбирают, когда система должна оставаться обслуживаемой. Его можно демонтировать для ревизии, диагностики или плановой замены без вырезания трубопровода. Но фланцевое соединение требует точной геометрии: совпадения DN, PN, стандарта ответных фланцев, строительной длины и правильного подбора прокладки. Краны АДЛ шаровые фланцевые стоит включать в проект только после сверки этих данных.

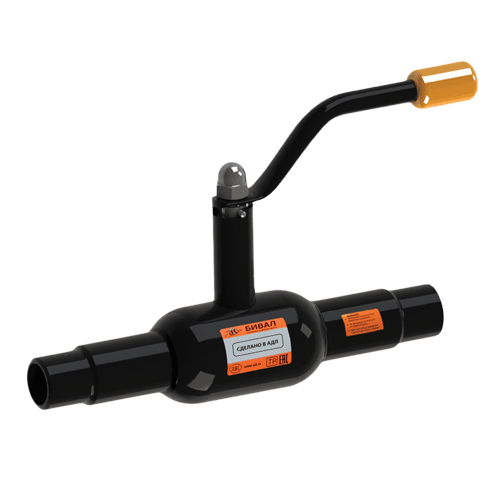

Приварной вариант уместен на постоянных линиях, где приоритетом становятся компактность и минимальное количество разъемных соединений. Здесь заранее анализируют будущую ремонтопригодность: доступ для сварочных работ, возможность отключения участка, наличие обходной линии или ремонтной вставки. После монтажа изменить такую позицию сложнее и дороже, поэтому проверка исходных параметров до отгрузки особенно важна.
Муфтовый шаровой кран применяют на участках с резьбовым присоединением. Помимо типоразмера нужно указать внутреннюю или наружную резьбу и требуемую комбинацию сторон. В промышленной обвязке резьбовой узел может быть частью измерительной линии, дренажа или подключения оборудования; требования к доступу и уплотнению соединения остаются такими же важными, как и для крупной арматуры.
Как выбрать проходное сечение
Полнопроходная арматура сохраняет близкое к трубе проходное сечение в положении «открыто». Она востребована там, где дополнительное сопротивление способно изменить расход или повлиять на режим оборудования: на магистрали, рядом с насосом, на линии опорожнения большого участка. Проектировщик может прямо указывать это требование в спецификации.
Стандартнопроходное исполнение может быть рационально для второстепенных веток, если расчет допускает местное сопротивление. Выбирать проход «с запасом» на каждой позиции не всегда технически и экономически оправданно. Гораздо важнее сохранить логику проекта: для каждого участка понимать, что критично — расход, компактность, возможность демонтажа, давление или устойчивость к среде.
Управление: ручное, с редуктором или автоматическое
Способ управления выбирают по условному диаметру, месту установки и технологическому сценарию. Рычаг удобен на доступных небольших кранах. Если усилие поворота велико или арматура расположена на высоте, применяют редуктор. Он делает работу оператора безопаснее и позволяет управлять крупным краном без чрезмерной нагрузки.
Для автоматизированных систем подбирают приводную арматуру. Важно заранее согласовать напряжение питания, управляющий сигнал, требуемый крутящий момент, время поворота, степень защиты и наличие обратной связи о положении. Ошибка на этом этапе приводит к тому, что поставленный кран нельзя подключить к существующей автоматике или разместить в шкафу из-за габаритов привода.
Что включить в техническую часть заявки
Полная заявка на шаровой кран АДЛ или БИВАЛ содержит: наименование серии или артикул, DN/ДУ, PN/РУ, рабочую среду, рабочие температуру и давление, материал корпуса, тип прохода, способ присоединения и управление. Для фланцевого исполнения добавляют строительную длину и параметры ответных фланцев. Для сварного — данные о трубопроводе и требования к монтажу. Для крана с приводом — электрические и управляющие характеристики.
Если объект требует технический паспорт, сертификат, декларацию, чертеж, инструкцию по монтажу или сведения о герметичности, это следует отметить еще в заявке. Тогда документы будут включены в комплект поставки, а не станут причиной задержки при входном контроле. Для закупки по проекту удобно приложить строку спецификации и отметить, допускается ли эквивалент.
Входной контроль до передачи в монтаж
После поставки сверяют маркировку, артикулы, количество и документы. Особое внимание уделяют DN, PN, присоединению, строительной длине и целостности защитных поверхностей. Повреждения фланцевых уплотнительных поверхностей, загрязнение патрубков или несоответствие габаритов лучше выявить на складе, а не после того, как кран поднят в труднодоступный узел.
Для фланцевого соединения проверяют состояние прокладок и крепежа, для приварного — подготовку торцов и наличие монтажного регламента, для приводного — комплектность электромеханической части. Результаты контроля фиксируют в принятом на объекте порядке. Такой подход помогает сохранить сроки пусконаладочных работ и снижает риск повторной поставки.
Как ПроТепло помогает с подбором
Чтобы получить технически корректное предложение, направьте нам проектную позицию, опросный лист или данные существующего узла. Если есть только общая формулировка — например, «кран шаровой АДЛ», «БИВАЛ КШТ» или «BV15» — мы уточним критичные параметры и предложим дальнейшие шаги по идентификации. При необходимости можно сверить комплект документов и совместимость со схемой трубопровода до размещения заказа.
Такой порядок особенно полезен для поставки на действующие объекты, где остановка участка ограничена по времени. Подбор по полным исходным данным дает возможность привезти арматуру, которая соответствует проекту, условиям работы и реальным габаритам монтажного места.
Главное
Шаровые краны АДЛ и БИВАЛ для промышленного применения выбирают через параметры среды и жизненного цикла узла, а не по одному названию или диаметру. Материал корпуса, конструкция присоединения, проходное сечение, управление и документация образуют единое решение. Чем точнее описана позиция в заявке, тем надежнее поставка, проще монтаж и предсказуемее дальнейшая эксплуатация системы.
