Гибкие вставки Ридан ZKV: как заменить виброкомпенсатор в насосном узле

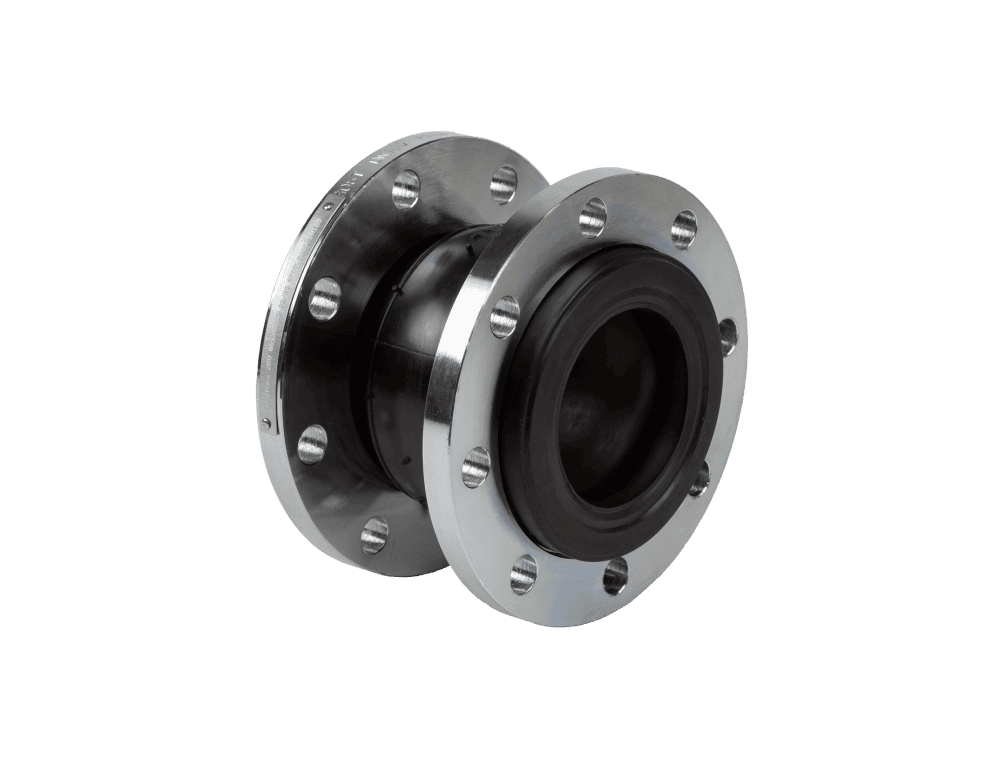

Гибкая вставка Ридан ZKV применяется в обвязке насосов, теплообменников и другого оборудования, которое передает вибрацию на трубопровод. При замене такой детали важно сохранить не только номинальный диаметр. Нужно проверить присоединение, строительную длину, давление, температуру среды и доступный ход резиновой части. Иначе новая вставка может не встать в существующий узел или быстро выйти из строя после запуска.
Наши специалисты подбирают вставки ZKV Ридан для действующих инженерных систем по данным, собранным до снятия старой позиции.
Когда требуется замена гибкой вставки
Поводом для замены обычно становятся трещины на резиновой части, подтекание по фланцам, постоянная деформация сильфона или заметное увеличение вибрации на трубопроводе. Иногда вставку меняют при реконструкции насосной, замене агрегата или изменении режима работы контура.
Не стоит менять компенсатор только по принципу «такой же размер». Причина повреждения может быть в неправильных опорах, чрезмерном смещении труб, гидравлических ударах, неподходящей среде или слишком высокой температуре. Если не устранить проблему в узле, новая вставка будет работать с той же перегрузкой.
Перед демонтажом сфотографируйте общий вид обвязки, шильдик изделия и оба фланцевых соединения. Зафиксируйте расстояние между ответными фланцами в свободном состоянии, условный проход, давление и температуру линии. Эти сведения позволяют подобрать гибкую вставку Ридан без лишних переходников и переделки трубы.
Что означает ZKV
ZKV — обозначение серии гибких антивибрационных вставок Ридан. Его достаточно, чтобы начать поиск, но недостаточно для заказа. Внутри линейки могут отличаться диаметры, фланцевые размеры, допустимые параметры и материалы. Поэтому в заявке лучше указывать полный артикул или прикладывать паспорт существующего изделия.
Если артикул не сохранился, отправьте данные по диаметру, давлению, среде, температуре и фотографии. Для фланцевой вставки также важны строительная длина, расположение отверстий и тип ответных фланцев. Даже при одинаковом DN разница в габаритах может не дать установить изделие между уже смонтированными трубами.
Почему важна длина в свободном состоянии
В нормальном положении вставка не растянута, не сжата и не перекошена. Если расстояние между фланцами больше расчетного, сильфон постоянно работает на растяжение; если меньше — на сжатие. В обоих случаях ресурс снижается, а риск течи по соединению возрастает.
При замене не пытайтесь «подтянуть» трубы болтами через гибкую часть. Вставка не служит инструментом для исправления несоосности или длины трубопровода. Сначала корректируют опоры и геометрию линии, затем устанавливают компенсатор в его нормальное положение.
Фланцевое соединение и крепеж

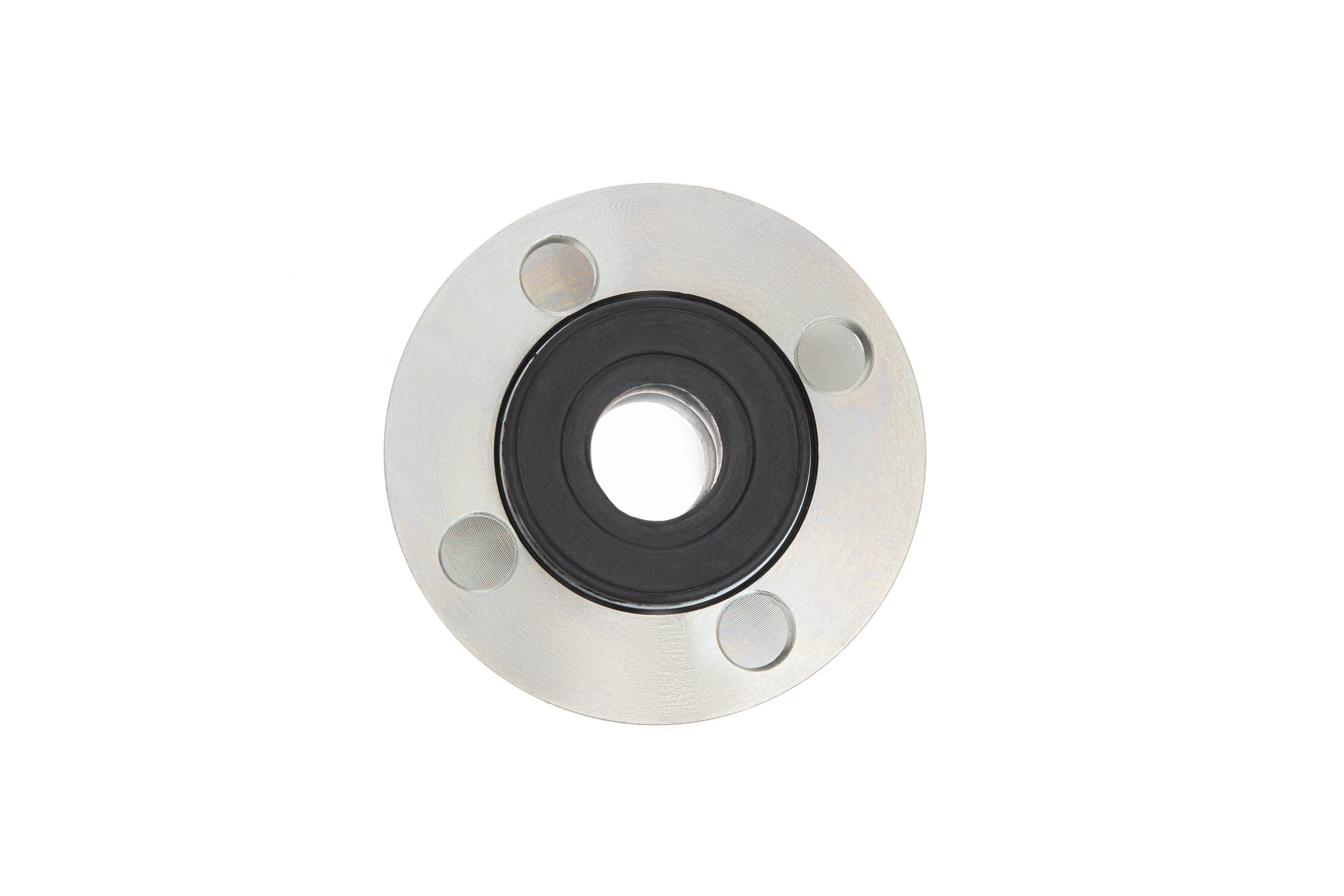

Фланцевую вставку Ридан устанавливают между подготовленными ответными фланцами. До сборки удалите с поверхностей остатки прежних уплотнений и загрязнение. Фланцы должны быть параллельны и расположены соосно. Если труба давит на корпус сбоку, резиновая часть будет работать неправильно.
Болты затягивают постепенно и по диагонали. Неравномерное усилие может перекосить фланец и вызвать подтекание. После пуска жидкости осмотрите соединение: эластичная часть не должна тереться об опоры, изоляцию, кабели или соседнее оборудование во время работы агрегата.
Среда, температура и рабочее давление
При подборе оценивают DN и среду в контуре. Для воды и теплоносителя обычно подходят соответствующие водяные исполнения, но окончательное решение принимают по паспортным данным конкретной модели. Для нефтепродуктов, химически активных составов и нагретых сред может понадобиться другой эластомер.
Допустимое давление определяют с учетом температуры. При нагреве свойства резины меняются. Если в контуре есть гидроудары или резкие пуски насосов, сообщите об этом отдельно: нагрузки влияют на выбор вставки и необходимость защиты узла.
Как проверить узел после установки
После монтажа наполняйте контур плавно и проверьте фланцы на герметичность. При первом пуске насоса убедитесь, что гибкая часть не растягивается чрезмерно, не скручивается и не уходит в сторону. Ее функция — изолировать вибрацию, а не удерживать вес трубы или исправлять трассировку.
Полезно назначить повторный осмотр после первых дней работы. Он позволяет проверить крепеж, состояние резины и положение трубопровода под нагрузкой. При появлении трещин, вздутий или подтеканий остановите участок и выясните причину до дальнейшей эксплуатации.
Данные для заявки
Для подбора вставки ZKV Ридан направьте артикул или серию, DN/ДУ, PN/РУ, среду, температуру и строительную длину. Для замены приложите фото шильдика, фланцев и общего вида узла. Если оборудование создает заметную вибрацию или в системе есть гидроудары, сообщите об этом заранее.
Мы проверим совместимость с существующей обвязкой, определим нужную комплектацию и подготовим документы. Это позволит заменить виброкомпенсатор без лишних простоев и сохранить нормальную работу насосного узла.
Главное
При замене вставки Ридан ZKV одного диаметра недостаточно. Нужны данные о присоединении, свободной длине, среде, температуре, давлении и состоянии трубопровода. Точная заявка упрощает установку новой детали и снижает вибрационную нагрузку на систему.
