Гибкие вставки АДЛ FC: как снизить нагрузку на насосный агрегат
Гибкая вставка АДЛ FC помогает отделить насосный агрегат от жесткой трубопроводной обвязки. Она снижает вибрационную нагрузку на фланцы и присоединенные трубы, поэтому насосный узел работает тише и не передает колебания дальше по системе. Для промышленного объекта важно подобрать такую вставку с учетом не только диаметра, но и реального режима линии.
Мы рекомендуем рассматривать фланцевую гибкую вставку как часть насосной обвязки. Она должна соответствовать рабочей среде, давлению, температуре, расположению опор и геометрии трубопровода. Тогда эластичный элемент выполняет свою задачу, а не становится слабым местом в обвязке.
Что нагружает насосный узел
После запуска насос передает на трубопровод вибрацию. Одновременно на фланцы действуют вес труб, температурное расширение, реакция от арматуры и возможные гидроудары. Если линия собрана без правильных опор или фланцы не соосны, часть нагрузки приходится на резиновую вставку. Это ускоряет ее износ и может привести к течи.
Гибкая вставка не должна удерживать трубопровод. Ее используют для виброизоляции и небольших допустимых смещений. Вес труб, задвижек, затворов и другого оборудования принимают опоры. Если этого не сделать, сильфон будет постоянно растянут, сжат или смещен в сторону. Даже качественное исполнение не рассчитано на такую работу.
Перед подбором полезно проверить обвязку: где стоят неподвижные опоры, как расположен насос, есть ли рядом тяжелая арматура и какую длину имеет участок между фланцами. Это дает больше информации, чем один размер DN в заявке.
Серия FC10: данные, которые нужны для заказа

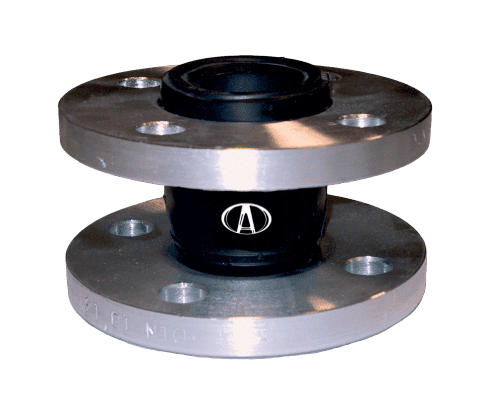

Гибкая вставка АДЛ FC10 — это фланцевое исполнение. Название серии помогает найти нужную позицию, но для поставки понадобятся дополнительные параметры: DN, PN, рабочая среда, температура и строительная длина. Также важно указать, какие фланцы установлены на трубопроводе и есть ли требования к материалу эластичной части.
Например, «гибкая вставка фланцевая Ø250 PN16 FC10 АДЛ» уже дает основные ориентиры по условному проходу и давлению. Но перед заказом все равно проверьте температуру среды и габариты узла. Одинаковый размер не гарантирует, что новая вставка встанет между существующими фланцами без изменения трубопровода.
Если оборудование устанавливается по проекту, приложите к заявке спецификацию или фрагмент схемы. Если вставка нужна на замену, сделайте фото шильдика, соединений и всего насосного узла. Это помогает проверить монтажную совместимость до поставки.
Фланцевое соединение без перекоса
Фланцы перед установкой очищают и проверяют на параллельность. Вставку размещают между ними без натяга. Нельзя затягивать болты, чтобы свести трубы, устранить боковое смещение или закрыть зазор между фланцами. В таком случае резиновая часть будет работать в постоянном напряжении.
Крепеж затягивают по диагонали, с равномерным увеличением усилия. После сборки проверьте, что гибкая часть не соприкасается с трубой, опорой, теплоизоляцией или корпусом насоса. Для вставки должен оставаться свободный объем: при работе оборудования она немного перемещается и не должна тереться о соседние конструкции.
На линии с выраженными осевыми нагрузками или гидроударами может потребоваться дополнительное ограничение перемещения. Конкретное решение выбирают по проекту и допустимым характеристикам вставки. Не следует самовольно жестко зажимать эластичный элемент: он потеряет способность гасить вибрацию.
Среда и температура: почему нельзя ориентироваться только на давление
PN16 показывает номинальный класс давления, но не дает полной картины. Для резиновой вставки важна температура и состав рабочей среды. На воде и теплоносителе применяется одно исполнение, для масел, химических растворов или повышенных температур могут потребоваться другие материалы.
Перед заказом укажите максимальную и постоянную температуру, состав жидкости, давление в рабочем и испытательном режимах. Если насос часто запускается и останавливается или в системе возможны гидроудары, добавьте эту информацию. По этим данным можно подобрать материал и исполнение, рассчитанные на реальную работу, а не на номинальную маркировку.
Контроль после запуска
После заполнения трубопровода осмотрите фланцы на герметичность. Затем запустите насос и посмотрите, как ведет себя гибкая вставка: не происходит ли сильного растяжения, скручивания или бокового смещения. В нормальном режиме она снижает передачу вибрации, но сохраняет исходную форму без постоянного перекоса.
Через несколько дней эксплуатации повторите осмотр. Это особенно полезно после запуска новой насосной или реконструкции теплового узла. Проверьте крепеж, положение трубопровода, опоры и поверхность эластичной части. Ранняя проверка позволяет устранить проблему до того, как появятся трещины или течь.
Как оформить заявку к нас
Чтобы подобрать гибкую вставку АДЛ FC, укажите DN/ДУ, PN/РУ, рабочую среду, температуру, строительную длину и тип фланцев. Также сообщите, где она будет установлена: на всасывающей или напорной линии, рядом с насосом, теплообменником либо другой арматурой. Для замены приложите фото шильдика и общего вида обвязки.
Мы проверим параметры, подскажем подходящее исполнение и подготовим документы для поставки. Это поможет собрать насосный узел без лишнего натяга на трубопровод и снизить вибрационную нагрузку на оборудование.
Главное
Гибкая вставка АДЛ FC работает эффективно, когда трубопровод имеет правильные опоры, фланцы установлены без перекоса, а материал эластичной части соответствует среде и температуре. Подбор по полной информации защищает насосный агрегат от вибрации и помогает избежать преждевременного ремонта соединений.
