Гибкие антивибрационные вставки: как защитить трубопровод и насосное оборудование
Гибкая вставка — эластичный элемент трубопровода, который устанавливают рядом с насосом, теплообменником или компрессором. Она снижает передачу колебаний на трубы, компенсирует небольшие смещения и уменьшает шум. Правильно подобранная антивибрационная вставка помогает сохранить соединения и арматуру в рабочем состоянии.
В ПроТепло мы подбираем гибкие вставки не только по DN или размеру фланца. Важно понимать, где она будет работать, какую среду пропускает, при какой температуре и давлении, а также какие перемещения должен компенсировать узел. Это позволяет избежать ситуации, когда резиновый компенсатор быстро разрушается или не выполняет свою функцию.
Зачем нужна гибкая вставка в трубопроводе
Насос во время работы передает на трубопровод вибрацию. Даже если она кажется незначительной, со временем нагрузка может ослабить резьбовые и фланцевые соединения, вызвать шум, повредить приборы и увеличить износ оборудования. Гибкая антивибрационная вставка разрывает жесткую связь между агрегатом и трубой, поэтому часть колебаний не уходит дальше по системе.
Вставка также компенсирует небольшие осевые, поперечные и угловые перемещения. Она не заменяет полноценный компенсатор на длинной магистрали и не исправляет ошибки монтажа. Допустимый ход указан в паспорте модели.
Наиболее часто гибкие вставки устанавливают на всасывающих и напорных линиях насосов, в тепловых пунктах, котельных, системах водоснабжения, охлаждения и на технологических установках. Их располагают максимально близко к оборудованию, но так, чтобы сохранялся доступ к соединениям и обслуживанию.
Гибкая вставка и резиновый компенсатор: есть ли разница
Их часто используют как синонимы. Действительно, многие гибкие вставки работают как резиновые компенсаторы: имеют эластичный сильфон из EPDM, NBR или другого материала и фланцевые либо резьбовые присоединения. Однако назначение конкретной модели нужно смотреть по документации.
Одни изделия рассчитаны прежде всего на виброизоляцию насосного узла, другие — на компенсацию температурных перемещений. У них могут отличаться допустимые смещения, давление, вакуумная стойкость, материал корда и конструкция присоединений. Не стоит выбирать вставку только по внешнему виду или по слову «компенсатор» в наименовании.
При значительном тепловом удлинении трубопровода потребуется отдельный расчет компенсации и расстановка неподвижных опор. Вставка возле насоса не должна принимать на себя все перемещение магистрали.
Фланцевая, муфтовая или резьбовая вставка

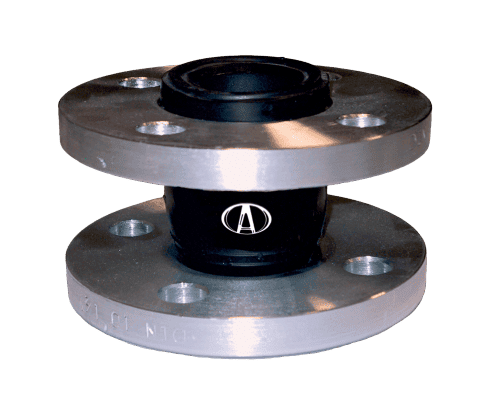

Гибкая вставка фланцевая применяется на промышленных и инженерных трубопроводах средних и больших диаметров. При подборе сверяют DN/ДУ, PN/РУ, тип и расположение фланцев, строительную длину, рабочую среду и температуру. Важно, чтобы ответные фланцы были соосны: компенсатор не должен стягивать смещенную линию.

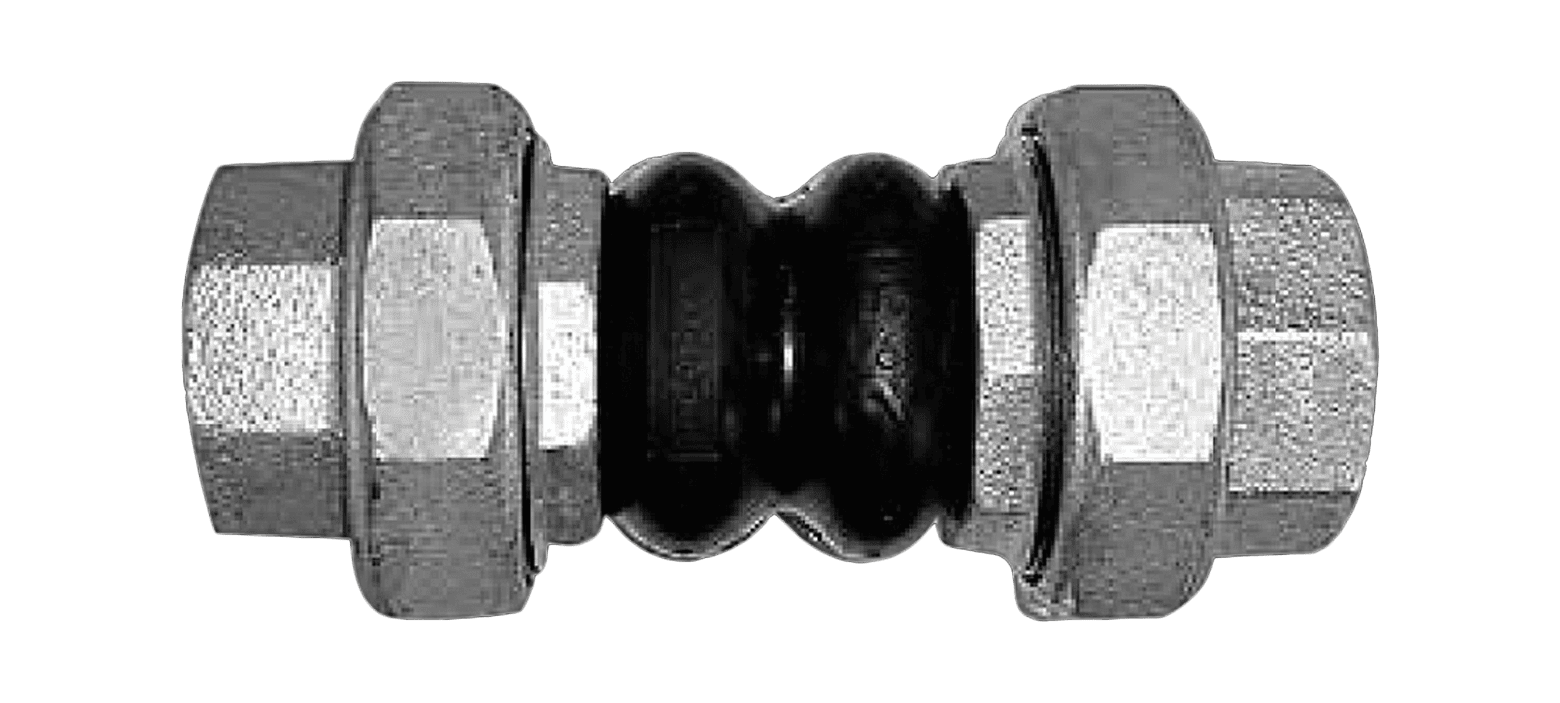

Муфтовая или резьбовая гибкая вставки подходчт для компактных участков небольшого диаметра. Здесь дополнительно проверяют размер и тип резьбы, материал ответных фитингов и возможность безопасно выполнить монтаж. Нельзя перетягивать резьбовые соединения: чрезмерное усилие способно повредить корпус или деформировать эластичную часть.
Встречаются исполнения «фланец–фланец», «фланец–ниппель» и другие варианты. В заявку включайте обе стороны присоединения, а не только общий размер.
Диаметр, давление и рабочая среда
DN или ДУ обозначает условный диаметр присоединения. Для насосных и тепловых узлов часто требуются гибкие вставки DN 50, DN 80, DN 100, DN 150 или DN 200. Размер должен совпадать с трубопроводом, но сам по себе он не отвечает на вопрос, подходит ли изделие для эксплуатации.
PN или РУ показывает номинальный класс давления. Например, гибкая вставка PN16 должна проверяться вместе с температурой среды: рабочие возможности эластомера меняются при нагреве. В заявке укажите не только давление, но и рабочую среду, температуру, наличие вакуума, ожидаемые перемещения и режим работы оборудования.
Для воды и теплоносителя часто применяют EPDM. Для масел, топлива и ряда других сред может потребоваться NBR. При повышенных температурах или химически активной среде используют специальные материалы, в том числе FKM/Viton или другие исполнения, предусмотренные производителем. Универсальной резины не существует: неподходящий материал теряет эластичность, трескается или разбухает.
Контрольные стержни: когда они нужны
Контрольные стержни ограничивают ход гибкой вставки и защищают ее от чрезмерного растяжения при внутреннем давлении или аварийной нагрузке. Они особенно полезны на фланцевых соединениях большого диаметра, при наличии осевых усилий и в узлах, где возможны гидравлические удары.
Стержни не должны полностью блокировать рабочее перемещение вставки. Их настраивают с учетом допустимого хода, который указан в паспорте. Если затянуть их без зазора, компенсатор перестанет выполнять свою функцию. Если оставить слишком большой ход, вставка может растянуться сверх допустимого значения. Поэтому контрольные стержни устанавливают по схеме производителя или проектному решению.
Как правильно установить антивибрационную вставку
Перед монтажом убедитесь, что трубопровод имеет собственные опоры и не передает на вставку вес трубы, арматуры или оборудования. Гибкая часть не предназначена для подвешивания линии. Рядом с насосом необходимо предусмотреть правильные неподвижные и направляющие опоры — тогда компенсатор будет гасить вибрацию, а не удерживать весь участок.
Фланцы очищают от старых прокладок, коррозии и загрязнений. Вставку устанавливают без предварительного растяжения, сжатия или перекоса. Болты затягивают равномерно по диагонали. После заполнения системы проверьте герметичность соединений и убедитесь, что при работе насоса вставка не касается соседних труб, металлоконструкций или теплоизоляции.
Не используйте гибкую вставку как переходник между несовпадающими диаметрами и не компенсируйте ею ошибку в трассировке. Для таких задач применяют переходы, отводы, опоры и проектные решения. Эластичный элемент должен работать в пределах заданных смещений — только тогда он будет служить долго.
Признаки неправильного подбора
Слишком сильная деформация при запуске, постоянное растяжение сильфона, трещины на резине, течь по фланцам и заметный шум в линии — признаки того, что узел требует проверки. Причина может быть в неподходящем материале, превышении давления или температуры, отсутствии опор, неправильной настройке контрольных стержней либо в ошибках монтажа.
Если вставка вышла из строя, сначала проверьте параметры среды, работу насоса, состояние трубопровода и положение опор. Иначе новая деталь может повторить судьбу предыдущей.
Как оформить заявку в ПроТепло
Для подбора гибкой антивибрационной вставки отправьте DN/ДУ, PN/РУ, рабочую среду, температуру, тип присоединения и место установки. Укажите, что необходимо решить: снизить вибрацию насоса, компенсировать смещение, защитить фланцевое соединение или обеспечить работу на конкретной среде. Для фланцевого исполнения добавьте данные по ответным фланцам и строительной длине. Если нужны контрольные стержни, отметьте это в заявке.
Наши специалисты помогут подобрать гибкую вставку для трубопровода, проверить совместимость с насосным узлом и подготовить технические документы для поставки. Такой подход снижает риск ошибок на монтаже и помогает защитить оборудование от вибрации.
Главное
Гибкая вставка — это рабочий элемент насосного или трубопроводного узла, а не просто резиновая деталь между фланцами. Ее выбирают по среде, температуре, давлению, присоединению и допустимым перемещениям. Правильно установленная антивибрационная вставка уменьшает шум и вибрацию, сохраняет герметичность соединений и продлевает ресурс оборудования.
