Электроприводы Теплосила: настройка клапана для стабильной температуры в контуре

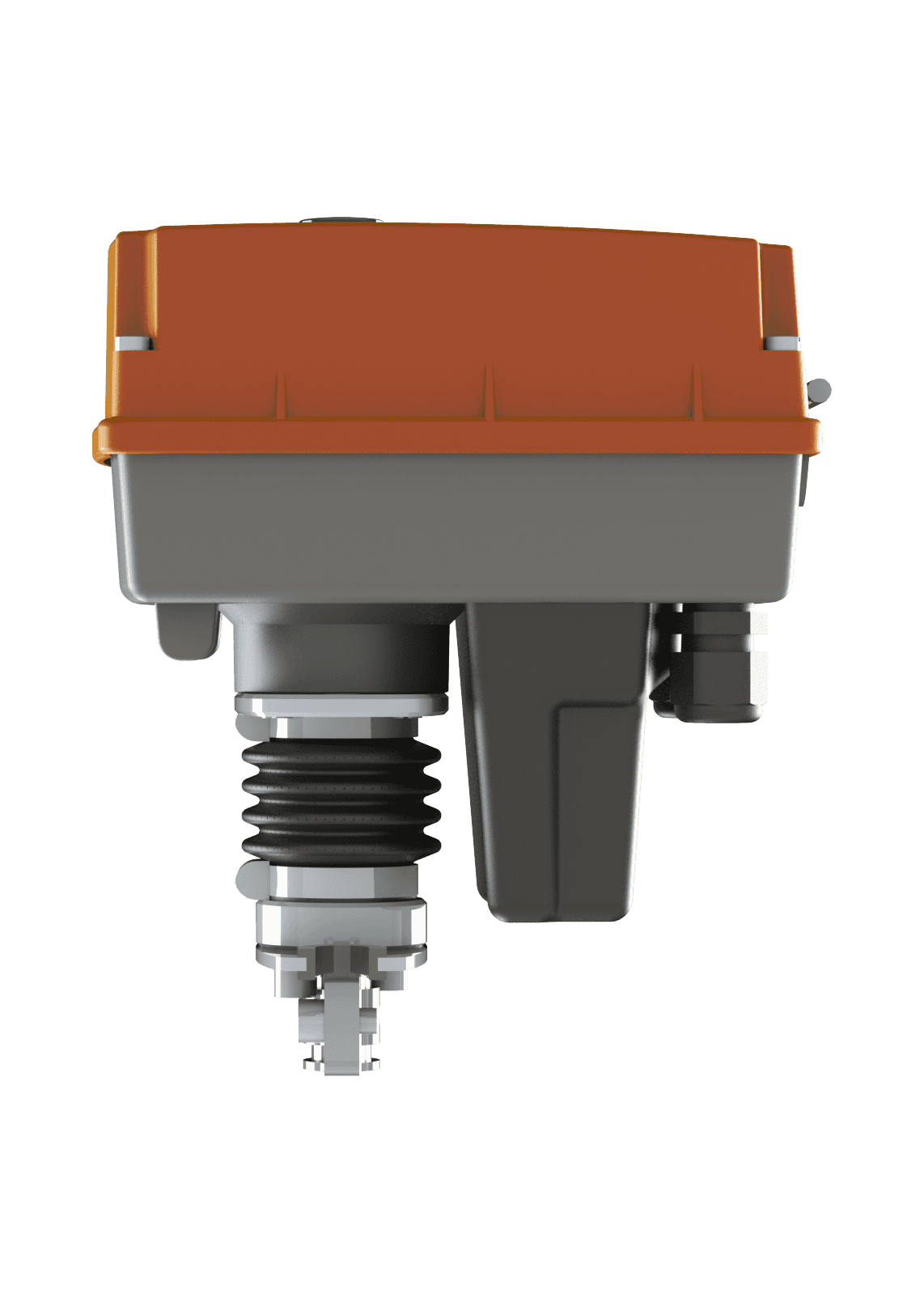

Электропривод Теплосила используют вместе с регулирующим клапаном в тепловом узле, когда температуру нужно поддерживать автоматически. Он получает команду от контроллера и перемещает шток клапана, изменяя подачу теплоносителя через теплообменник, калорифер или другой потребитель. Для ИТП, вентиляции и отопления это обычная схема, но ее стабильность зависит от правильной настройки всех элементов.
В ПроТепло мы рассматриваем электропривод Теплосила как часть цепочки «датчик — контроллер — клапан». Если один элемент выбран или подключен неправильно, привод может исправно работать механически, но температура все равно будет колебаться. Поэтому до заказа и на пусконаладке важно проверить совместимость и логику работы узла.
Привод и регулирующий клапан работают вместе
Электропривод нельзя выбирать отдельно от клапана. Для совместимости нужно сверить посадочное соединение, ход штока, необходимое усилие, напряжение питания и тип управляющего сигнала. Особенно это важно для двухходовых клапанов: привод должен точно изменять положение затвора, чтобы контроллер мог дозировать расход через теплообменник.
В запросах часто встречается электропривод Теплосила TSL 1600 1.25 и двухходовой клапан с электроприводом Теплосила. Обозначение серии или размера помогает идентифицировать оборудование, но не является полной технической заявкой. Укажите также модель клапана, ДУ, Kvs, среду, температуру и параметры автоматики.
Если привод меняется на действующем объекте, сфотографируйте шильдик, шток клапана, клеммную колодку и общий вид узла. Эти материалы помогают проверить, совпадает ли новый привод с существующим клапаном и не потребуется ли менять электрическую схему.
Как температура превращается в команду приводу
Датчик на контуре передает контроллеру фактическую температуру. Контроллер сравнивает ее с заданной уставкой и формирует команду. Если температура ниже нужной, клапан должен открыться и увеличить поток теплоносителя; если выше — прикрыться. Электропривод выполняет эту команду, а система через некоторое время отвечает изменением температуры.
Задержка между действием клапана и результатом важна для настройки. В теплообменнике или калорифере она может составлять минуты, поэтому слишком быстрые и частые команды приведут к колебаниям. Контроллер начинает «догонять» температуру: то открывает клапан слишком сильно, то закрывает его с опозданием. Настройки времени хода привода и регулятора должны учитывать инерцию конкретного контура.
Для пусконаладки полезно записать три значения: температуру уставки, фактическую температуру и положение клапана. По ним видно, правильно ли работает регулирование. Если команда меняется, а температура остается прежней, нужно проверить расход, фильтр, перепад давления и направление движения штока.
Двухпозиционное, трехпозиционное или плавное управление
Двухпозиционное управление подходит, когда клапан должен полностью открываться или закрываться. В тепловых системах такой способ используют ограниченно: он может вызывать заметные температурные колебания, особенно при большой мощности оборудования.
Трехпозиционный электропривод получает команды «открыть», «закрыть» и «остановиться». Контроллер подает короткие импульсы и постепенно меняет положение клапана. Такой вариант часто применяют на компактных тепловых узлах, если контроллер поддерживает соответствующий алгоритм.
Для наиболее плавного регулирования используют аналоговое управление. Привод принимает непрерывный сигнал и занимает положение, пропорциональное команде. Перед подключением обязательно проверьте диапазон сигнала контроллера и вход привода. Несовместимость по 0–10 В, 2–10 В или 4–20 мА приводит к неверному положению клапана даже при исправной электрике.
Питание и подключение
Перед заказом электропривода Теплосила уточните напряжение, тип тока и наличие необходимого питания в щите. Не заменяйте привод 24 В на исполнение 230 В без проверки всей электрической части. Различаются защита линии, клеммы, кабели и требования к контроллеру.
На монтаже сохраняйте маркировку проводов и используйте схему из паспорта изделия. Не подключайте привод «по цветам» без проверки клемм: цвет кабеля на старом объекте не гарантирует назначение сигнала. До включения автоматики полезно вручную проверить, как контроллер формирует команду и как привод реагирует на нее.
Если в узле предусмотрена обратная связь, подключите ее к контроллеру или диспетчеризации. Она позволяет сравнить расчетное и фактическое положение. При отказе штока, механическом заклинивании или пропадании питания оператор увидит проблему раньше, чем температура выйдет за допустимый диапазон.
Первый запуск: проверка по шагам
Сначала проверьте, что клапан смонтирован по направлению потока и перед ним установлен обслуживаемый фильтр. Затем убедитесь, что шток может свободно перемещаться, а привод не упирается в трубопровод, теплоизоляцию или стену. После подачи питания дайте небольшую команду на открытие и посмотрите, в какую сторону двигается шток.
Далее проверьте крайние положения и реакцию привода на несколько значений сигнала. На двухходовом клапане изменение положения должно отражаться на расходе через потребитель. На пусконаладке не ускоряйте процесс постоянными ручными командами: дайте системе время отреагировать, особенно если работает теплообменник или крупный калорифер.
Если температура растет при команде на закрытие либо снижается при открытии, остановите настройку и проверьте направление действия привода, схему клапана и подключение контроллера. Исправлять такую проблему подбором другой уставки бессмысленно — причина находится в логике управления.
Обслуживание привода в тепловом узле
Для стабильной работы периодически проверяйте крепление привода, клеммы, состояние кабельных вводов и ход штока. На сезонных системах полезно выполнить пробный цикл до начала отопительного периода. Это помогает выявить заклинивание после длительного простоя.
Также контролируйте фильтр перед клапаном. Если он забит, привод будет менять положение, но поток через клапан останется недостаточным. На диспетчеризации это может выглядеть как неисправность автоматики. Фактически причина окажется в загрязненном трубопроводном узле.
Данные для заявки
Чтобы подобрать электропривод Теплосила, отправьте серию или артикул старого привода, модель клапана, DN, Kvs, питание, тип управляющего сигнала и необходимую обратную связь. Для нового узла добавьте схему, температуру, расход и назначение контура. Для замены — фото маркировки, штока и клеммной колодки.
Мы проверим совместимость оборудования, подскажем вариант подключения и подготовим документы для поставки. Это поможет настроить регулирующий клапан без лишних корректировок и обеспечить устойчивую температуру в системе.
Главное
Электропривод Теплосила нужен не просто для движения штока. Он связывает контроллер и регулирующий клапан в один рабочий механизм. Правильный сигнал, питание, направление хода и настройка с учетом инерции контура позволяют поддерживать температуру стабильно и экономно.
