Электроприводы для регулирующих клапанов: как выбрать
Электропривод превращает регулирующий клапан в исполнительный механизм автоматизированной системы. Контроллер получает данные от датчика температуры, давления или расхода, рассчитывает нужное действие и передает команду приводу. Тот перемещает шток клапана, а система получает нужный расход теплоносителя, воды, пара или технологической среды.
Такой узел используют в ИТП, котельных, вентиляции, холодоснабжении, водоподготовке и технологических линиях. Но электропривод нельзя выбирать как отдельную деталь с подходящим напряжением. Он должен быть совместим с клапаном по усилию, ходу штока, способу управления и рабочему сценарию. Мы подбираем привод и регулирующую арматуру как единый комплект — это помогает избежать проблем во время монтажа и пусконаладки.

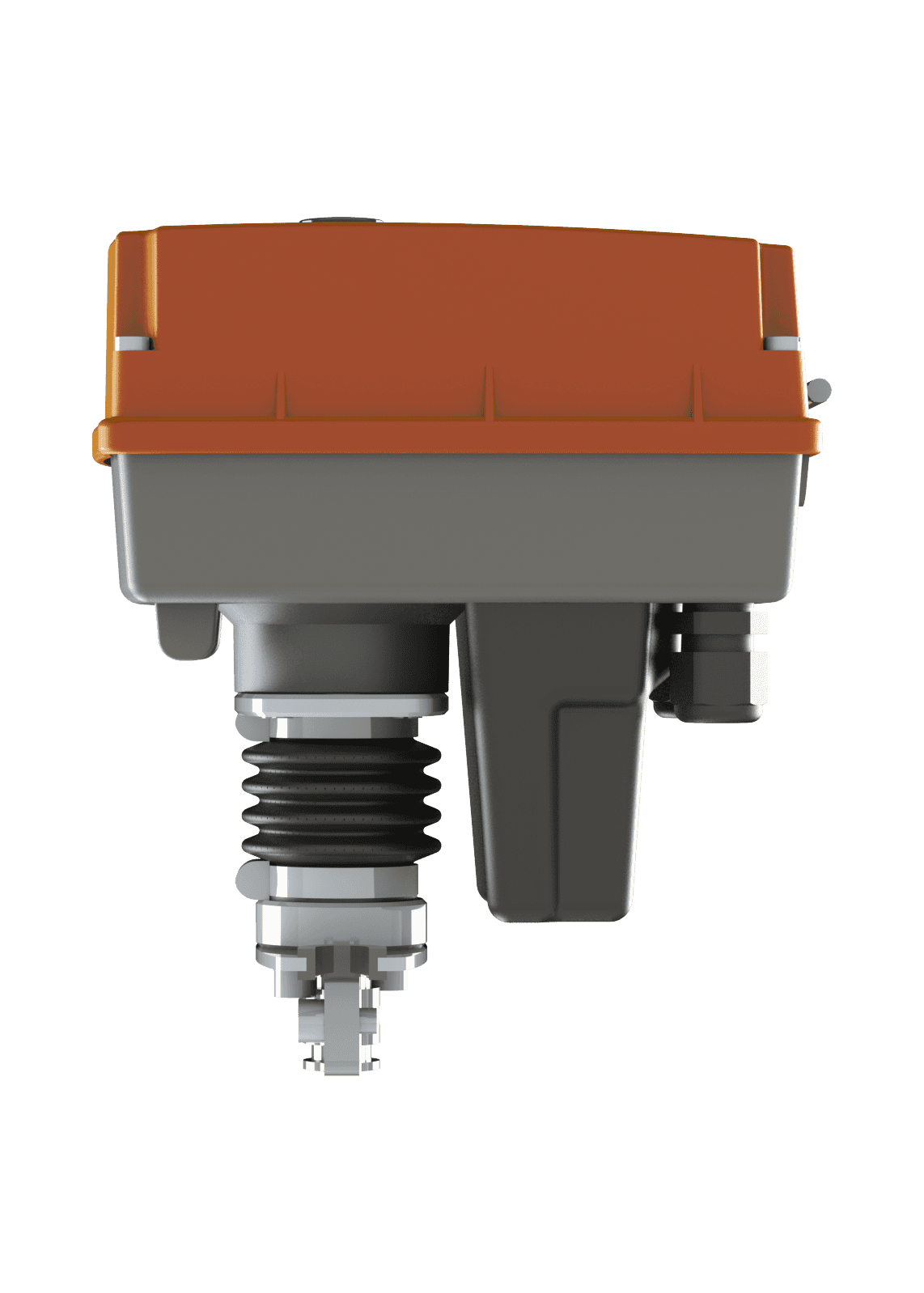

Что делает электропривод
Привод получает электрическую команду и преобразует ее в линейное движение штока либо поворот рабочего органа. На седельном клапане он поднимает или опускает затвор. На шаровом кране или дисковом затворе поворачивает вал на нужный угол. Положение исполнительного механизма меняет проходное сечение, поэтому контур может поддерживать требуемый режим без постоянного участия оператора.
Важно разделять запорное и регулирующее применение. Электропривод на шаровом кране чаще всего работает по двум положениям: открыть или закрыть. Электропривод регулирующего клапана рассчитан на плавное позиционирование. Он должен точно отрабатывать сигнал контроллера, останавливаться на промежуточных значениях и повторять их при каждом цикле. Поставить привод «от крана» на регулирующий клапан без проверки нельзя.
Перед заказом определите, что должен делать узел: поддерживать температуру, ограничивать расход, открывать линию по расписанию, переключать контуры или обеспечивать аварийное закрытие. От этого зависит тип сигнала, скорость хода, обратная связь и аварийное положение.
Двухпозиционное, трехпозиционное и аналоговое управление
Двухпозиционное управление работает по командам «открыть» и «закрыть». Такой вариант подходит для отсечной арматуры, простого включения оборудования и систем, где промежуточное положение не требуется. При этом привод должен иметь концевые выключатели, чтобы остановиться в крайних точках.
Трехпозиционный привод получает команды «открыть», «закрыть» и «стоп». Контроллер может перемещать шток короткими импульсами и удерживать клапан в промежуточном положении. Это решение используют в ряде тепловых и вентиляционных узлов, когда требуется простое ступенчатое регулирование без аналогового сигнала.
Аналоговое управление дает наиболее точную связь между автоматикой и приводом. Обычно применяют сигналы 0–10 В, 2–10 В либо 4–20 мА. Контроллер передает требуемое значение, а привод занимает соответствующее положение. Такой вариант удобен для стабильного регулирования температуры, расхода и давления, но требует правильной настройки входа, диапазона и направления действия.
Перед поставкой обязательно сверяйте тип сигнала с контроллером. Привод на 0–10 В не станет работать корректно с системой 4–20 мА без предусмотренного преобразования. Ошибка может проявиться только на пусконаладке, когда клапан начнет открываться не пропорционально команде или не реагировать на нее.

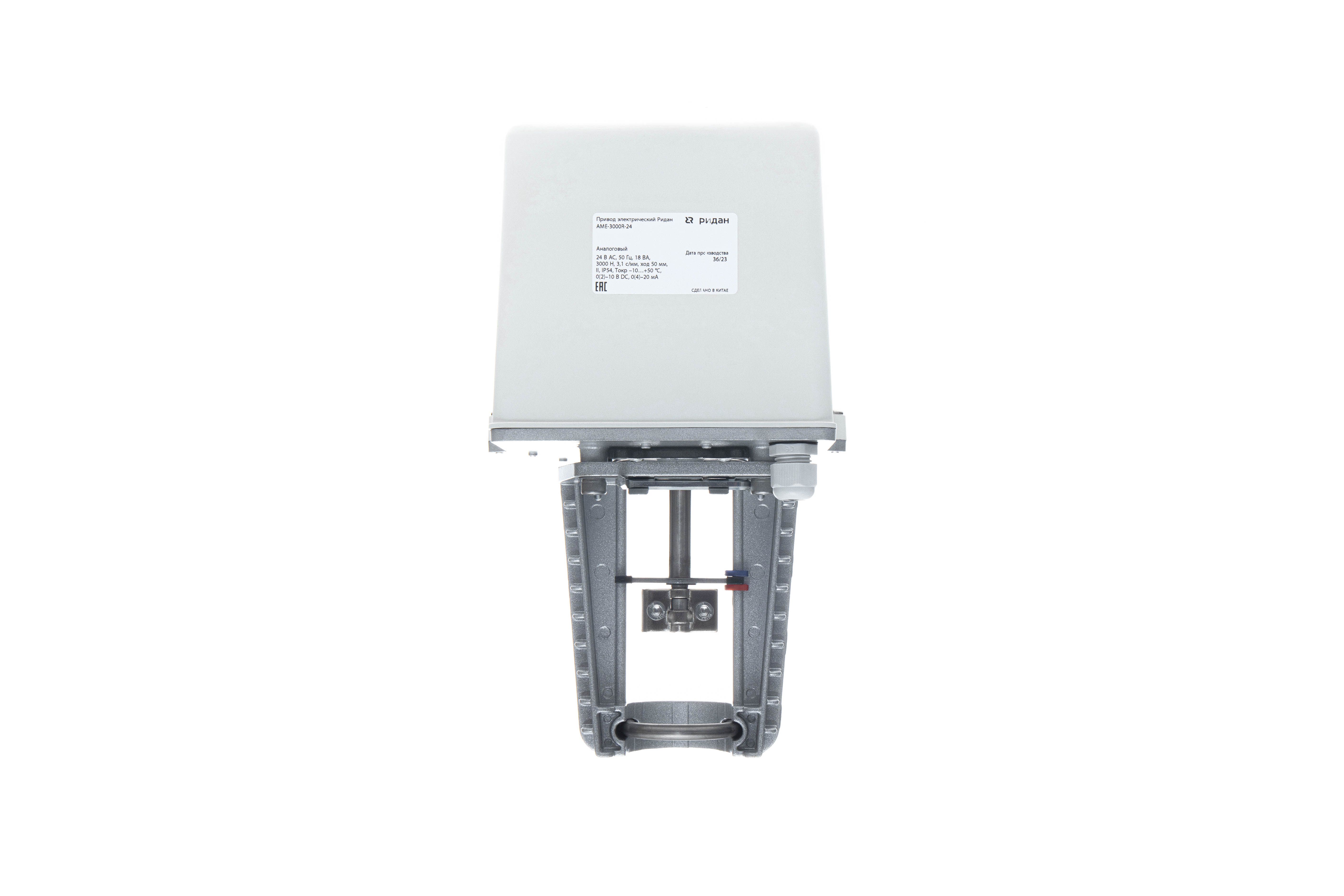

Усилие и ход штока: почему механическая совместимость важна
Для линейного электропривода ключевыми характеристиками являются усилие и ход штока. Усилие должно позволять клапану перемещаться при рабочем перепаде давления и температуре среды. Недостаточный запас приводит к тому, что привод не закрывает клапан, работает с перегрузкой или останавливается по защите. Избыточное усилие тоже не всегда полезно: оно может быть излишним для конкретного механизма и увеличивать стоимость комплекта.
Ход штока привода должен совпадать с рабочим ходом клапана. Если хода не хватает, клапан не сможет полностью открыть проход и не выйдет на расчетный расход. Если привод проходит больше, чем допускает конструкция арматуры, требуется корректная настройка ограничения хода по инструкции производителя.
В заявке полезно указать модель клапана, DN, Kvs, давление на позиции и тип среды. Если клапан уже установлен, отправьте фото шильдика, присоединительной части привода и штока. Внешне похожие приводы могут иметь разные усилия, посадочные размеры и логику управления.
Питание: 24 В или 220 В
Для инженерной автоматики распространены приводы с питанием 24 В переменного или постоянного тока, а также 220 В переменного тока. Выбор определяется проектом щита управления, требованиями безопасности и существующей схемой питания.
Привод 24 В удобно включать в низковольтную систему автоматики. Он часто используется рядом с контроллерами и датчиками, когда важна единая архитектура щита. Исполнение 220 В подходит при наличии соответствующего питания и может применяться в более простых схемах. Нельзя заменять одно напряжение другим без проверки электрической части: потребуется не только другой кабель, но и согласование защиты, клемм и логики управления.
Уточняйте также потребляемую мощность, пусковой ток, способ прокладки кабеля и условия вокруг привода. Влажность, высокая температура, пыль или риск образования конденсата влияют на выбор степени защиты корпуса и место установки.
Время хода и регулируемый процесс
Время полного хода — это период, за который привод перемещает клапан из одного крайнего положения в другое. Слишком быстрый привод на инерционном тепловом контуре способен вызвать перерегулирование: температура пройдет заданную точку, контроллер даст обратную команду, и система начнет колебаться. Слишком медленный привод может не успевать реагировать на изменение нагрузки.
Подходящее время хода зависит от процесса. Вентиляционный калорифер, теплообменник ИТП и технологическая линия имеют разную инерцию. Привод выбирают вместе с алгоритмом контроллера и характеристикой клапана.
Обратная связь и фактическое положение
Команда контроллера не всегда означает, что арматура реально переместилась. Шток может подклинить, привод — потерять питание, а механическое соединение — ослабнуть. Обратная связь позволяет увидеть фактическое положение клапана и вовремя заметить расхождение с заданием.
Для этого используют концевые выключатели, аналоговый выход положения или другие интерфейсы, предусмотренные конкретной моделью. На запорном клапане обычно достаточно сигналов «открыто» и «закрыто». На регулирующем узле полезна непрерывная информация о положении в процентах: она помогает диагностировать, почему система не выходит на нужную температуру или расход.
При подключении к диспетчеризации проверяйте не только передачу команды, но и чтение статуса. После монтажа задайте несколько значений — например 0%, 25%, 50%, 75% и 100% — и убедитесь, что привод приходит в ожидаемую точку, а контроллер видит верное положение.
Аварийное положение и ручной дублер
Перед заказом нужно решить, как должен вести себя клапан при отключении питания. В зависимости от схемы безопасным состоянием может быть полное закрытие, открытие или сохранение текущего положения. Например, закрытие может защитить контур от перегрева, а открытие — предотвратить остановку циркуляции. Это решение принимает проектировщик или ответственный за технологию, а не поставщик «по умолчанию».
Ручной дублер полезен при наладке, сервисе и аварийной ситуации. Он позволяет изменить положение арматуры при отсутствии питания, если конструкция привода это допускает. Доступ к дублеру должен сохраняться после теплоизоляции и монтажа соседнего оборудования. Не размещайте привод вплотную к стене или потолку: может оказаться, что обслужить его невозможно без демонтажа труб.
Подбор привода для двух- и трехходового клапана
Двухходовой регулирующий клапан с электроприводом меняет расход через один участок. Для него важны Kvs, перепад давления и усилие, которое потребуется на штоке в крайних режимах. Если клапан завышен по Kvs, он будет работать на малом ходе, и даже качественный привод не обеспечит стабильное регулирование.
Трехходовой клапан с электроприводом используют в узлах смешения или разделения потоков. Здесь дополнительно проверяют схему подключения патрубков, направление движения штока и логику контроллера. Неверная настройка может привести к обратному результату: при команде на снижение температуры подача горячего теплоносителя будет увеличиваться.
Монтаж и проверка перед пуском
До установки убедитесь, что трубопровод очищен от окалины и мусора, а перед регулирующим клапаном предусмотрен доступный фильтр. Для привода выберите положение, допустимое производителем: некоторые модели нельзя монтировать приводом вниз. Оставьте пространство для снятия корпуса, подключения кабеля и работы ручного дублера.
После механической установки проверьте крепление, ход штока и отсутствие упора в соседние конструкции. На пусконаладке тестируют направление движения, конечные положения, сигнал управления и обратную связь.
Какие данные отправить для подбора
Для подбора электропривода сообщите тип арматуры — седельный клапан, трехходовой клапан, шаровой кран или дисковый затвор, — ее модель, ДУ, рабочую среду и параметры линии. Укажите питание, сигнал управления, требуемое время хода, аварийное положение, степень защиты и необходимость обратной связи.
При замене приложите фото шильдика привода и клапана, данные контроллера, схему подключения и размеры свободного пространства в узле. Специалисты ПроТепло помогут собрать совместимый комплект, подготовить технические документы и избежать доработок на объекте.
Главное
Электропривод регулирующего клапана выбирают по механической совместимости и логике управления. Усилие, ход штока, питание, сигнал, время срабатывания и аварийное положение одинаково важны. Когда эти параметры согласованы с клапаном и контроллером, система уверенно поддерживает заданную температуру, расход или давление.
