Дисковые затворы Ридан: как подобрать арматуру для трубопроводного узла
Дисковые затворы Ридан используют в тепловых пунктах, системах отопления и охлаждения, водоподготовке, насосных и на технологических линиях. Они занимают минимум места между фланцами, быстро перекрывают поток и подходят для трубопроводов средних и крупных диаметров.
В ПроТепло мы подбираем дисковые затворы Ридан по условиям конкретного объекта. Это исключает типовую проблему: арматура приехала, соответствует диаметру, но не подходит по фланцам, приводу или режиму работы.
Где устанавливают дисковые затворы Ридан
Поворотный затвор используется как отсечная арматура на подающем и обратном трубопроводах, в обвязке насосов и теплообменников, на распределительных линиях и в системах водоподготовки. На технологических объектах их применяют там, где требуется надежно отключить участок, переключить поток или управлять арматурой дистанционно.
Выбирая затвор, сначала нужно определить его задачу. Для ручного отключения на доступном участке может быть достаточно управления рукояткой. На затворе большого диаметра удобнее использовать редуктор: он снижает усилие при повороте. Если арматура включается в систему диспетчеризации, потребуется электропривод с подходящим напряжением, крутящим моментом и нужными сигналами обратной связи.
Что учитывать при подборе серии ЗДМ
ЗДМ это название серии. Для каждого затвора отдельно необходимо проверить условный проход, номинальное давление, материал корпуса и диска, манжету, тип присоединения и вариант управления.
Если в вашей документации указан артикул, например, 082X4721R, приложите его к заявке. По артикулу проще сверить исполнение с каталогом и исключить случайную замену. Когда кран подбирается взамен установленного, сделайте фото шильдика, фланцев и общего вида узла до демонтажа. Это помогает проверить строительную длину, расположение привода и свободное место для управления.
Диаметр и давление: два обязательных параметра
ДУ, обозначает номинальный диаметр. Самые распростарненные в инженерных сетях: DN 50, DN 65, DN 80, DN 100 и DN 250. Величина DN должна совпадать с проектом и ответными фланцами, но этого недостаточно для заказа. Важно также проверить строительную длину: межфланцевые затворы разных серий могут отличаться габаритами.
РУ показывает номинальный класс давления. Хотим отметить, например, затвор ЗДМ PN16 DN100, его подбирают не только по сочетанию этих обозначений. Так же необходимо учесть рабочую температуру, среду и допустимое давление именно под ваш объект. При росте температуры рабочие ограничения могут меняться, поэтому при выборе используется документация, а не только общая маркировка на корпусе.
В заявку стоит включить рабочее и испытательное давление, температуру и класс герметичности, если он задан проектом. Это особенно важно для насосных и тепловых контуров, где возможны перепады давления и гидравлические удары.
Материал корпуса, диска и манжеты
Корпус дискового затвора принимает механическую нагрузку от трубопровода и фланцевого соединения. Материал подбирается под условия объекта: воду, теплоноситель, технологическую жидкость, температуру, риск коррозии. При необходимости уточняется не только материал корпуса, но и материал диска, штока, седла и крепежных элементов.
Манжета отвечает за герметичность между диском и корпусом. Для водяных и тепловых систем часто используют EPDM, но ее применимость всегда проверяют по характеристикам конкретного производителя. Для масел, агрессивных сред и повышенных температур могут потребоваться другие материалы, такие как Nbr, Viton и другие. Неподходящая манжета может потерять эластичность или разрушиться раньше срока, даже если корпус и диск подобраны правильно, неисправность системы будет гарантирована.
Не стоит выбирать нержавеющее исполнение только потому, что оно кажется более надежным. Нержавеющая сталь нужна там, где ее свойства действительно оправданы: специфическая среда, нормы. В обычной системе отопления важнее получить совместимое и документально подтвержденное решение, чем переплатить за необоснованный материал.
Ручное управление, редуктор и электропривод

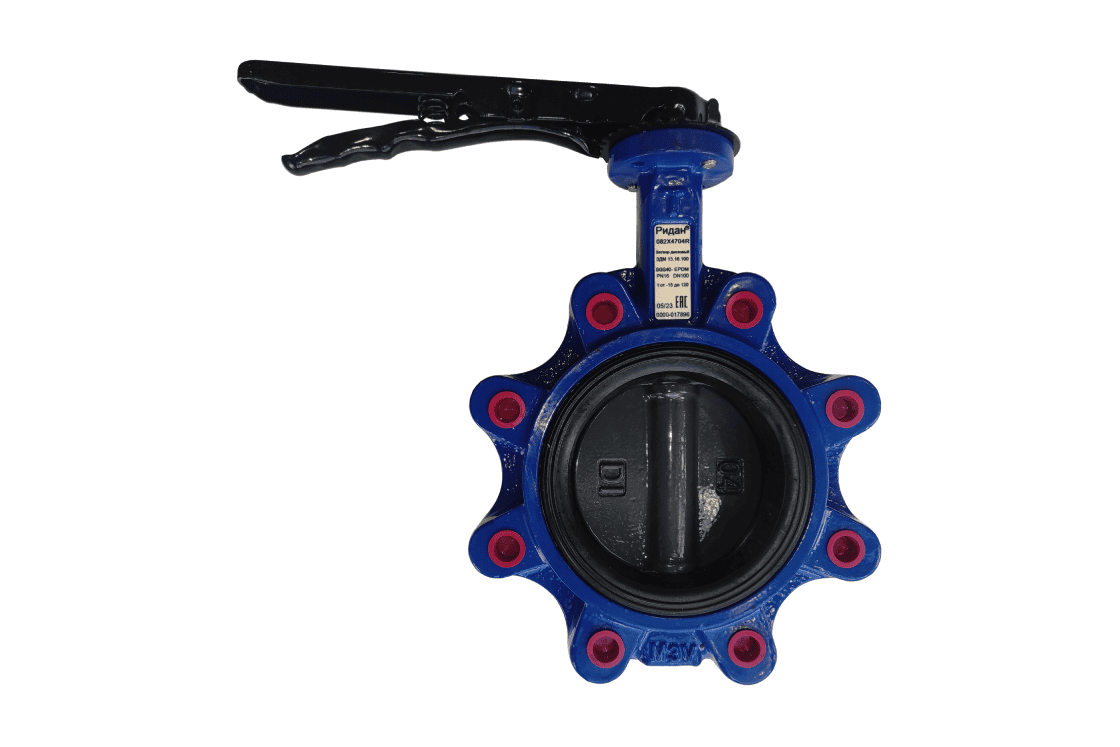

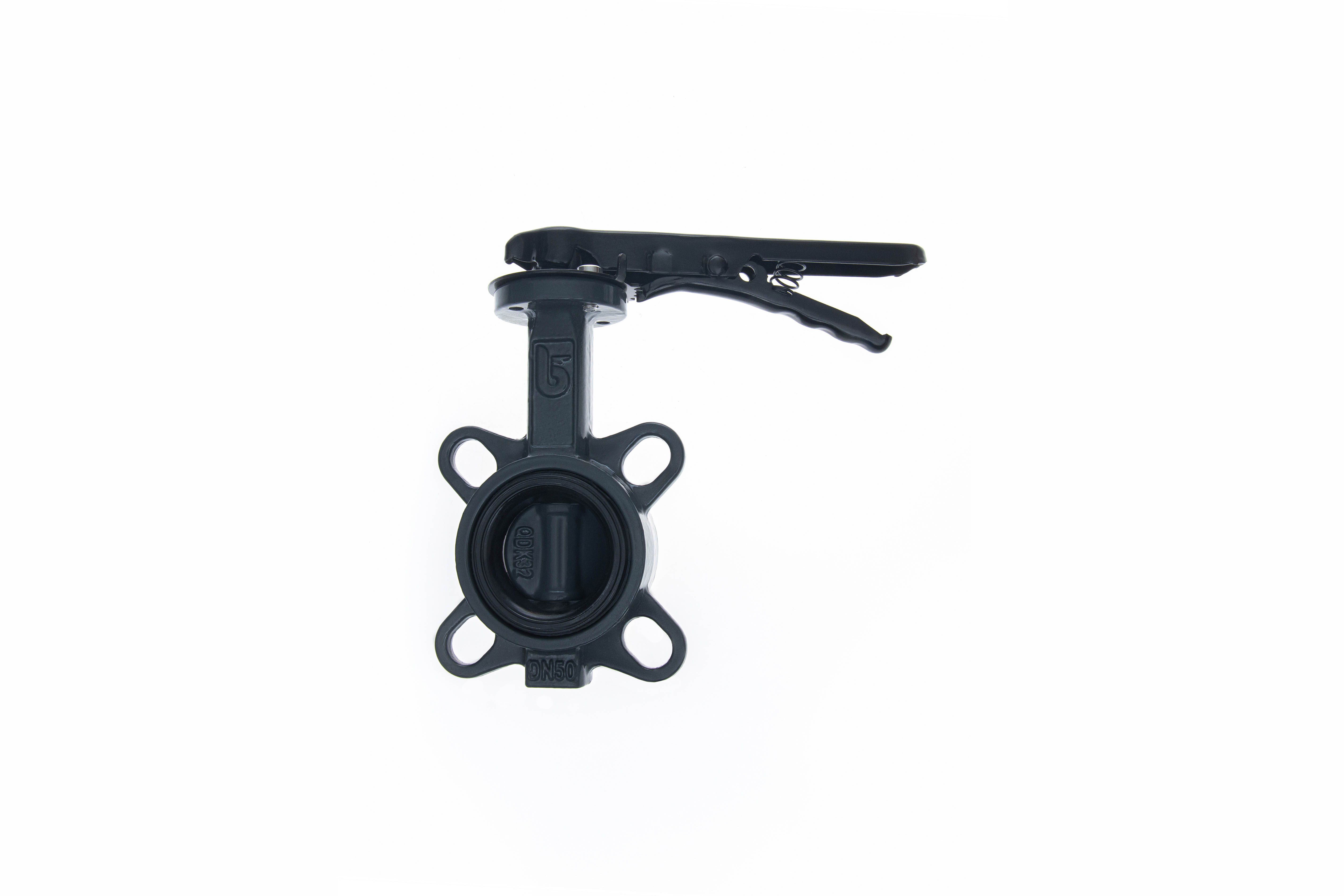

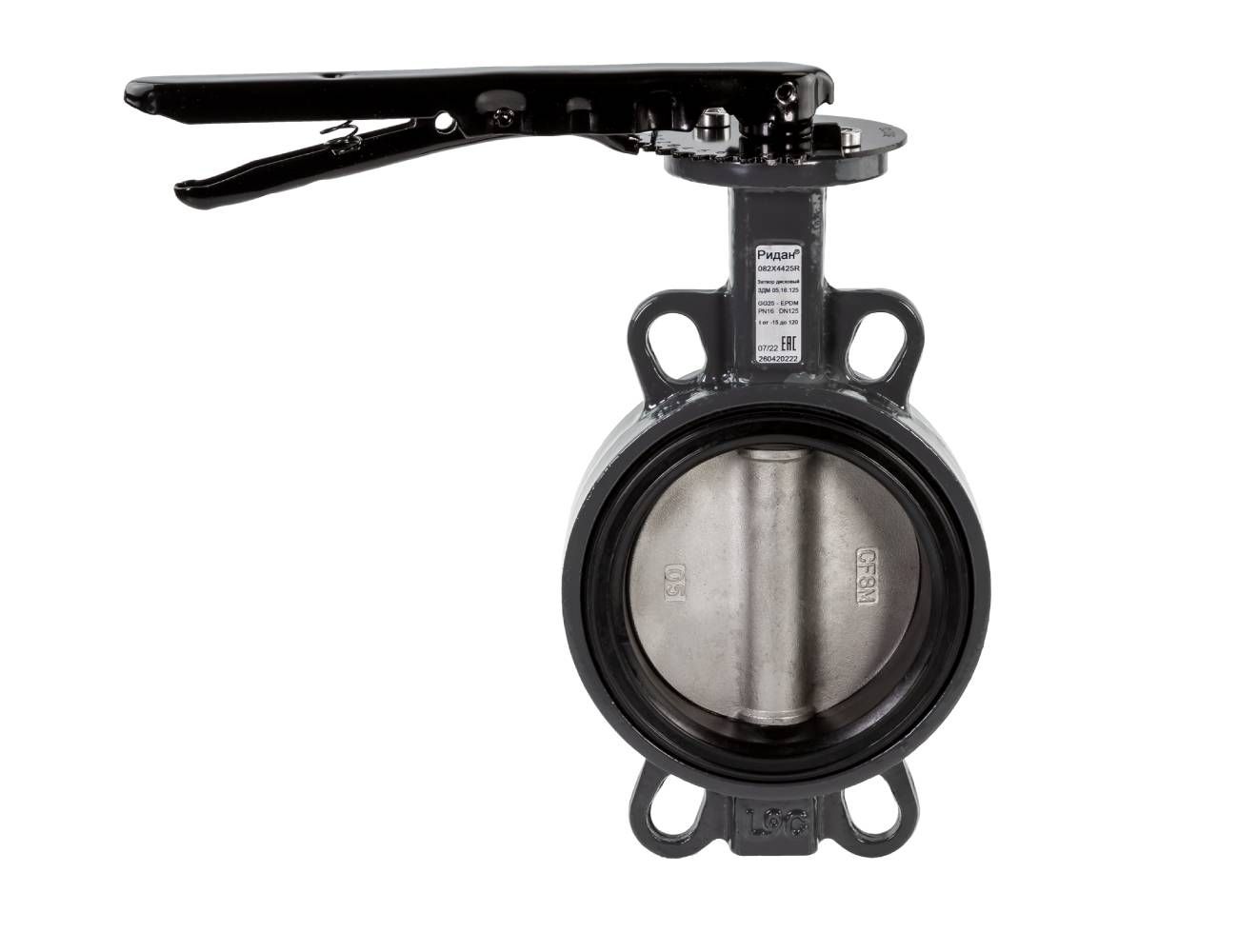

Рукоятка подходит для затворов, к которым персонал имеет свободный доступ. Она позволяет быстро открыть или закрыть арматуру, а фиксатор помогает установить диск в нужном положении. Перед монтажом убедитесь, что ручка не упирается в стену, трубу или оборудование при полном повороте.

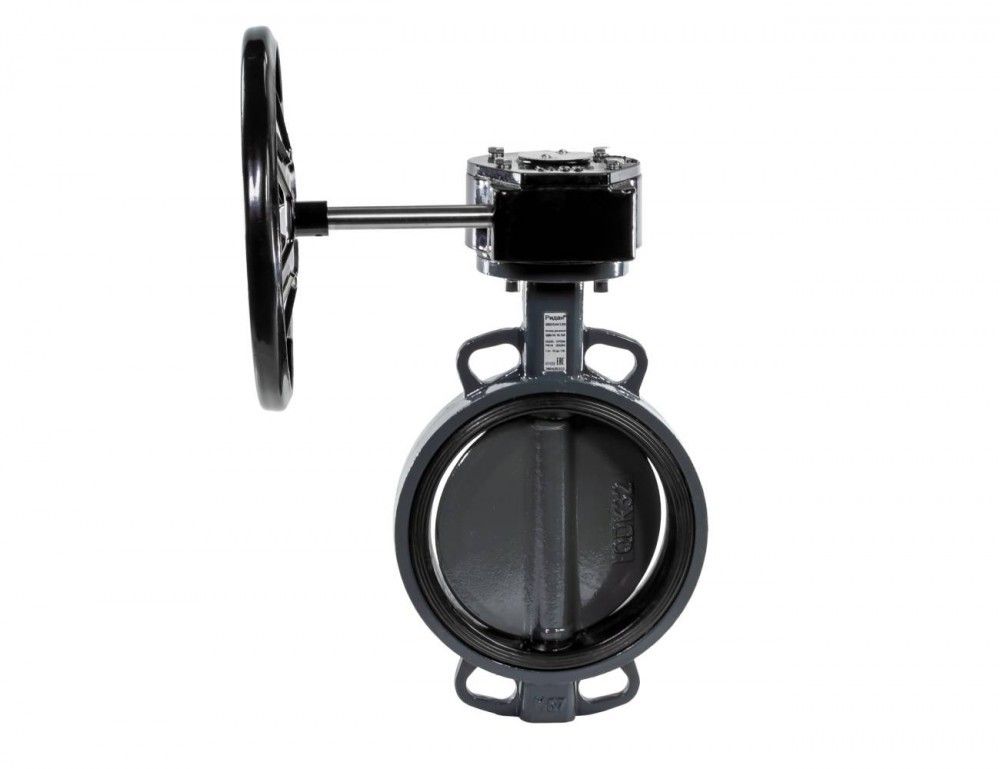

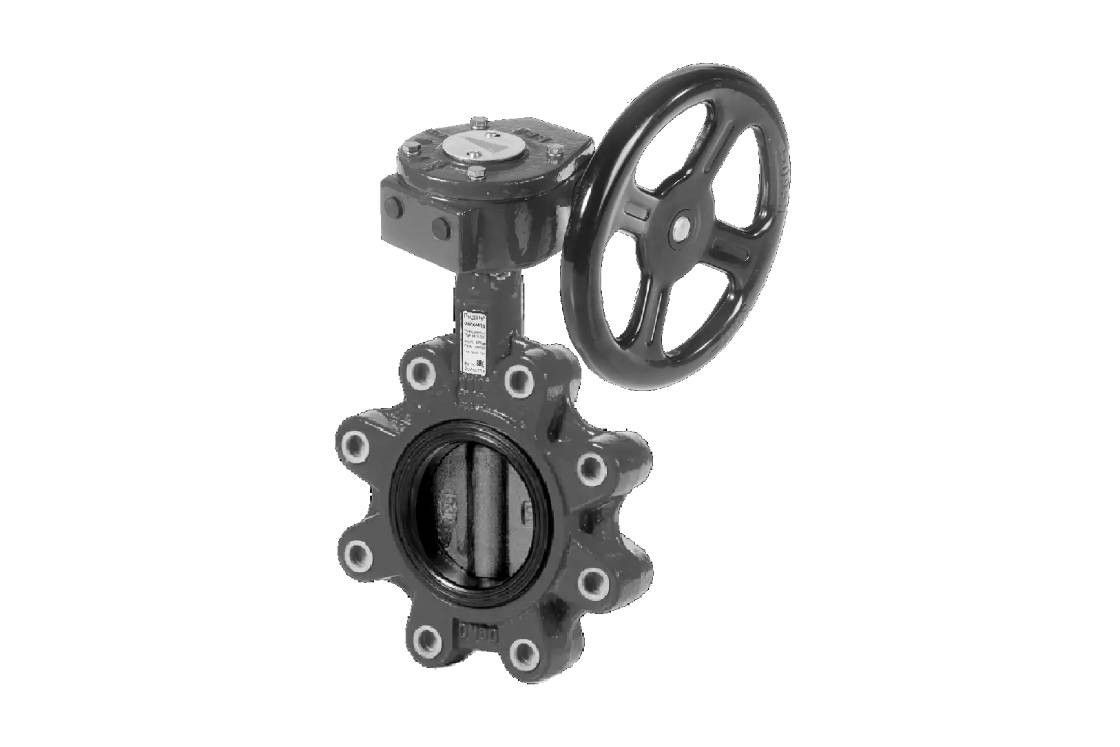

На крупных диаметрах применяется редуктор. Он делает управление плавнее и безопаснее, особенно если затвор расположен на высоте или в узком помещении. Важно заранее предусмотреть доступ к маховику и не перекрывать его теплоизоляцией или другими коммуникациями.
Дисковый затвор Ридан с электроприводом выбирают для автоматического управления и диспетчеризации. В техническом задании нужно зафиксировать напряжение питания, управляющий сигнал, требуемое аварийное положение, время поворота и наличие обратной связи. Если привод должен передавать положение «открыто» и «закрыто» на диспетчерский пункт, понадобятся концевые выключатели или другой предусмотренный производителем способ индикации.
Правильный монтаж межфланцевого затвора
До установки проверьте, что фланцы трубопровода расположены соосно и не создают усилия на корпус. Нельзя стягивать смещенные трубы болтами затвора: такая нагрузка деформирует манжету и может ухудшить герметичность. Поверхности фланцев очистить, крепеж затягивать равномерно, по диагонали.
Особое внимание уделите положению диска при монтаже. Диск не должен задевать внутреннюю поверхность трубопровода или фланцев. После заполнения системы проверьте полный ход затвора, герметичность соединения и работу привода. На автоматизированном объекте дополнительно протестируйте сигналы положения и действия при аварийном отключении питания.
Как оформить заявку в ПроТепло
Для оперативного и качественного подбора дискового затвора Ридан, отправьте серию или артикул, DN/ДУ, PN/РУ, рабочую среду, температуру, тип присоединения и способ управления. Для затвора с электроприводом добавьте параметры питания, сигнал управления и требуемое аварийное положение. Для замены приложите паспорт, фото шильдика и габаритный чертеж либо фото узла.
Мы проверим совместимость с трубопроводом, уточним комплектацию и подготовим документы для поставки. Такой подход помогает установить арматуру без дополнительных переходников, доработки фланцев и непредвиденных задержек на объекте.
Главное
Дисковый затвор Ридан подбирается по условиям работы, а не только по диаметру. Серия ЗДМ, DN, PN, материалы, манжета, присоединение и привод должны соответствовать одной задаче. Если собрать эти данные заранее, затвор будет надежно работать в трубопроводе, а его монтаж и обслуживание не создадут проблем для обслуживающего персонала.
