Дисковые затворы АДЛ Гранвэл: как выбрать управление и обеспечить контроль положения
Для промышленных объектов затвор выбирают не только по проходу и давлению. Нужно заранее решить, кто и как будет им управлять: оператор на месте, дежурный персонал через редуктор или автоматика из диспетчерского пункта. От этого зависит комплектация, место установки, электрика и дальнейшая эксплуатация узла. Поворотно-дисковые затворы АДЛ Гранвэл удобны тем, что позволяют подобрать ручное, редукторное или приводное решение под задачу линии.
В ПроТепло мы начинаем подбор с рабочего сценария. Нужно ли затвору быстро отключать участок, находиться в фиксированном положении, передавать статус в диспетчеризацию или выполнять команду автоматики? Когда это понятно, техническая задача получается точной, а арматура не требует доработки уже на объекте.
Для чего нужен контроль положения затвора
В тепловом пункте, насосной или на технологической линии недостаточно отправить команду «открыть» или «закрыть». Оператор должен получить подтверждение, что диск фактически дошел до нужного положения. Это особенно важно, если затвор стоит на удаленном участке, работает в аварийном сценарии или участвует в переключении потоков.
Для таких задач применяют концевые выключатели, датчики положения и другие предусмотренные производителем способы обратной связи. Они передают в систему управления статус «открыто» или «закрыто». Перед поставкой необходимо согласовать тип сигнала, количество контактов, напряжение питания и схему подключения. Иначе электропривод может быть механически совместим с затвором, но не интегрироваться в существующую автоматику.
Рукоятка: решение для доступных узлов

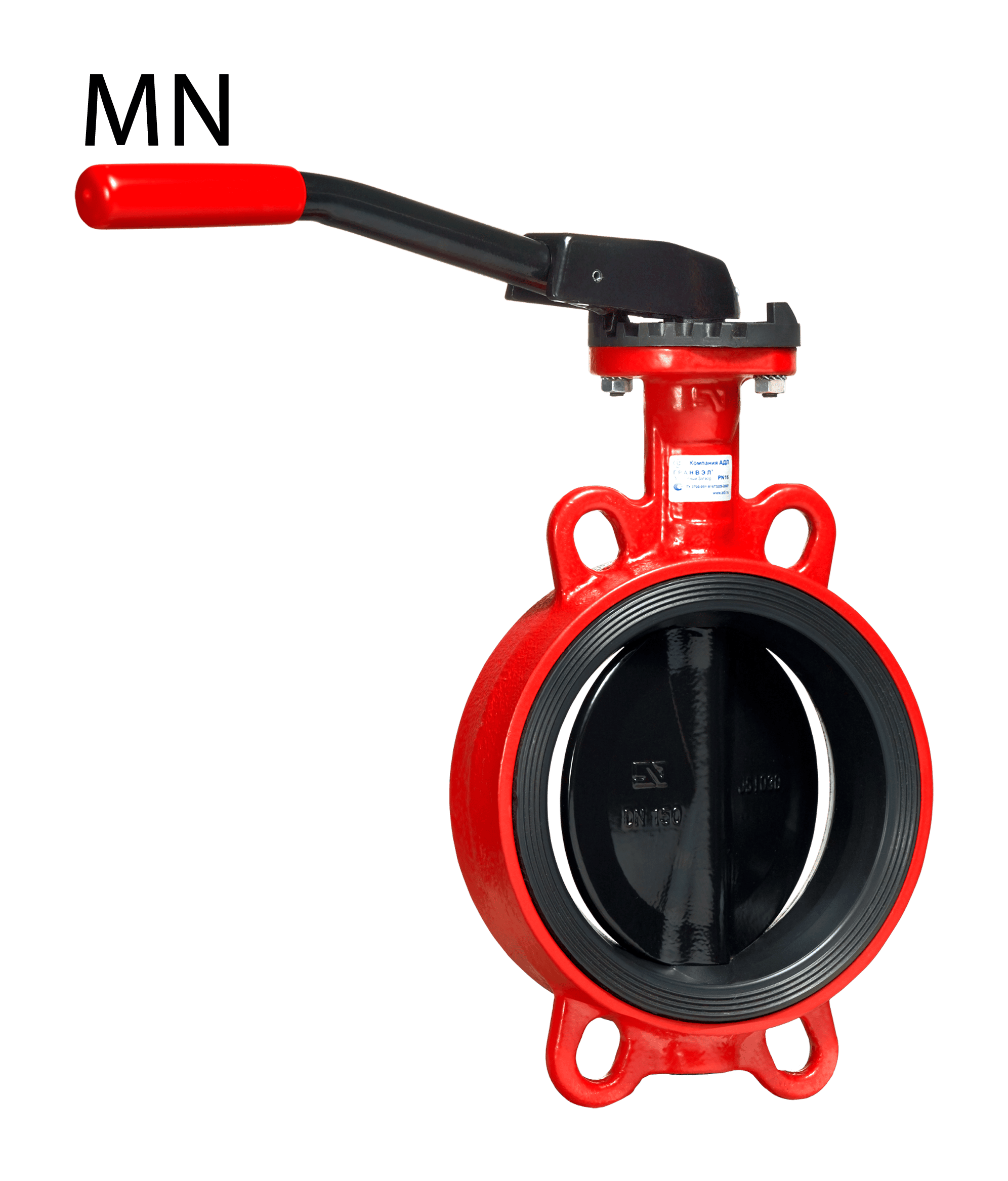

Дисковый поворотный затвор Гранвэл с рукояткой подходит для линий, на которых персонал может безопасно управлять арматурой вручную. Это может быть небольшой тепловой узел, распределительный коллектор или локальное подключение оборудования. До установки проверьте зону поворота: рукоятка не должна упираться в теплоизоляцию, трубопровод, стену или кабельную трассу.
Ручное управление удобно, когда затвор используется нечасто и расположен в видимой зоне. Если же арматура находится на высоте, в камере, за ограждением или требует большого усилия, рукоятка перестает быть практичным вариантом. В этом случае стоит рассмотреть редуктор или приводное исполнение.
Когда нужен редуктор
Редуктор используют, когда прямого усилия на рукоятке недостаточно или требуется более плавный поворот. Он востребован на затворах больших диаметров, в стесненных помещениях и на линиях, где важно исключить резкое управление. Маховик редуктора должен оставаться доступным после монтажа: его нельзя закрывать изоляцией или размещать вплотную к другому оборудованию.
В заявке на дисковый затвор Гранвэл с редуктором укажите DN/ДУ, рабочую среду, давление, температуру и расположение узла. Это поможет заранее проверить, достаточно ли места для маховика и подходит ли выбранный способ управления для конкретной позиции. Если затвор установлен на высоте, дополнительно предусматривают безопасную площадку обслуживания.
Электропривод и диспетчеризация
Затвор с электроприводом выбирают, когда управление должно быть дистанционным или автоматическим. Например, при включении насосов, переключении контуров, аварийном отключении или работе по расписанию. В этом случае электропривод рассматривается как часть системы автоматизации, а не как дополнительная опция к арматуре.
Для подбора нужно определить напряжение питания, тип управляющего сигнала, время полного поворота, крутящий момент, класс защиты и аварийное положение. Важно заранее ответить, что должен сделать затвор при потере питания: закрыться, открыться или сохранить положение. Для ряда систем это решение влияет на безопасность процесса и должно быть согласовано с проектировщиком.
После установки проверьте весь цикл: механический ход диска, направление вращения, настройку конечных положений, передачу сигналов и работу ручного дублера. Только после такой проверки приводной затвор можно передавать в эксплуатацию. Подключить кабель недостаточно — нужно убедиться, что команда и фактическое положение совпадают.
Серии ЗПВС, ЗПТС, ЗПВЛ и ЗПСС
В линейке АДЛ есть большой выбор серий задвижек: ЗПВС, ЗПТС, ЗПВЛ и ЗПСС, а также исполнение ЗПВС FL.
Если в проекте указана серия, приложите фрагмент спецификации к заявке. Если арматура меняется на действующем объекте, приложите фото шильдика и общего вида узла. Это позволит проверить не только характеристики затвора, но и габариты привода, строительную длину и расположение фланцев. Такой подход особенно важен для межфланцевого исполнения, где ошибки в геометрии обнаруживаются уже при сборке.
Межфланцевый затвор: что важно для надежной работы
Межфланцевый дисковый затвор Гранвэл устанавливают между ответными фланцами. До монтажа осмотрите фланцевые поверхности и проверьте, что трубы расположены соосно. Корпус не должен воспринимать нагрузку от смещенного трубопровода. Попытка выровнять линию стяжкой болтов может привести к деформации манжеты, затрудненному ходу диска и утечке.
Диск должен свободно проходить внутри трубопровода. Перед затяжкой крепежа убедитесь, что он не задевает фланцы или внутренние кромки трубы. Болты затягивают равномерно, по диагонали. После заполнения системы проверьте герметичность соединения и полный ход затвора, а для приводного варианта — еще и сигналы концевых положений.
Как подготовить техническую заявку
Для дискового затвора АДЛ Гранвэл укажите среду, DN/ДУ, PN/РУ, температуру, тип присоединения и требуемый способ управления. Если нужен редуктор, добавьте информацию о доступе к маховику. Для электропривода необходимы питание, управляющий сигнал, требуемое аварийное положение, сигналы обратной связи и условия окружающей среды.
Полезно сразу определить, какие документы потребуются при приемке: паспорт, чертеж, инструкция, сертификат или декларация. Это ускоряет входной контроль и не задерживает монтаж. Специалисты ПроТепло помогут проверить исходные данные, подобрать совместимое исполнение и подготовить комплект для поставки.
Главное
Дисковые затворы Гранвэл — это не только корпус и диск, но и способ управления линией. Рукоятка подходит для доступных участков, редуктор — для крупных и стесненных узлов, электропривод — для автоматизации и диспетчеризации. Если заранее определить сценарий работы, параметры управления и требования к обратной связи, затвор будет удобно монтировать и безопасно эксплуатировать.
