Дисковые затворы: как выбрать запорную арматуру для трубопровода
Дисковый затвор — компактный вид трубопроводной арматуры, который предназначен для перекрытия потока жидкости, газа или другой рабочей среды. Внутри корпуса расположен диск, при повороте вокруг оси он открывает, частично ограничивает или перекрывает проход среды через трубопровод. За счет небольшой строительной длины и сравнительно малого веса поворотные дисковые затворы удобны в использовании на тепловых сетях, в системах водоснабжения, вентиляции, пожаротушения, очистки воды и на технологических линиях.
Внешне похожие затворы могут радикально отличаться по назначению. На надежность влияет материал корпуса и диска, манжета, класс давления, тип присоединения, привод и конкретная рабочая среда. В ПроТепло мы рекомендуем выбирать затвор: по параметрам трубопровода и условиям эксплуатации, а не по одному размеру или цене.
Где используют поворотные дисковые затворы
Арматура такого типа подходит для трубопроводов средних и больших диаметров, в которых важны компактность и удобство управления. Их устанавливают на магистралях отопления и охлаждения, в насосных станциях, тепловых пунктах, системах водоподготовки, на технологическом оборудовании и в распределительных узлах. Поворотный дисковый затвор может служить отсечным устройством, а в отдельных случаях использоваться для регулирования — если это прямо допускается его конструкцией, приводом и проектным решением.
При подборе необходимо учитывать свойства среды. Для воды и теплоносителя зачастую подходит уплотнение EPDM, но применимость определяется исполнением конкретной модели. Для нефтепродуктов, агрессивных веществ, газа или высоких температур могут потребоваться другие материалы манжеты и диска. Нельзя переносить характеристики затвора, предназначенного для одного контура, на совершенно другую среду без технической сверки.
Межфланцевый, фланцевый или другой тип присоединения

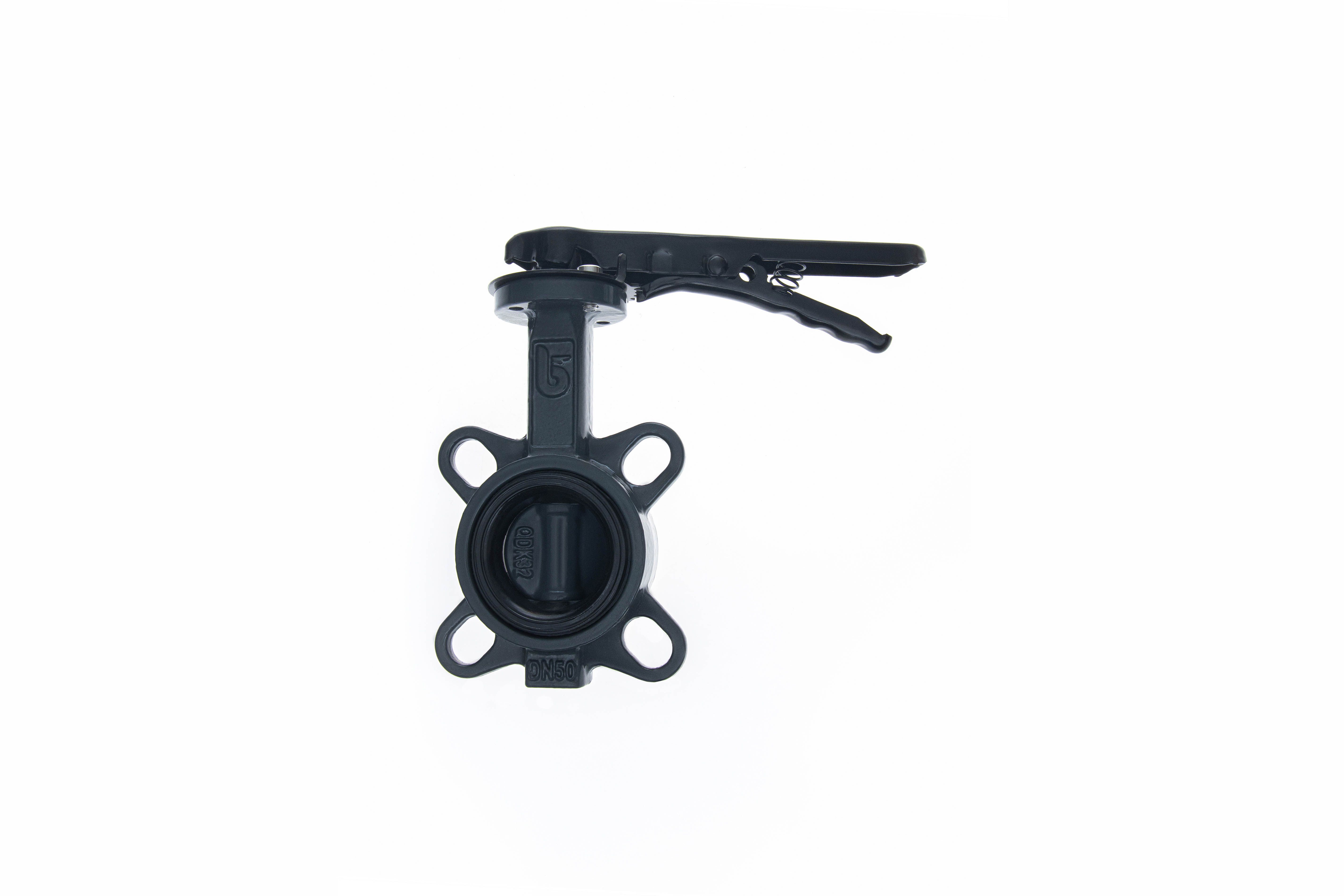

Межфланцевый дисковый затвор устанавливают между ответными фланцами трубопровода. Такая конструкция экономит место и материал, поэтому широко применяется в инженерных сетях. При монтаже важно обеспечить соосность труб: корпус затвора не должен компенсировать смещение или принимать на себя изгибающие нагрузки. Прокладки, фланцы и крепеж должны соответствовать рабочему давлению, температуре и среде.
Фланцевый дисковый затвор имеет собственные присоединительные фланцы. Его выбирают, когда конструкция узла, требования по прочности или порядок обслуживания предполагают такое исполнение. В заявке недостаточно обозначить «фланцевый»: понадобятся DN (ДУ), PN (РУ), строительная длина, тип фланцев, материал корпуса, положение диска.
Для обоих вариантов важно оставить доступ к управлению и сервису. Если затвор установлен рядом с насосом, стеной или другой арматурой, ручка, редуктор или привод должны свободно работать, а болтовые соединения — быть доступны для ревизии. Ошибки компоновки обычно выявляются уже на монтаже, хотя их можно исключить на этапе проектирования.
DN, ДУ, PN и РУ: какие параметры сверять
DN или ДУ, обозначает номинальный диаметр присоединения. Наиболее распространенные размеры DN 50, DN 65, DN 80, DN 100, DN 150, DN 200, DN 250 и DN 300. Выбирать затвор следует отталкиваясь от проекта; условный диаметр не заменяет измерение всех монтажных размеров.
PN или РУ, показывает номинальный класс давления. Затвор дисковый PN16 должен проверяться не только по этому обозначению, но и по рабочей температуре: допустимое давление для конкретного изделия зависит от сочетания материалов и условий эксплуатации. В заявке указывайте рабочее и испытательное давление, температуру, среду и требуемый класс герметичности. Это особенно важно для тепловых сетей и насосных контуров с возможными гидравлическими ударами.
Материал корпуса, диска и уплотнения
Чугунный дисковый затвор — распространенный выбор для воды и теплоносителя. Корпус из чугуна обеспечивает прочность и экономичность на многих инженерных объектах. Для более сложных условий применяют стальные или нержавеющие исполнения. Нержавеющий затвор нужен не «для надежности в принципе», а при обоснованных требованиях к коррозионной стойкости, нормам или совместимости со средой.
Материал диска не менее важен, чем корпус. В зависимости от исполнения он может быть чугунным, стальным или нержавеющим. Пара «чугунный корпус — нержавеющий диск» может быть предусмотрена для конкретной задачи, но ее нельзя считать. При подборе учитывается химический состав среды, температура, абразивность, скорость потока и вероятность коррозии.
Манжета дискового затвора обеспечивает герметичность между корпусом и диском. Уплотнение EPDM популярна в водяных и тепловых системах, но имеет ограничения по средам и температурам. При подборе проверяем материал манжеты, тип ее фиксации, возможность замены. Если уплотнение неверно выбрано, даже качественный корпус не обеспечит надежность.
Ручка, редуктор или привод

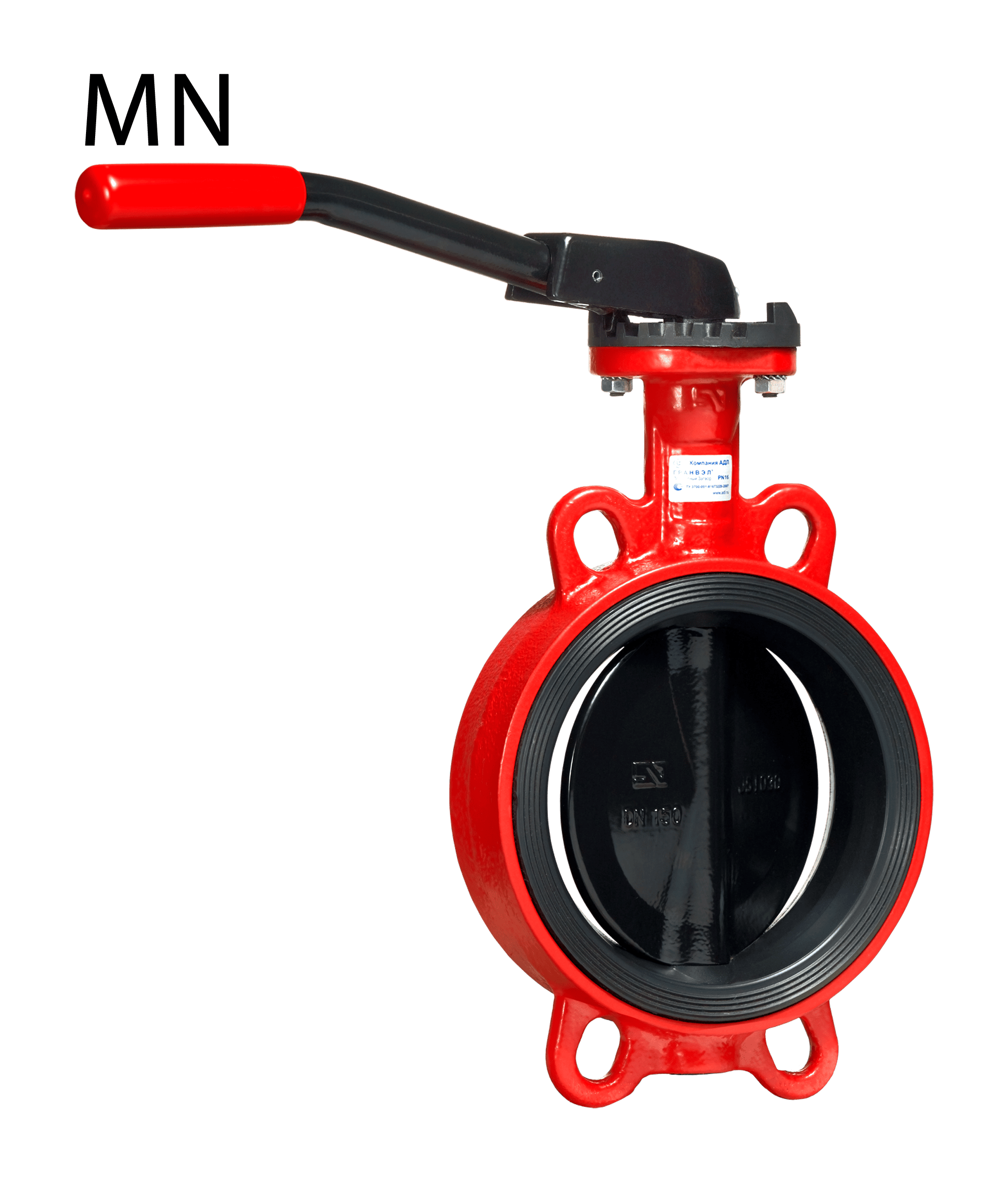

На небольших диаметрах затвором удобно управлять рукояткой. Она позволяет быстро изменить положение диска, а фиксатор помогает установить его в нужной позиции. При увеличении DN возрастает крутящий момент, по этой причине на больших диаметрах используется редуктор. Он снижает усилие оператора и делает управление крупной арматурой более безопасным и точным.
Дисковый затвор с электроприводом выбирают для автоматизированных систем с диспетчеризацией и удаленным управлением. При подборе важны не только посадочное соединение и крутящий момент, но и напряжение питания, время поворота, степень защиты, сигналы управления и обратной связи. Для требовательных объектов предусматривают концевые выключатели и индикацию положения: оператор должен видеть, действительно ли затвор открылся или закрылся.
Пневмопривод применяется там, где есть подготовленный сжатый воздух и требуется быстрое срабатывание, без них не обходится ни одно химическое или пищевое производство. Его выбор связан с параметрами пневмосети, требуемым крутящим моментом, логикой аварийного положения и системой управления. Перед заказом необходимо отдельно отметить, каким должно быть состояние затвора при отключении питания или воздуха — открытым, закрытым или сохраняющим текущее положение.
Когда нужен эксцентриковый затвор
У обычного концентрического затвора ось диска и уплотняющее седло имеют одну геометрию. Для более тяжелых условий используют двух- и трехэксцентриковые конструкции. Эксцентриситет уменьшает трение при открытии и закрытии и может быть важен для высоких температур, давлений или требований к ресурсу. Но это не повод заменять любой межфланцевый затвор более сложным исполнением: необходимость определяется условиями процесса и проектом.
При рассмотрении трехэксцентрикового затвора оценивается не только конструкция, но и экономическая целесообразность. Для стандартного водяного контура качественный затвор с подходящей манжетой часто рациональнее. Для сложной технологической линии, напротив, первоначальная стоимость может быть менее важна, чем ресурс, герметичность и возможность работать в специфических условиях.
Монтаж и ввод в эксплуатацию
Перед установкой проверяйте маркировку, комплектность, направление потока при его наличии, состояние манжеты и поверхности диска. Внутри трубы не должно быть сварочных брызг, окалины и мусора: они способны повредить уплотнение при первом же повороте. Диск следует оставить в положении, рекомендованном производителем для монтажа, чтобы не повредить его кромку и манжету о фланец.
Затяжку межфланцевого соединения выполняйте равномерно. Избыточное или неравномерное усилие может деформировать манжету и нарушить работу диска. После заполнения системы проверьте герметичность, полный ход затвора и работу привода. На автоматизированных узлах дополнительно протестируйте концевые выключатели, сигнализацию и сценарии аварийного управления.
Как оформить заявку
Для точного подбора дискового затвора укажите рабочую среду, DN/ДУ, PN/РУ, температуру, расход, тип присоединения, материал корпуса и диска, уплотнение и способ управления. Для затвора с приводом потребуются данные о питании, управляющем сигнале, аварийном положении и требуемой обратной связи. Если арматура идет на замену, приложите паспорт, фото шильдика и габаритный чертеж узла.
Наши специалисты помогут подобрать поворотный дисковый затвор, проверить монтажную совместимость и подготовить документацию для поставки. Такой подход снижает риск несоответствия арматуры и делает последующий монтаж предсказуемым.
Главное
Дисковый затвор подбирается по совокупности параметров: среде, давлению, температуре, условному диаметру, материалам, типу присоединения и управлению. Межфланцевое, фланцевое, ручное, редукторное и приводное исполнения решают разные задачи. Корректно подобранная арматура надежно перекрывает поток, сохраняет герметичность и позволяет безопасно обслуживать трубопроводный узел.
