Введение

Титановый пластинчатый теплообменник (ТПТО) — это разновидность пластинчатого теплообменника, ключевой особенностью которого является то, что его пластины изготовлены из титана или титановых сплавов.

По своей конструкции он не отличается от обычного пластинчатого теплообменника: он состоит из набора тонких гофрированных пластин, собранных в пакет. Каналы между пластинами поочередно заполняются греющей и нагреваемой средами, между которыми и происходит теплообмен через тонкую титановую стенку.

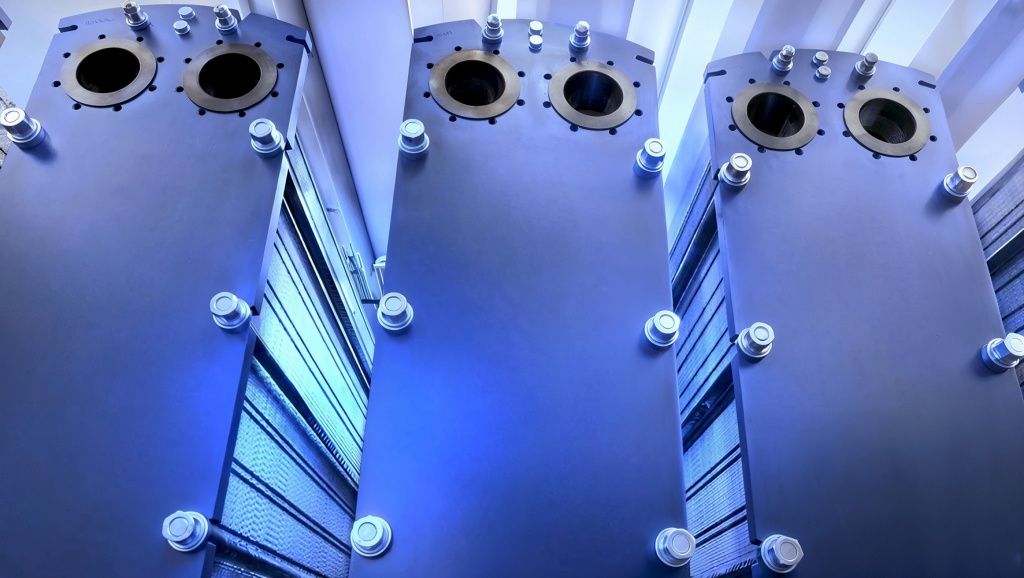

химпром

В чем отличие от обычного пластинчатого теплообменника

Главное и единственное важное отличие — материал пластин.

  • Обычный (стандартный) пластинчатый теплообменник: Пластины чаще всего изготавливаются из нержавеющей стали (AISI 304, AISI 316). Это отличный и универсальный материал для большинства задач: вода, гликолевые растворы, масла, многие химические среды без сильных коррозионных свойств.
  • Титановый пластинчатый теплообменник: Пластины изготавливаются из титана (чаще всего марки Grade 1 или Grade 2).

Что это дает на практике

ХарактеристикаОбычный теплообменник (из нержавейки)Титановый теплообменник
Стойкость к коррозииХорошая, но неустойчива к хлоридам, сильным кислотам, морской воде.Исключительная. Устойчив к хлоридам, морской воде, влажному хлору, многим кислотам и окислительным средам.
Прочность и весВысокая прочность, относительно тяжелый.Удельная прочность выше. При равной прочности может быть легче.
Рабочие параметрыСтандартные для большинства применений.Может работать в более агрессивных средах.
СтоимостьОтносительно низкая.Очень высокая. Титан — дорогой материал, и его обработка сложнее.

Ключевой враг нержавеющей стали, с которым справляется титан — это хлориды. Они вызывают точечную (питтинговую) и щелевую коррозию, которая быстро выводит теплообменник из строя.

Где, в каких сферах и процессах применяется

Титановые ТПТО применяются там, где требуется коррозионная стойкость в особо агрессивных средах, прежде всего, содержащих хлориды.

  1. Судовая и оффшорная промышленность:
    • Охлаждение главного двигателя забортной морской водой.
    • Системы кондиционирования и вентиляции.
    • Подогрев топлива и масла.
титановый теплообменник для судна
  1. Специализированные бассейны (например, в дельфинариях):
    • Поддержание постоянной температуры в бассейнах наполненных морской водой.
  2. Химическая и нефтехимическая промышленность:
    • Работа с соляными растворами, хлорсодержащими средами, агрессивными кислотами (например, разбавленная серная и соляная кислоты).
  3. Энергетика:
    • В системах охлаждения на прибрежных электростанциях, использующих морскую воду.
  4. Геотермальная энергетика:
    • Геотермальные воды часто сильно минерализованы и содержат сероводород и хлориды, что делает титан единственным вариантом.
  5. Пищевая промышленность:
    • В процессах, где используются рассолы (например, производство сыра, соление) или агрессивные моющие средства на основе хлора.
  6. Фармацевтическая промышленность:
    • Требуется высочайшая чистота и стойкость к агрессивным растворам для очистки (CIP - мойка на месте).
  7. Системы рекуперации тепла:
    • В установках, где одной из сред являются агрессивные выбросы или стоки.
теплообменник для бассейна

Как подбирается и рассчитывается

Процесс подбора и расчета титанового ТПТО ничем не отличается от расчета обычного пластинчатого теплообменника. Разница лишь в том, что в базу данных материалов добавляется титан, и инженер выбирает его, когда среда требует этого.

Сам процесс — это сложная инженерная задача, которую выполняют специалисты (инженеры-теплотехники) с использованием специализированного программного обеспечения.

Расчет титанового пластинчатого теплообменника, основные этапы:

  1. Определение исходных данных (Техническое Задание):
    • Расход сред: Количество горячего и холодного теплоносителя (например, м³/ч).
    • Температуры: Температуры на входе и требуемые температуры на выходе для обоих контуров.
    • Физические свойства сред: Плотность, вязкость, удельная теплоемкость, теплопроводность. Критически важно указать химический состав среды! Именно он диктует необходимость применения титана.
    • Допустимые потери давления (ΔP): Максимальное падение давления, которое допустимо для каждого контура.
    • Тип среды и загрязненность: Морская вода, рассол, химический раствор и т.д. Это влияет на выбор типа пластин и прокладок.
    • Рабочее давление: Максимальное давление в системе.
  2. Тепловой и гидравлический расчет:
    • Цель: Определить необходимую площадь теплообмена, количество пластин, их размер и тип гофра (который определяет тепловую эффективность и гидравлическое сопротивление).
    • Метод: Используются уравнения теплопередачи (через коэффициент теплопередачи K) и уравнения для расчета потерь давления. Расчет итерационный — программа перебирает различные комбинации пластин, пока не найдет вариант, удовлетворяющий всем требованиям по температурам и ΔP.
  3. Конструкторский подбор:
    • На основе расчета выбирается конкретная модель аппарата, рама (станина), тип и материал прокладок (для титановых ТПТО часто используют EPDM, Viton или другие, стойкие к агрессивным средам).
    • Определяется компоновка пластин (т.н. "схема сборки" или "паттерн").
  4. Проверка и оптимизация:
    • Проверяется запас поверхности, соответствие всем техническим требованиям.
    • Иногда требуется корректировка исходных данных для нахождения более оптимального и экономичного решения.

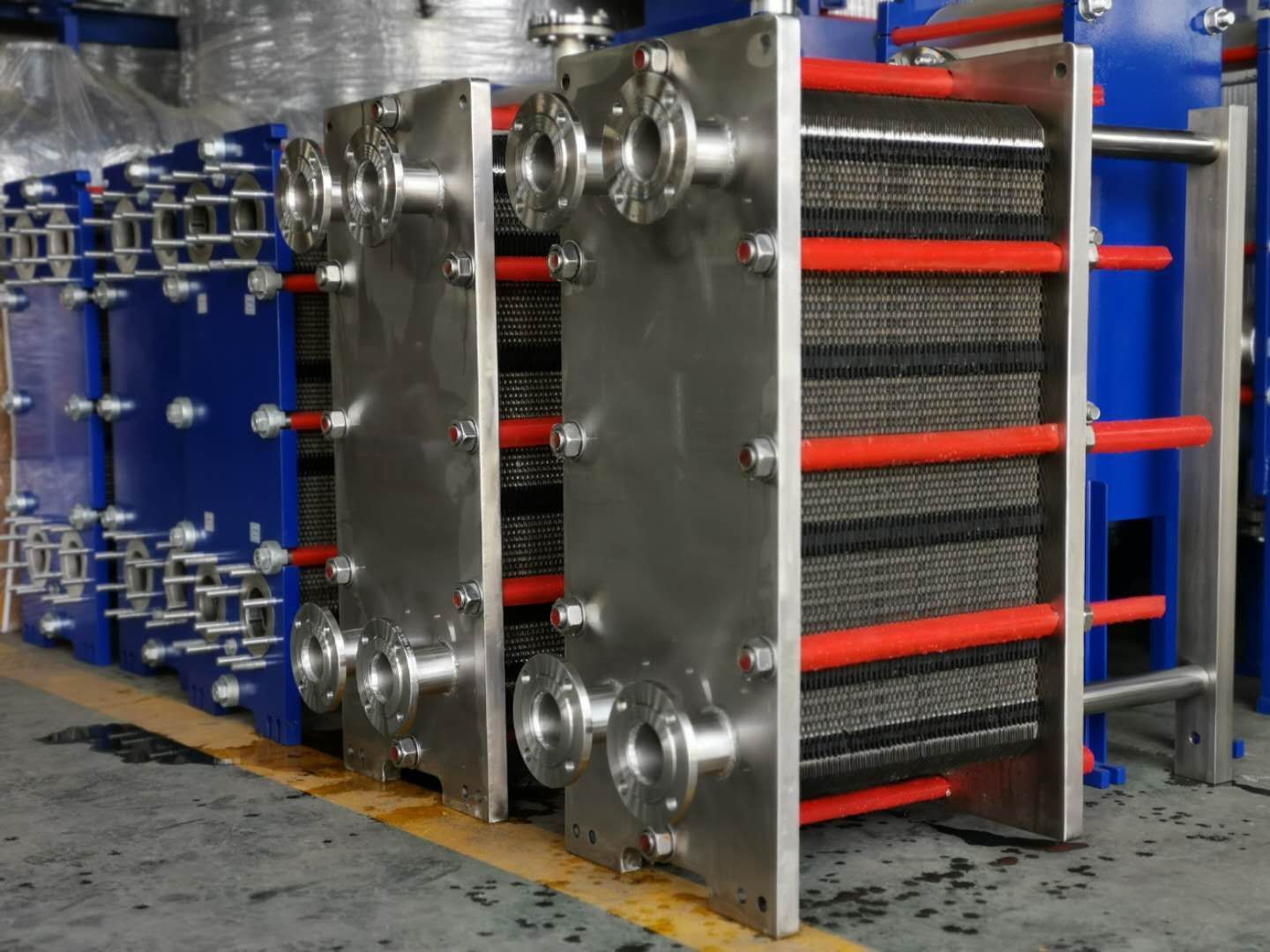

титановый теплообменник

Краткий итог

  • Титановый ТПТО — это специальная версия обычного теплообменника, сделанная из титана.
  • Главное преимущество — феноменальная коррозионная стойкость, особенно к хлоридам и морской воде.
  • Главный недостаток — высокая стоимость.
  • Применяется там, где нержавеющая сталь не выживет: морская вода, агрессивная химия, геотермальные источники.
  • Рассчитывается так же, как и обычный, но с обязательным учетом химической стойкости титана к конкретной рабочей среде.
