Определение

ИТП (Индивидуальный Тепловой Пункт) — это комплекс устройств, расположенный, как правило, в отдельном помещении (чаще в подвале) здания, который предназначен для подключения системы отопления, вентиляции и горячего водоснабжения (ГВС) этого здания к централизованной тепловой сети (от ТЭЦ или котельной).

Проще говоря, это «посредник» между городской теплосетью (где теплоноситель может быть перегрет до 150°C) и внутренними системами дома, где температура должна быть безопасной и комфортной (обычно до 95°C для отопления и 60-65°C для ГВС).

Ключевое слово — «Индивидуальный». Это значит, что пункт обслуживает только одно конкретное здание или его часть.

Для чего необходимы ИТП

Основные задачи ИТП:

  1. Регулирование тепловой нагрузки: Автоматическое изменение расхода тепла в зависимости от температуры наружного воздуха. Чем холоднее на улице, тем больше тепла подается в систему, и наоборот. Это обеспечивает комфорт и экономию.
  2. Преобразование параметров теплоносителя: Снижение температуры и давления теплоносителя из центральной сети до безопасных значений, необходимых для систем здания.
  3. Распределение теплоносителя по системам отопления, вентиляции и ГВС.
  4. Подготовка горячей воды: Нагрев холодной воды для нужд ГВС с помощью теплообменников.
  5. Учет тепловой энергии: Установка теплосчетчиков для коммерческого учета потребленного тепла и контроля режимов.
  6. Отключение систем: Возможность локального отключения отопления или ГВС в здании для ремонта без остановки всей тепловой магистрали.
  7. Повышение надежности и безопасности: Снижение давления защищает внутренние системы от гидроударов, а автоматика следит за аварийными ситуациями.

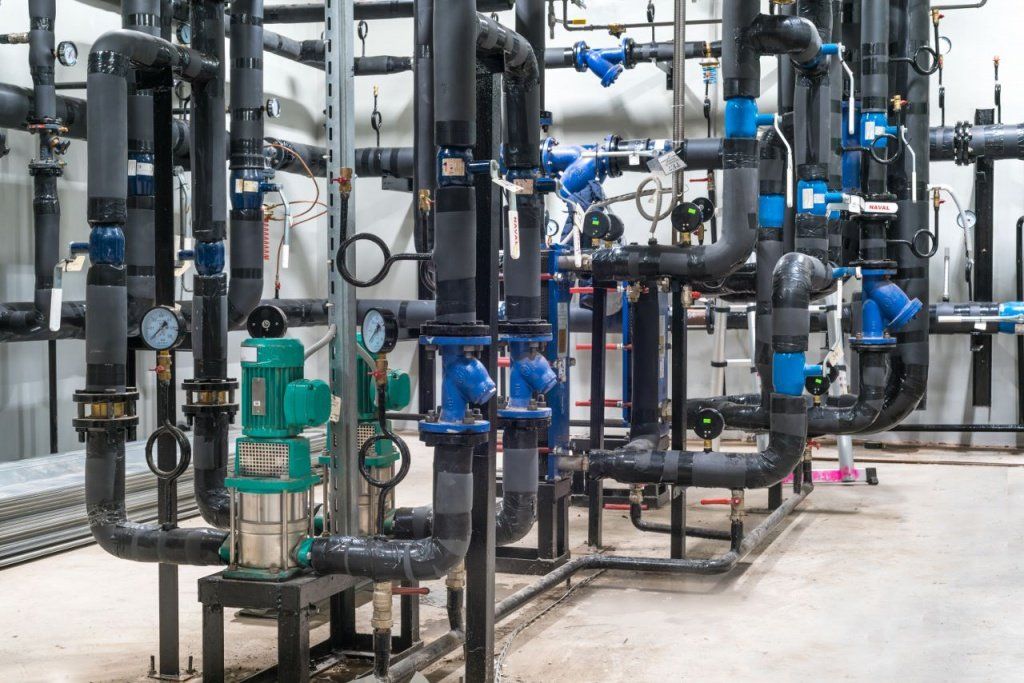

итп

Схемы ИТП

Существует несколько основных схем подключения систем в ИТП.

Схемы подключения отопления:

  • Зависимая схема: Система отопления здания напрямую подключена к тепловой сети. Теплоноситель из внешней сети поступает прямо в батареи. Эта схема проще, но не позволяет гибко регулировать температуру и чувствительна к перепадам давления в центральной сети. В современных зданиях почти не применяется.
  • Независимая схема (закрытая): Система отопления здания изолирована от внешней сети с помощью теплообменника. Тепло от внешнего теплоносителя передается внутреннему через стенки пластин теплообменника. Это самая распространенная и эффективная схема, позволяющая точно регулировать температуру, использовать очищенный теплоноситель в системе дома и защищать ее от грязи из магистрали.

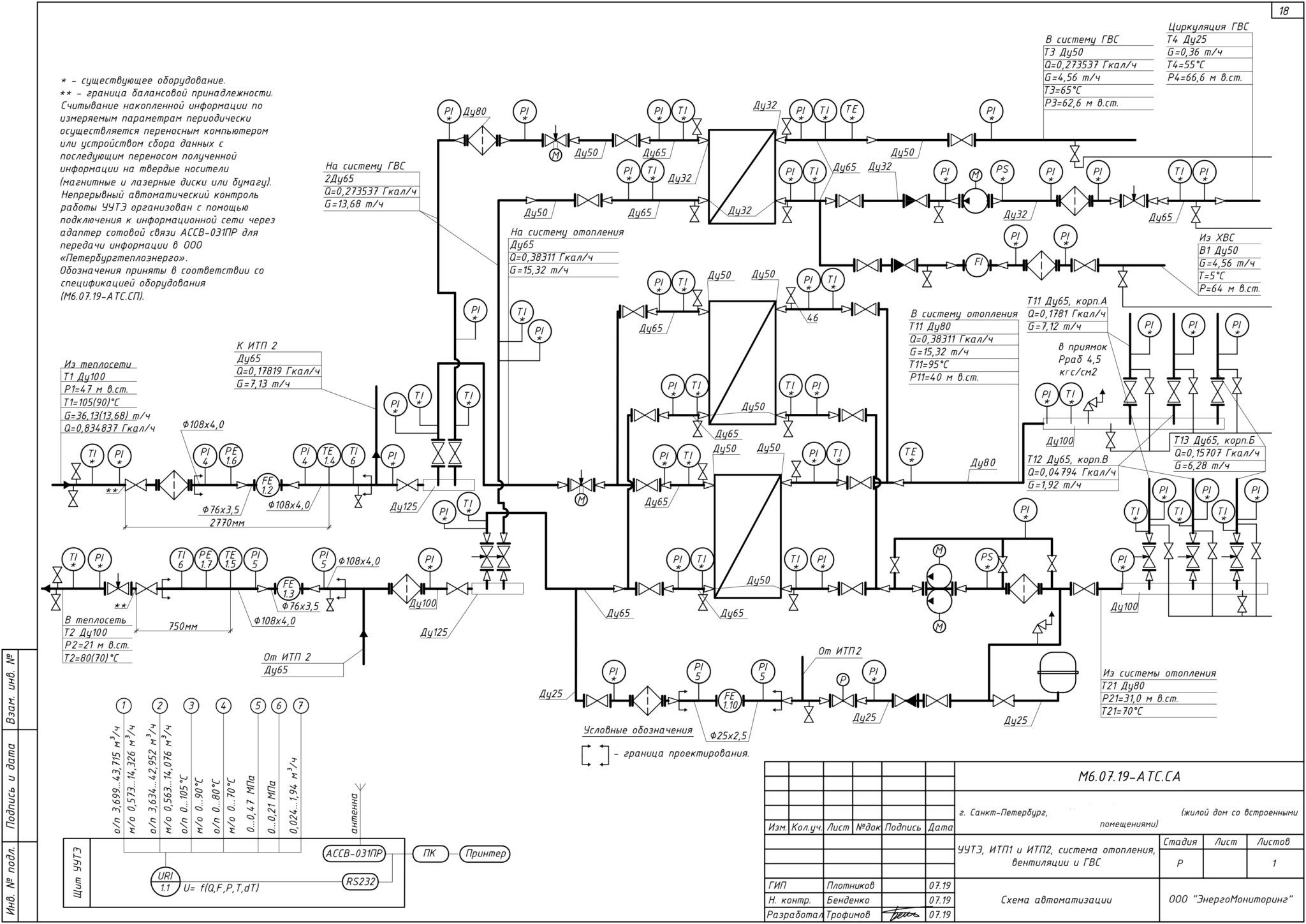

схема итп

Схемы приготовления ГВС:

  • Открытая (непосредственный водоразбор): Горячая вода забирается напрямую из труб отопления. В настоящее время практически запрещена из-за низкого качества воды и высокой коррозии сетей.
  • Закрытая (с использованием теплообменника): Холодная питьевая вода проходит через теплообменник ГВС, где нагревается теплоносителем из центральной сети, и подается потребителям. Это современная, гигиеничная и надежная схема.
  • Двухступенчатая схема: Энергоэффективная схема, где холодная вода сначала подогревается в теплообменнике, установленном в системе отопления (первая ступень), а затем догревается до нужной температуры в основном теплообменнике ГВС (вторая ступень). Это позволяет использовать "остаточное" тепло из обратного трубопровода отопления и экономить энергию.

Из чего состоят ИТП

Основное оборудование ИТП монтируется на рамах (блоках) и включает в себя:

  1. Теплообменники (пластинчатые):
    • Для системы отопления.
    • Для системы ГВС.
    • (Иногда) для системы вентиляции.
  2. Насосное оборудование:
    • Циркуляционные насосы для системы отопления и ГВС (для создания принудительной циркуляции).
    • Подпиточные насосы для восполнения утечек в системе отопления.
  3. Запорная и регулирующая арматура: Шаровые краны, задвижки, клапаны.
  4. Узел учета тепловой энергии (Теплосчетчик): Включает расходомеры, термопреобразователи и вычислитель.
  5. Автоматика и КИП (Контрольно-Измерительные Приборы):
    • Датчики температуры и давления.
    • Контроллер, который управляет всей системой по заданной программе.
    • Регулирующие клапаны с электроприводами.
  6. Узел ввода тепловой сети: Фильтры грубой очистки (грязевики), приборы учета.
  7. Система трубопроводов и опор.

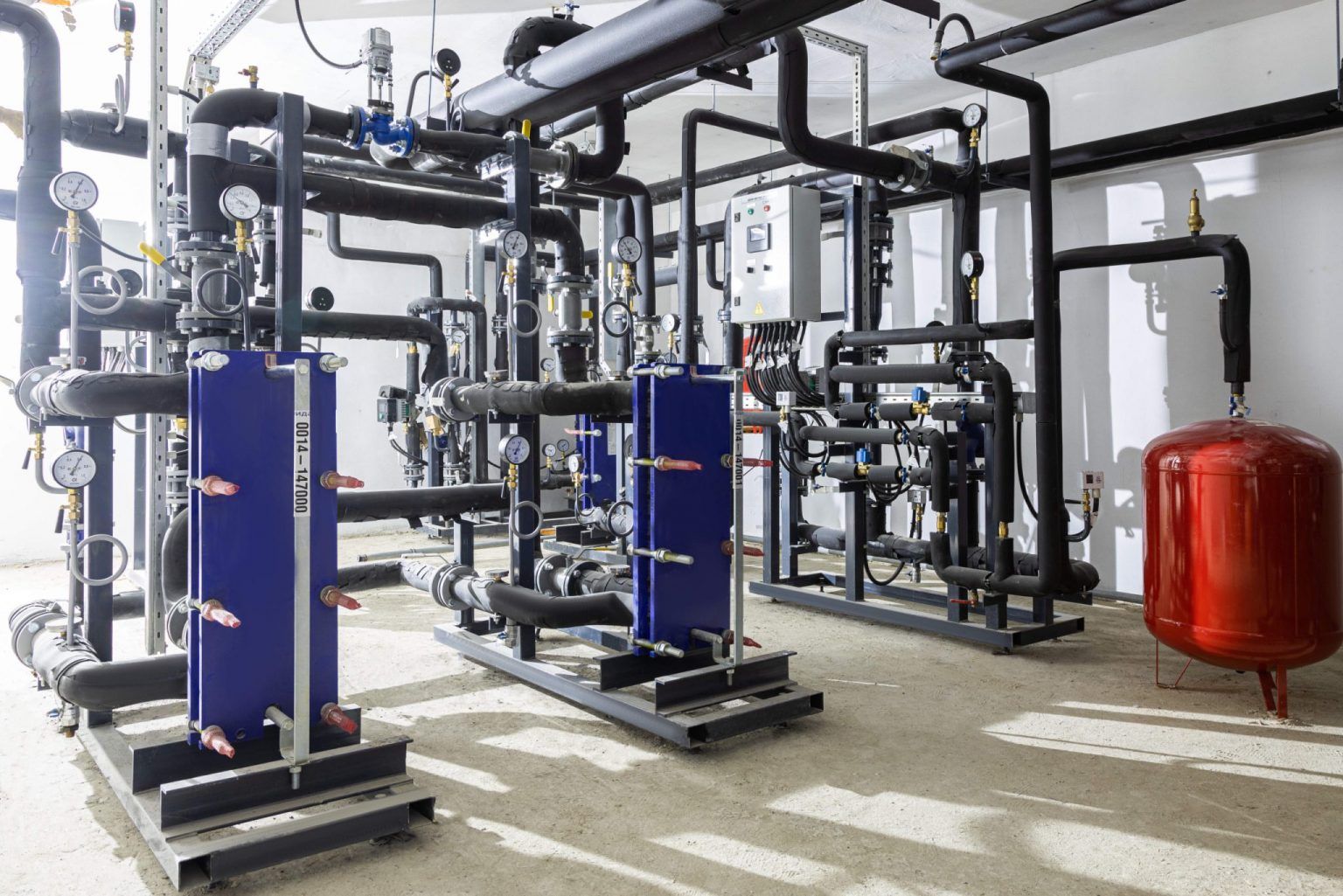

итп

Проектирование и расчет оборудования ИТП

Это сложный инженерный процесс, который выполняют специализированные организации.

Этапы проектирования:

  1. Сбор исходных данных:
    • Технические условия (ТУ) от поставщика тепла (теплосети).
    • Архитектурно-строительные планы здания.
    • Климатические данные региона (расчетная температура наружного воздуха).
    • Требования к температурам в помещениях.
    • Данные о потребителях: площадь помещений, материал и толщина стен, количество жителей (для расчета ГВС), наличие бассейнов и т.д.
  2. Теплотехнический расчет:
    • Определение тепловых нагрузок на отопление, вентиляцию и ГВС. Это ключевой этап, который отвечает на вопрос: "Сколько всего тепла нужно зданию в самый холодный день?".
    • Расчет проводится по методикам, приведенным в СНиП (Строительные Нормы и Правилы) и СП (Своды Правил).
  3. Выбор схемы ИТП:
    • На основе ТУ и нагрузок выбирается оптимальная схема (независимая для отопления, закрытая для ГВС и т.д.).
  4. Гидравлический расчет:
    • Расчет расходов теплоносителя, давления в системе, потерь напора.
    • На основе этого расчета подбираются насосы (их производительность и напор).
  5. Расчет и подбор основного оборудования:
    • Теплообменники: Расчет производится на максимальную тепловую нагрузку. Определяется требуемая площадь теплообмена, тип и количество пластин. Подбирается готовая модель, удовлетворяющая расчетам.
    • Насосы: Подбираются по расчетным расходам и напорам.
    • Расширительный бак для системы отопления: Подбирается объем, необходимый для компенсации температурного расширения теплоносителя.
    • Бак-аккумулятор для ГВС (если нужен): Для сглаживания пиковых нагрузок по водоразбору.
  6. Разработка рабочей документации:
    • Создание чертежей: принципиальных тепловых и гидравлических схем, планов расстановки оборудования, монтажных схем.
    • Составление спецификаций на оборудование и материалы.
    • Разработка программ для контроллера автоматики.

Кто выполняет расчеты? Расчеты выполняют инженеры-проектировщики систем отопления, вентиляции и теплоснабжения с использованием специализированного программного обеспечения.

проектирование итп

Почему ИТП необходимы (подробно)

Установка ИТП в современных многоквартирных домах (МКД) является не просто рекомендацией, а строительной нормой, обусловленной законами физики, экономики и требованиями законодательства.

Вот ключевые причины, почему ИТП стали обязательными:

1. Энергосбережение и повсеместная экономия (Главная причина)

Это прямой результат федеральных законов (например, ФЗ-261 "Об энергосбережении..."). Старые здания с элеваторными узлами (прообразом ИТП) потребляли тепло по одному графику, не обращая внимания на реальную погоду. Это приводило к перетопу — жители открывали окна зимой, чтобы проветрить квартиры, а тепло буквально улетало на улицу.

ИТП решает эту проблему за счет:

  • Погодозависимого регулирования: Автоматика ИТП постоянно считывает температуру наружного воздуха и корректирует температуру теплоносителя в системе отопления дома. Ночью теплее? Подача тепла снижается. Похолодало? Увеличивается. Это исключает перетоп и экономит до 30-40% тепловой энергии.
  • Экономия на ГВС: В старых системах горячая вода часто шла по тем же трубам, что и отопление (с большими теплопотерями). Современный ИТП готовит ГВС локально и только в момент разбора, что также сильно снижает потери.

Кто экономит

  • Жители: Плата за отопление становится более справедливой и снижается.
  • Управляющие компании: Снижаются затраты на оплату тепла от ресурсоснабжающей организации.
  • Город/Государство: Снижается общая нагрузка на котельные и ТЭЦ, что позволяет не строить новые генерирующие мощности.

2. Техническая необходимость и безопасность

Современные материалы и технологии строительства требуют современных систем теплоснабжения.

  • Низкотемпературное отопление: Системы "теплый пол", которые все чаще используются в новостройках, требуют теплоносителя с температурой 35-55°C. Подать такую температуру напрямую из магистрали, где она +150°C, невозможно. Только ИТП с теплообменником может точно ее подготовить.
  • Повышенное давление в магистралях: Центральные теплосети работают при высоком давлении (6-10 атм). Подавать такое давление напрямую в внутридомовые системы (рассчитанные на 3-6 атм) опасно — это приведет к протечкам и разрывам радиаторов. ИТП снижает давление до безопасного уровня.
  • Качество теплоносителя: Теплоноситель в магистральных сетях грязный и химически обработанный. ИТП, работающий по независимой схеме, не пускает этот теплоноситель в систему отопления дома, продлевая срок службы труб и батарей.

многоквартирный дом

3. Требования законодательства и нормативов

Установка ИТП регламентирована на федеральном уровне:

  • Федеральный закон № 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности..." обязывает обеспечивать учет потребляемых энергетических ресурсов.
  • Свод правил СП 124.13330.2012 "Тепловые сети" (актуализированная версия СНиП 41-02-2003) прямо предписывает применение автоматизированных ИТП с погодным регулированием для систем отопления и ГВС.
  • Свод правил СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха" требует поддержания оптимальных и допустимых параметров микроклимата в помещениях, что эффективно обеспечивается только с помощью ИТП.

4. Комфорт и управляемость

ИТП превращает теплоснабжение дома из "пассивного потребления" в "активное управление".

  • Стабильный комфорт: В квартирах поддерживается ровная, комфортная температура без перепадов и перетопов.
  • Возможность отключения: Управляющая компания может дистанционно или вручную отключить отопление в подъезде или во всем доме для ремонта без остановки всей районной системы.
  • Точный учет: Теплосчетчик в составе ИТП позволяет вести точный учет потребленного тепла, что исключает споры с теплоснабжающей организацией.

Сравнительная таблица: Элеваторный узел (устаревший) vs. Современный ИТП

ХарактеристикаЭлеваторный узел (старая система)Современный ИТП
РегулированиеРучное, практически отсутствует. Зависит от графика ТЭЦ.Автоматическое, погодозависимое.
ЭнергоэффективностьНизкая, большие теплопотери, перетоп.Высокая, экономия 30-40%.
БезопасностьПрямое подключение к магистрали (риск скачков давления).Буфер через теплообменник (защита систем).
УчетЧасто отсутствует или приблизителен.Точный, с помощью теплосчетчика.
КомфортНестабильный, температура в квартирах "скачет".Стабильный и предсказуемый микроклимат.
Подготовка ГВСЧасто из того же теплоносителя, что и отопление.Раздельная, гигиеничная подготовка.

Вывод

ИТП обязателен к установке, потому что это единственный технологически и экономически обоснованный способ обеспечить безопасное, комфортное и, что крайне важно, энергоэффективное теплоснабжение современного многоквартирного дома в строгом соответствии с требованиями законодательства. Это не прихоть, а эволюционный этап развития коммунальной инфраструктуры.

ИТП — это современный, энергоэффективный и надежный «центр» теплоснабжения здания, который обеспечивает комфорт для жителей и экономию ресурсов.
